3．如图所示，滑动变阻器的滑片在某两点间移动时，电流表的示数范围为lA到2A之间，电压表的示数范围为6V到9V之间，则定值电阻R的阻值及电源电压分别为

A．3，15V　　 　　　 B．6，15V　　　　　　　 C．3．12V　　 　　　 D．6．12V

2．在研究“导体电阻的大小与哪些因素有关”的实验时，将一根粗细均匀的导体截成两段后分别接入电路中，如图所示，则这是用来研究

A．导体电阻与横截面积的关系

B．导体电阻与材料的关系

C．导体电阻与温度的关系

D．导体电阻与长度的关系

1．如图所示电路，电源电压恒定不变。当S₁闭合、S₂断开时，电压表的示数为3V；当S₁断开、S₂闭合时，电压表的示数为9V，则R₁：R₂为

A．1：3 　　　　　　　　　 B．3：l　　　　　　　　　　　　 C．1：2　　 　　　　　　　 D．2：1

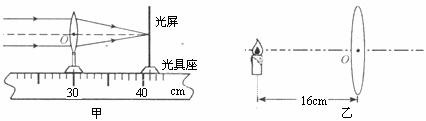

24．(10分)在利用光具座进行凸透镜成像的实验探究中：

(1)如图甲所示，一束平行于凸透镜主光轴的光线经过凸透镜后，在光屏上形成了一个最小、最亮的光斑。由图可知，凸透镜对光线具有________作用，该凸透镜的焦距是________．

(2)将蜡烛、凸透镜、光屏依次放在光具座上，点燃蜡烛后，无论怎样移动光屏都不能在光屏上得到像，请你指出其中一条可能的原因：________________________________。

(3)调整后，把烛焰放在距凸透镜16处时(如图乙)，在凸透镜另一侧前后移动光屏，会在光屏上得到一个倒立、________的实像(填写像的性质)；________________(填光学仪器)就是利用这一成像规律工作的。如果将蜡烛在乙图的基础上远离透镜，仍要在光屏上得到清晰的像，光屏应向________ (选填“靠近”或“远离”)透镜的方向移动。

23．(4分)小明同学用如图所示的装置，研究光的反射规律，其中有一个可折转的光屏，光屏在实验中的作用是：(只要写出一条即可得4分)

22．(8分)下表是声音在一些介质中的传播速度，根据表中的数据可以得出有关声音的哪些结论。请写出两条。

21．(4分)在探究“凸透镜成像规律”时，你提出的探究问题是什么?

20．如图所示，一束单色光从空气射到玻璃三棱镜的AB面，请画出从AC面出射的折射光线。

19．如图所示，由点电源S发出的一束光AB射到镜面MN上，CD是由S发出的另一束入射光的反射光，请在图中画出点电源S的位置。

18．如下图所示，是太阳光通过三棱镜后，在光屏上形成了彩色光谱，把这个现象叫做______，根据光谱的颜色我们可判断________光折射最厉害；其中把________、________、________三种色光作为色光的三原色。
