19.(8分)如图所示：U＝10 V，电阻R₁＝3 Ω，R₂＝2 Ω，R₃=5 Ω，

电容C₁=4μF，C₂=1μF。

(1)K闭合时间足够长时C₁、C₂的带电荷量各为多少?

(2)然后把K断开，K断开后，通过R₂的电荷量是多少?

18.(8分)如图所示，一个质量为M的人，站在台秤上，手拿一个质量为m、悬线长为R的小球，在竖直平面内做圆周运动，且摆球正好通过圆轨道的最高点(此时悬线的弹力为零).求小球经过最低点时，台秤的示数为多大?

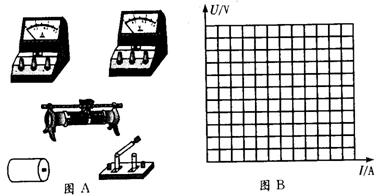

17、测量电源电动势和内电阻的器材如图A所示，请用实线表示导线，将图A中器材连成实验用电路.实验时经测量得出的数据如下表，请在下图B的方格纸上画出U-I图线.利用图线可求出电源电动势E＝　　 　，内电阻r＝　　 　。

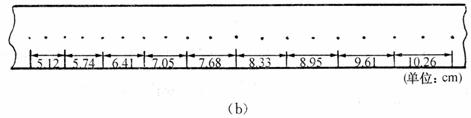

16、一打点计时器固定在斜面上某处，一小车拖着穿过打点计时器的纸带从斜面上滑下，如图(a)所示．图(b)是打出的纸带的一段．

(1)已知打点计时器使用的交流电频率为50Hz，利用图(b)给出的数据可求出小车下滑的加速度a=_____．

(2)为了求出小车与斜面间的动摩擦因数，还需要测量的物理量有________________________．

用测得的量及加速度a表示小车与斜面间的动摩擦因数=_______________．

15、如图所示，细线拴一带负电的小球，球处在竖直向下的匀强电场中，使小球在竖直面内做圆周运动.则

　　 A、当小球运动到最高点时，一定由重力和电场力的合力提供向心力

　　 B、当小球运动到最高点时，绳的张力一定最小

　　 C、小球运动到最低点时，小球的线速度一定最大

　　 D、小球运动到最低点时，电势能一定最大

14、图示为一理想变压器的电路图，图中S为单刀双掷开关，P为滑动变阻器R的滑动头，U₁为加在原线圈两端的交变电压，I₁为原线圈中的电流，则下列说法中正确的是

　A、若保持U₁及P的位置不变，S由a合到b时，I₁将增大

　B、若保持U₁及P的位置不变，S由b合到a时，R消耗的功率将增大

　C、若保持U₁不变，S接在a处，使P向上滑时，I₁将增大

　D、若保持P的位置不变，S接在a处，使U₁增大， I₁将增大

13、如图所示，水平放置的光滑平行金属导轨上有一质量为m的金属棒ab.导轨地一端连接电阻R，其他电阻均不计，磁感应强度为B的匀强磁场垂直于导轨平面向下，金属棒ab在一水平恒力F作用下由静止起向右运动.则

A、随着ab运动速度的增大，其加速度也增大

B、外力F对ab做的功等于电路中产生的电能

C、当ab做匀速运动时，外力F做功的功率等于电路中的电功率

D、无论ab做何种运动，它克服安培力做的功一定等于电路中产生的电能

11、一只电炉和一台电动机在正常工作时，通过它们的电流相同，电炉的电阻也相同，则在相同时间内

A、电炉和电动机的电热相等

B、电动机消耗的功率大于电炉消耗的功率

C、电炉两端电压小于电动机两端的电压

D、电炉和电动机两端电压相等

12、图甲中bacd为导体作成的框架，其平面与水平面成θ角，质量为m的导体棒PQ与ab、cd接触良好，回路的电阻为R，整个装置放于垂直于框架平面的变化的磁场中，磁感应强度的变化如图乙，PQ始终静止，在0-ts内，PQ受到的摩擦力的变化情况可能是

A、f一直增大　　　　　　　　　　　 B、f一直减小

C、f先减小后增大　　　　　　　　　 D、f先增大后减小

10、用恒力F向上拉一物体，使其由地面处开始加速上升到某一高度.若考虑空气阻力而不考虑空气浮力，下列关于在此过程的说法中正确的是

①力F所做的功减去克服阻力所做的功等于重力势能的增量

②物体克服重力所做的功等于重力势能的增量

③力F、重力、阻力三者的合力所做的功等于重力势能的增量

④力F和阻力的合力所做的功等于物体机械能的增量

　 　A、①④　　　　　　 　B、②④

　　 C、③④　　　　　　　 D、①③

9、“神舟五号”顺利发射升空后，在离地面340km的圆轨道上运行了108圈．运行中需要多次进行 “轨道维持”．所谓“轨道维持”就是通过控制飞船上发动机的点火时间和推力的大小方向，使飞船能保持在预定轨道上稳定运行．如果不进行轨道维持，由于飞船受轨道上稀薄空气的摩擦阻力，轨道高度会逐渐降低，在这种情况下飞船的动能．重力势能和机械能变化情况将会是

　 A、动能，重力势能和机械能都逐渐减小

　B、重力势能逐渐减小，动能逐渐增大，机械能不变

　C、重力势能逐渐增大，动能逐渐减小，机械能不变

　D、重力势能逐渐减小，动能逐渐增大，机械能逐渐减小
