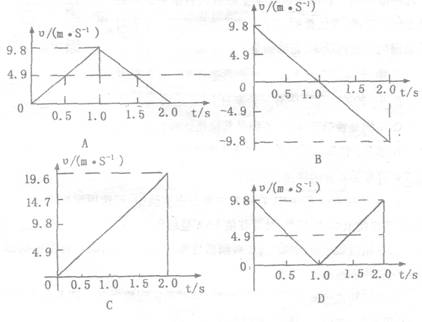

18．下列四个速度图象描述了不同的运动规律，其中能够描述竖直上抛运动规律的图象是

17．如图所示，一战斗机由东向西沿水平方向匀速飞行，发现地面目标P后，开始瞄准并投掷炸弹，若炸弹恰好击中目标P，假设投弹后，飞机仍以原速度水平匀速飞行，则(不计空气阻力)

　　 A．此时飞机正处在P点正上方

　　 B．此时飞机是否处在P点正上方取决于飞机飞行速度的大小

　　 C．飞行员听到爆炸声时，飞机正处在P点正上方

　　 D．飞行员听到爆炸声时，飞机正处在P点偏西一些的位置

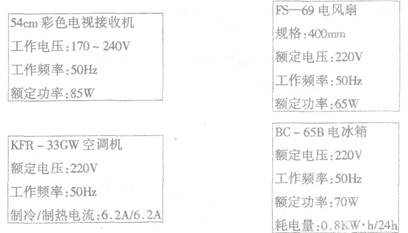

16．下面列出不同品牌的电视机、电风扇、空调机和电冰箱铭牌上的主要项目：

　　 根据铭牌上提供的信息，试判断下列说法正确的是

　　 A．正常工作时电风扇中流过的电流最小

　　 B．正常工作时电风扇消耗的电功率最小

　　 C．在24小时内正常使用的电冰箱比连续运转的电风扇耗电多

　　 D．在24小时内正常使用的电冰箱比连续运转的电风扇耗电少

22．(12分)如图所示，在y>0的空间中存在着沿y轴正方向的匀强电场；在y<0的空间中存在垂直xoy平面向里的匀强磁场．一个带负电的粒子(质量为m，电荷量为q，不计重力)，从y轴上的P(0，b)点以平行于x轴的初速度射入电场，经过x轴上的N(2b，0)点．求：

　 (1)粒子经过N点时的速度大小和方向．

　 (2)已知粒子进入磁场后恰好通过坐标原点，则粒子在磁场中运动的时间为多少?

21．(10分)如图所示，一个小滑块静止在高度h=1.35m的水平桌面上，小滑块到桌子右边缘的距离S=1.0m，小滑块与桌面的动摩擦因数．现给小滑块一个瞬间作用力，使其获得的初速度，沿水平桌面向右滑动，不计空气阻力，取g=10m／s²．求：

(1)小滑块落地瞬间的速度大小

(2)小滑块从开始运动到落地经过的时间．

20．(8分)如图所示，为用某种透明材料制成的一块长方体棱镜的截面图，O为BC的中心，光线从AB面入射，入射角为60°，光线进入棱镜后射在O点并恰好不从BC面射出．已知真空中的光速C=3.0×10⁸m/s．

　 (1)画出光线从开始射入棱镜到射出棱镜后的完整光路图．

　 (2)求该棱镜的折射率和光线在棱镜中传播速度的大小(结果可保留根号)

19．(8分)如图所示是一个右端开口的圆筒形气缸，活塞可以在气缸内自由滑动．活塞将一定量的理想气体封闭在气缸内，此时气体的温度为27℃．若给气缸加热，使气体温度升高，让气体推动活塞从MN缓慢地移到．已知大气压强P₀=1×10⁵Pa．求：

　 (1)当活塞到达后气体的温度．

　 (2)把活塞锁定在位置上，让气体的温度缓慢地变回到27℃，此时

气体的压强是多少?画出在此过程中气体压强P随温度T变化的图象．

18．一个小灯泡标有“10V、2W”，为测定它在不同电压下的实际功率，要测量通过小灯泡的电流及其两端电压，实验中要求小灯泡两端的电压从零开始增加到额定电压．现有以下器材：

　 A．直流电源12V(内阻可不计)

　 B．直流电流表0~0.6~3A(内阻0.1以下)

　 C．直流电流表0~300mA(内阻约5)

　 D．直流电压表0~15V(内阻约15k)

　 E．滑动变阻器(最大阻值10，最大允许电流2A)

　 F．滑动变阻器(最大阻值1k，最大允许电流0.5A)

　 G．开关和导线若干

(1)实验中电流表应选用　　　　 ，滑动变阻器应选用　　　　 ．(均用序

号字母表示)

(2)在题给方框中画出实验电路图

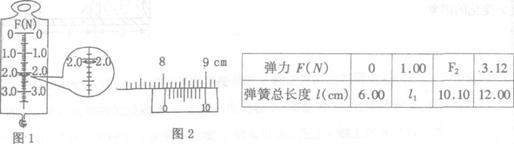

17．在“探究弹力和弹簧伸长的关系”实验中，用测力计测出弹簧的弹力F，用游标卡尺测出弹簧的总长度l，得到下表中的数据．

　 (1)由图1读出F₂的值为　　　　 N；由图2读出l₁的值为　　　　　 cm．

　 (2)由表中的数据，可写出F与l的关系式为：　　　　　　　　　　　 N．

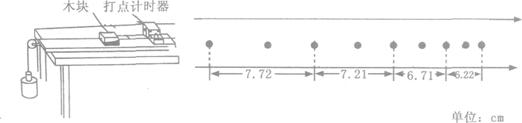

16．为测量木块与木板间的动摩擦因数，某同学采用如图所示的装置，将木块放在水平长木板上，右侧与纸带相连，左倒拴有细线，跨过固定在木板左端的定滑轮与一重物相连．在重物的牵引下，木块在木板上向左运动，重物落地后，木块继续向左做匀减速运动，如图给出了重物落地后，打点计时器在纸带上打出的一些点．已知打点计时器所用交流电的频率为50Hz，不计打点计时器对纸带的阻力，取重力加速度g=10.0m/s²．则木块匀减速运动的加速度大小a=　　 　m/s²，木块与木板间的动摩擦因数=　　　　 (结果均保留三位有效数字)
