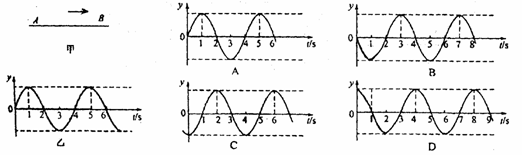

20. 一列简谐横波以1m／s的速度沿绳子由A向B传播，质点A、B间的水平距离x＝3 m，如图甲所示．若t＝0时，质点A正从平衡位置向上振动；其振动图象如图乙所示，则B点的振动图象为下图中的　　

19. 如图所示，边长为a正方形ABCD为一玻璃砖的横截面，此玻璃的折射率n＞.一束强光从AD的中点O以入射角θ射向玻璃砖.下列说法正确的是

　 ①.改变θ的大小，可以使光线在AD面发生全反射而不能射入玻璃砖

　 ②.改变θ的大小，可以使光线在BC面发生全反射

　 ③.改变θ的大小，可以有部分光线能到达CD面

④.θ无论取何值，都有光线从BC面射出

A.③④　　　　　 B.①②　　　　　 C.①③　　　　 D.②④

18. 如图所示，MN和PQ为两个光滑的电阻不计的水平金属导轨，变压器为理想变压器，今在水平导轨部分加一竖直向上的匀强磁场，则以下说法正确的是　

①．若ab棒匀速运动，则I_R≠0，I_L≠0，I_C=0

②．若ab棒匀速运动，则I_R=0，I_L=0，I_C=0

③．若ab棒在某一中心位置两侧做简谐运动，则I_R≠0，I_L≠0，I_C≠0

④．若ab棒做匀加速运动，I_R≠0，I_L≠0，I_C=0

A.①②③　　　　 B.②③④　　　　 C.①③④　　　　 D.①②④

17.天黑4小时在赤道上的某人，在头顶上仍然可观察到一颗人造地球卫星飞行。设地球半径为R，下表列出卫星在不同轨道上飞行速度v大小：

则这颗卫星飞行速度大小v一定是

A.v≤5.6km/h　　　　 B.5.1km/h≤v<6.5km/h

C.v=5.6km/h　　　　 D.5.6km/h≤v<7.9km/h

16. 如图所示，在斜面顶端的A点以速度v平抛一小球， 经t₁时间落到斜面上B点处，若在A点将此小球以速度0.5v水平抛出，经t₂落到斜面上的C点处，以下判断正确的是　

A.t₁：t₂=4：1　　 B.AB：AC=4：1

C.AB：AC=2：1　　 D.t₁:t₂=：1　

15．以下物理过程中原子核发生变化而产生新核的有

　 A.光电效应现象　　　　　 　　　B.卢瑟福的α粒子散射实验

　 C. 太阳内部发生的剧烈反应　　 D.伦琴射线的产生过程

14．以下说法中正确的是

　 A．一杯热茶在打开杯盖后，茶能自动变得更热

　 B．蒸汽机能把蒸汽的内能全部转化成机械能

　 C．制冷机的出现，说明热量能自发地从低温物体传到高温物体

　 D．即使符合能量守恒，也不可能从单一热源吸收热量，使之完全变成功，而不产生其他影响

24．(20分)如图所示的竖直平面内有范围足够大、水平向左的匀强电场，在虚线的左侧有垂直纸面向里的匀强磁场，磁感应强度大小为B，一绝缘轨道由两段直杆和一半径 为R的半圆环组成，固定在纸面所在的竖直平面内，PQ、MN水平且足够长，半圆环MAP在磁场边界左侧，P、M点在磁场边界线上，NMAP段光滑，PQ段粗糙，现在有一质量为m、带电荷量为+q的小环套在MN杆上，它所受电场力为重力的3/4倍。　　　 现将小环从M点右侧的D点由静止释放，小环刚好能到达P点。⑴求DM间距离；⑵求上述过程中，小环第一次通过与O等高的A点时，半圆环对小环作用力的大小；⑶若小环与PQ间动摩擦因数为μ(设最大静摩擦力与滑动摩擦力大小相等)，现将小环移至M点右侧4R处由静止开始释放，求小球在整个运动过程中克服摩擦力所做的功。

23．(18分)如图所示，经电压U加速的电子(加速前电子静止)，从电子枪口T射出，其初速沿直线Ta的方向。若要求电子能击中与枪口有一定距离的靶M点，且有如图所示的θ夹角。第一次用磁感强度为B的匀强磁场覆盖电子所经过的空间就可以达到此目的，磁场方向与纸面垂直；若第二次在该空间只加匀强电场，场强方向与纸面平行且与Ta垂直，电子同样能打中M点，设电子质量为m，电量为e，求匀强电场的场强E=？(用题中所给条件量表示)

22．(16分)某星球的质量为M，在该星球表面某一倾角为θ的山坡上以初速度v₀平抛一个物体，经时间t该物体落到山坡上。欲使该物体不再落回该星球的表面，至少应以多大的速度抛出物体(不计一切阻力，万有引力常量为G)。
