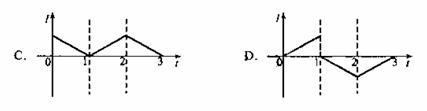

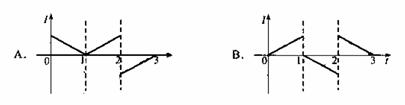

21.如图所示，LOO′L′为一折线，它所形成的两个角∠LOO′ 和∠OO′L′均为45°。折线的右边有一匀强磁场.其方向垂直于纸面向里.一边长为l的正方形导线框沿垂直于OO′的方向以速度作匀速直线运动，在t＝0的刻恰好位于图中所示位置。以逆时针方向为导线框中电流的正方向，在下面四幅图中能够正确表示电流-时间(I-t)关系的是(时间以I/为单位)

第Ⅱ卷(非选择题　 共174分)

　　 请用0.5毫米黑色墨水签字笔在答题卡上书写作答，在试题卷上书写作答无效。

20.a、b、c、d是匀强电场中的四个点，它们正好是一个矩形的四个顶点.电场线与矩形所在平面平行。已知a点的电势为20V，b点的电势为24V，d点的电势为4V，如图，由此可知c点的电势为

A.4 V　　　　　　　　　　 B.8 V

C.12 V　　　　　　　　　 D.24 V

19.用大量具有一定能量的电子轰击大量处于基态的氢原子，观测到了一定数目的光谱线。调高电子的能量再次进行规测，发现光谱线的数目比原来增加了5条。用△n表示两次观测中最高激发态的量子数n之差，E表示调高后电子的能量。根据氢原子的能级图可以判断，△n和E的可能值为

A. △n＝1，13.22eV＜E＜13.32eV

B. △n＝2，13.22eV＜E＜13.32eV

C. △n＝1，12.75eV＜E＜13.06eV

D. △n＝2，12.72eV＜E＜13.06eV

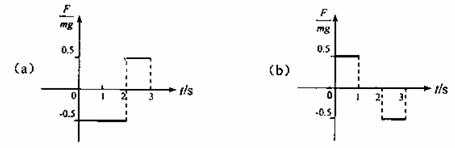

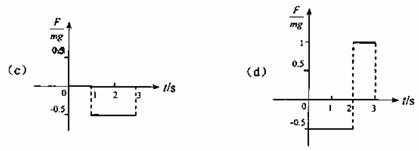

18.如图所示，在倾角为30°的足够长的斜面上有一质量为的物体，它受到沿斜面方向的力F的作用.力F可按图(a)、(b)、(c)、(d)所示的两种方式随时间变化(图中纵坐标是F与mg的比值，为沿斜面向上为正)

已知此物体在t＝0时速度为零，若用分别表示上述四种受力情况下物体在3秒末的速率，则这四个速率中最大的是

A. 　　　　　　　　　　　　　 B. 　　　　　　　　　 C.　　　　　　　　　　 D.

17.从桌面上有一倒立的玻璃圆锥，其顶点恰好与桌面接触，圆锥的轴(图中虚线)与桌面垂直，过轴线的截面为等边三角形，如图所示，有一半径为r的圆柱形平行光速垂直入射到圆锥的底面上，光束的中心轴与圆锥的轴重合。已知玻璃的折射率为1.5，则光束在桌面上形成的光斑半径为

A.r　　　　　 B.1.5r　　　　　 C.2r　　　　　　　　　　　 D.2.5r

16.如图所示，质量为m的活塞将一定质量的气体封闭在气缸内，活塞与气缸之间无磨擦，a态是气缸放在冰水混合物中气体达到的平衡状态，b态是气缸从容器中移出后，在室温(27℃)中达到的平衡状态，气体从a态变化到b态的过程中大气压强保持不变。若忽略气体分子之间的热能，下列说法中正确的是

A.与b态相比，a态的气体分子在单位时间内撞击活塞的个数较多

B.与a态相比，b态的气体分子在单位时间内对活塞的冲量较在

C.在相同时间内，a,b两态的气体分子对活塞的冲量相等

D.从a态到b态，气体的内能增加，外界对气体做功，气体向外界释放了热量

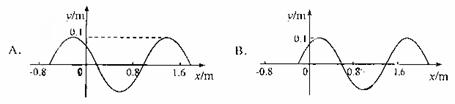

15.一列简谐横波沿x轴负方向传播，波速v=4 m/s，已知坐标原点(x=0)处质点的振动图象如图a所示，在下列4幅图中能够正确表示t=0.15 s时波形的图是

14.据报道,最近在太阳系外发现了首颗“宜居”行星，其质量约为地球质量的6.4倍，一个在地球表面重量为600 N的人在这个行星表面的重量将变为960 N，由此可推知该行星的半径与地球半径之比约为

A.0.5　 　　　　　　　　　　　 B2.　 　　　　　 　C.3.2　 　　　　　　　　　　 D.4

25．(20分)如图所示，在坐标系Oxy的第一象限中存在沿y轴正方向的匀速磁场，场强大小为E。在其它象限中存在匀强磁场，磁场方向垂直于纸面向里。A是y轴上的一点，它到坐标原点O的距离为h；C是x轴上的一点，到O的距离为L。一质量为m，电荷量为q的带负电的粒子以某一初速度沿x轴方向从A点进入电场区域，继而通过C点进入磁场区域。并再次通过A点，此时速度方向与y轴正方向成锐角。不计重力作用。试求：

(1)粒子经过C点速度的大小和方向；

(2)磁感应强度的大小B。

24．(19分)用放射源钋的α射线轰击铍时，能发射出一种穿透力极强的中性射线，这就是所谓铍“辐射”。1932年，查德威克用铍“辐射”分别照射(轰击)氢和氮(它们可视为处于静止状态)。测得照射后沿铍“辐射”方向高速运动的氢核和氮核的质量之比为7：0。查德威克假设铍“辐射”是由一种质量不为零的中性粒子构成的，从而通过上述实验在历史上首次发现了中子。假设铍“辐射”中的中性粒子与氢或氮发生弹性正碰，试在不考虑相对论效应的条件下计算构成铍“辐射”的中性粒子的质量。(质量用原子质量单位u表示，1u等于1个¹²C原子质量的十二分之一。取氢核和氦核的质量分别为1.0u和14u。)
