17.有一摆长为L的单摆，悬点正下方某处有一小钉，当摆球经过平衡位置向左摆动时，摆线的上部将被挡住，使摆长发生变化。现使摆球作小角度摆动，图示为摆球从右边最高点M摆至左边最高点N的闪光照片(悬点和小钉未摄入)，P为摆动中的最低点，每相邻两次闪光的时间间隔相等。则小钉距悬点的距离为(　　 )

A.L/4　　 B.L/2　　 C.3L/4　　 D.条件不足，无法判断

16.光子有能量，也有动量，动量P＝h/λ，它也遵守有关动量的规律。如图所示，真空中，有-“”字形装置可绕通过横杆中点的竖直轴OO′在水平面内灵活地转动，其中左边是圆形黑纸片(吸收光子)，右边是和左边大小、质量相同的圆形白纸片(反射光子)。当用平行白光垂直照射这两个圆面时，关于装置开始时转动情况(俯视)的下列说法中正确的是(　　 )

　　 A.顺时针方向转动　　 B.逆时针方向转动

　　 C.都有可能　　　　　 D.不会转动

15.如图所示，实线为一列向右传播的横波在t＝0时的波形，而虚线则为此列横波在t＝0.5秒时的波形。若此列横波的周期为T，且0.3秒<T<0.5秒，则此列横波的波速为(　　 )

　　 A.34m/s　　 　　　　　　　　　　　　　B.26m/s

　　 C.18m/s　 　　　　　　　　　　　　　　D.10m/s

14.一定质量的理想气体，在经历如图所示的状态变化过程中：

　　 A.气体的内能变小

　　 B.气体分子的平均距离增大

　　 C.气体不断放热

　　 D.每一个气体分子的动能都在增大

17．(17分)如图所示的坐标系，x轴沿水平方向，y轴沿竖直方向。在x轴上方空间的第一、第二象限内，既无电场也无磁场，第三象限，存在沿y轴正方向的匀强电场和垂直xy平面(纸面)向里的匀强磁场，在第四象限，存在沿y轴负方向、场强大小与第三象限电场场强相等的匀强电场。一质量为m、电量为q的带电质点，从y轴上y=h处的P₁点以一定的水平初速度沿x轴负方向进入第二象限。然后经过x轴上x=－2h处的P₂点进入第三象限，带电质点恰好能做匀速圆周运动，之后经过y轴上y=－2h处的P₃点进入第四象限。已知重力加速度为g。求：

　 (1)粒子到达P₂点时速度的大小和方向；

　 (2)第三象限空间中电场强度和磁感应强度的大小；

　 (3)带电质点在第四象限空间运动过程中最小速度的大小和方向。

16．(12分)如图所示，平行导轨MN和PQ相距0.5m，电阻可忽略，摩擦不计，其水平部分QSTN置于磁感应强度大小为0.60T、方向竖直向上的匀强磁场中，倾斜部分PSTM处没有磁场，两部分平滑对接，其上搁有两根导体棒a、b,b垂直于水平导轨放置，a垂直于倾斜导轨放置，已知细导体棒a和b质量均为0.20kg，在导轨间部分的电阻均为0.15,a棒从斜轨上高为0.50m处无初速释放，而b棒始终被拴接在距ST线1m处不动。求：

　 (1)此后过程中，回路的最大电流是多少？

　 (2)a棒下滑后会与b棒相撞吗？请写出你的论证过程。

15．(16分)有一种测量人体重的电子秤，其原理图如图中的虚线所示，它主要由三部分构成：踏板和压力杠杆ABO、压力传感器R(一个阻值可随压力大小而变化的电阻器)、显示体重的仪表G(其实质是电流表)。其中AO：BO=5：1。已知压力传感器的电阻与其所受压力的关系如下表所示：

压力F/N	0	50	100	150	200	250	300	……
电阻R/	300	270	240	210	180	150	120	……

设踏板的杠杆组件的质量不计，接通电源后，压力传感器两端的电压恒为4.68V，则：

　 (1)利用表中数据归纳出电阻R随压力F变化的函数关系式；

　 (2)该秤零刻度线(即踏板空载时的刻度线)应标在电流表刻度盘多少毫安处？

　 (3)如果某人站在踏板上，电流表刻度盘示数为20mA，这个人的体重是多少？

14．(14分)在一根长为L的不计质量的细杆中点和末端各连一质量为m的小球B和C，如图所示，杆可以竖直平面内绕固定点A转动，将杆拉到某位置放开，末端C球摆到最低位置时，杆BC受到的拉力刚好等于C球重的2倍。(g=10m/s²)求：

　 (1)C球通过最低点时的线速度；

　 (2)杆AB段此时受到的拉力。

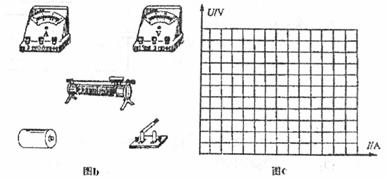

13．(10分)利用如图a所示的电路图测量电源电动势和内电阻，器材如图b所示，请用实线代表导线，将图b中器材连成实验用电路。实验时经测量得出的数据如下表，请在图c的方格纸上画出U-I图线。利用图线可求出电源电动势和内电阻分别为　　　　　 、　　　　　 。

12．(8分)一位同学要研究轻质弹簧的弹性势能与弹簧长度改变量的关系，他的实验如下：在离地面为h的光滑水平桌面上，沿着与桌子边缘垂直的方向放置一轻质弹簧，其左端固定，右端与质量为m的一小钢球接触，当弹簧处于自然长度时，小钢球恰好在桌子边缘，如图所示。让小钢球向左压缩弹簧一段距离后由静止释放，使网球沿水平方向射出桌面，小球在空气中飞行后落到水平地面上，水平距离为s。

　 (1)请你推导出弹簧弹性势能E_p与小钢球质量m、桌面离地面高度h、水平距离s等物理量的关系式：　　　　　　　 。

　 (2)弹簧的压缩量x与对应的钢球在空中飞行的水平距离s的实验数据如下表的所示：根据以上实验数据，请你猜测弹簧的弹性势能E_p与弹簧的压缩量x之间的关系式为　　　　　　　 ，并说明理由：　　　　　　　 。
