8． 回旋加速器是加速带电粒子的装置，其核心部分是分别与高频交流电极相连接的两个D形金属盒，两盒间的狭缝中形成的周期性变化的电场，使粒子在通过狭缝时都能得到加速，两D形金属盒处于垂直于盒底的匀强磁场中，如图6所示，要增大带电粒子射出时的动能，则下列说法中正确的是　　　　　　　　　　　　 (　　 )

　　 A．增大磁场的磁感应强度

　　 B．增大匀强电场间的加速电压

　　 C．增大D形金属盒的半径

　　 D．减小狭缝间的距离

　　 9-12题为选做题，分为两组. 第一组为9、10两题，考查3-3(含2-2)模块的内容；第二组为11、12两题，考查3-4模块的内容.考生必须从两组中选择一组两题作答。两组都做则按第一组记入总分

　　 第一组：

7． 如图5所示，理想变压器原、副线圈的匝数比为10：1，b是原线圈的中心抽头，电压表和电流表均为理想电表，从某时刻开始在原线圈c、d两端加上交变电压，其瞬时值表达式为u₁=220(V)，则　　　　　　　　　 (　　 )

A．单刀双掷开关与a连接，在滑动变阻器触头P向上移动的过程中，电压表和电流的示数均变小

　　 B．当t=时，c、d间的电压瞬时值为110V

　　 C．当单刀双掷开关与a连接时，电压表的示数为22V

　　 D．当单刀双掷开关由a扳向b时，电压表和电流表的示数均变小

6． 如图4所示，直线A为电源a的路端电压与电流的关系图象，直线B为电源b的路端电压与电流的关系图象，直线C为电阻R的两端电压与电流关系的图象.若这个电阻R分别接到a、b两个电源上，则　　　　　　　 (　　 )

　　 A．R接到a电源上，电源的效率较高

　　 B．R接到a电源上，电源的输出功率较大

C．R接到a电源上，电源的输出功率较大，但b电源的效率较低

　　 D．R接到b电源上，电源的热功率和电源的效率都较高

5．如图3所示，斜面体M的底面粗糙，斜面光滑，放在粗糙水平面上.弹簧的一端固定在墙面上，另一端与放在斜面上的物块m相连，弹簧的轴线与斜面平行.若物块在斜面上做简谐运动，斜面体保持静止，则地面对斜面体的摩擦力f与时间t的关系图象应是下图中的哪一个　　　　　　　 (　　 )

4． 小河宽为d，河水中各点水流速的大小与各点到较近河岸边的距离成正比，v_水=kx，，x是各点到近岸的距离.若小船在静水中的速度为v₀，小船的船头垂直河岸渡河，则下列说法中正确的是　　　　　　　　 (　　 )

　　　 A．小船渡河的轨迹为直线

　　 B．小船渡河的时间为

　　 C．此种方式渡河，所用的时间最短

　　 D．小船到达离河对岸处，船的渡河速度为

3．如图2所示，木板可绕固定的水平轴O转动。木板从水平位置OA缓慢转到OB位置，木板上的物块始终相对于木板静止.在这一过程中，物块的重力势能增加了2J.用N表示物块受到的支持力，用f表示物块受到的摩擦力。在这一过程中，以下判断正确的是(　　 )

　　 A．N和f对物块都不做功

　　 B．N对物块做功2J，f对物块不做功

　　 C．N对物块不做功，ff对物块做功2J

　　 D．N和f对物块所做功的代数和为0

2．如图1所示，I、Ⅱ分别是甲、乙两小球从同一地点沿同一直线运动的v-t图线，根据图线可以判断　　　　　　　　　　 　 (　　 )

　　　 A．甲、乙两小球作的是初速度方向相反的匀减速直线运动，加速度大小相同，方向相反

　　　 B．图线交点对应的时刻两球相距最近

　　　 C．两球在t=2s时刻速率相等

　　　 D．两球在t=8s时发生碰撞

1．在电量单位库仑、电流强度单位安培、磁感应强度单位特斯拉和磁通量单位韦伯中是国际单位制中基本单位的是　　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　 　)

　　 A．库仑　　 　　　　　　 B．安培　 　　　　　　　　 C．特斯拉　 　　　　　　 D．韦伯

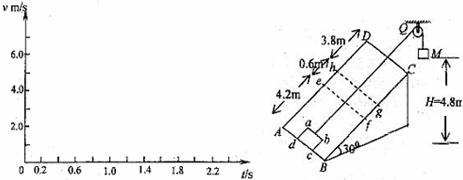

25．如图所示，光滑矩形斜面ABCD的倾角为，在其上放置一矩形金属线框，的边长，的边长，线框的质量，电阻，线框通过细线绕过定滑轮与重物相连，细线与斜面平行且靠近。重物质量，离地面的高度为。斜面上区域是有界匀强磁场，方向垂直于斜面向上，已知AB到的距离为，到的距离为，到CD的距离为，取。现让线框从静止开始运动(开始时刻与AB边重合)，发现线框匀速穿过匀强磁场区域，求：

　 (1)区域内匀强磁场的磁感应强度B

　 (2)线框在通过磁场区域过程中产生的焦耳热Q

　 (3)通过计算分析画出线框从开始运动到边与CD边重合过程中线框的图象

24．如图所示，直线PO与轴成角，轴上方有水平向右的匀强电场，下方有竖直向下的匀强电场，已知电场强度N/C，轴下方还有垂直纸面向外的匀强磁场，磁场的磁感应强度B=10T。现有一质量的带负电微粒，电荷量。微粒由P点无初速度释放，PO间距离(取)，求：

　 (1)微粒刚进入磁场区域时的速度的大小

　 (2)微粒第一次在磁场中运动的时间和位移L
