23．(16分)某同学做拍篮球的游戏，篮球在球心距地面高h₁=0.9m范围内做竖直方向的往复运动，如图所示. 在最高点时手开始击打篮球，手与球作用的过程中，球心下降了h₂=0.05m. 球从落地到反弹与地面作用的时间t=0.1s，反弹速度v₂的大小是刚触地时速度v₁大小的，且反弹后恰好到达最高点. 已知篮球的质量m=0.5kg，半径R=0.1m. 且手对球和地面对球的作用力均可视为恒力，忽略空气阻力，g取10m/s².

求：(1)球反弹的速度v₂的大小；

　 (2)地面对球的弹力F的大小；

　 (3)每次拍球时，手对球所做的功W.

22．(17分)(1)(6分)如图，是一小球做平抛运动的频闪照片的一部分，图中每个方格的实际边长均为9.8cm，则拍摄照片时，所用闪光的频率是　　　　　 Hz. 可求得小球平抛的初速度是　　　　 m/s.

　 　 (2)(11分)实验室新进了一批低阻值的电磁螺线管(可用　　　　 表示)，已知螺线管使用的金属丝电阻率为ρ=1.7×10^－8Ω·m研究性学习小组的同学设计了一个实验来估测螺线管使用的金属丝长度. 他们选择了多用电表、电流表、电压表、开关、滑动变阻器、螺旋测微器、导线和学生电源等.

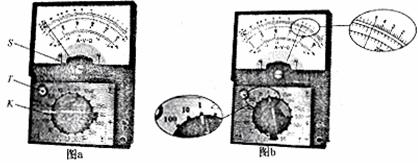

　　　　　　　 ①他们使用多用电表精测金属丝的电阻，图a为多用电表示意图，其中S、K、T为三个可调节部件，实验操作步骤如下：(请补全操作)

　　　　　　　 A．调节可调部件　　　　 ，使表针停在　　　　　　　 位置；

　　　　　　　 B．调节可调部件K，使它的尖端指向欧姆挡“×1”(图b所示)；

　　　　　　　 C．将红、黑表笔分别插入多用电表的“+”、“－”插孔，笔尖相互接触，调节可调部件　　　 ，使表针指在　　　　　　　 位置；

　　　　　　　 D．把红、黑表笔分别与螺线管金属丝的两端相接，多用表的示数如图b所示.

　　　　　　　 ②则图b中多用电表测得金属丝的阻值为　　　　　　　　　 Ω，他们又使用螺旋测微器测量金属丝的直径，示数如图c所示，则金属丝的直径为　　　　 mm. 请估算这个螺线管所用金属丝的长度约为　　　　　 m.(结果保留二位有效数字)

　　　　　　　 ③根据多用电表示数，为进一步减小实验误差，且在实验中获得较大的电压调节范围，根据下面提供的器材，请在虚线框内画出测量电磁螺线管阻值的电路图(标出所选器材的符号)

　　　　　　　 电压表V(量程0-1V，内阻约10kΩ)

　　　　　　　 电流表A₁(量程0-200mA，内阻约10Ω)

　　　　　　　 电流表A­₂(量程0-3A，内阻约为0.1Ω)

　　　　　　　 直流电源E(电动势约4V，内阻不计)

　　　　　　　 滑动变阻器R

　　　　　　　 开关S及导线若干

21．压敏电阻的阻值随压力的增大而减小，吴力同学利用压敏电阻设计了判断小车运动状态的装置，其工作原理如图a所示，将压敏电阻和一挡板固定在绝缘小车上，中间放置一个绝缘重球. 小车向右做直线运动过程中，电流表示数如图b所示，下列判断正确的是(　　 )

　　　 A．从t₁到t₂时间内，小车做匀速直线运动

B．从t₁到t₂时间内，小车做匀加速直线运动

　　　 C．从t₂到t₃时间内，小车做匀速直线运动

　　　 D．从t₂到t₃时间内，小车做匀加速直线运动

20．如图所示，在Oxyz坐标系所在的空间中，可能存在着匀强电场E或匀强磁场B，也可能两者都存在，现有一质量为m、电荷量为+q的点电荷(不计重力)，沿x轴正方向射入此空间，发现它做匀速直线运动，则下列关于电场E和磁场B的分布情况中可能是　 (　　 )

　　　 A．E≠0、B=0，且E沿z轴正方向

　　　 B．E =0、B≠0，且B沿z轴正方向或负方向

　　　 C．E≠0、B≠0，且B沿x轴正方向，E沿y轴负方向

　　　 D．E≠0、B≠0，B方向可在平行于xOy平面的任何方向且E方向平行于xOy平面并与B的方向垂直

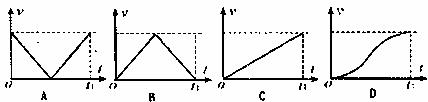

19．如图甲所示，放在光滑水平面上的木块受到两个水平力F₁与F₂的　 作用静止不动，现保持F₁不变，F₂大小变化如图乙所示，则在此过程中，能正确描述木块运动情况的速度图象是　　　　 (　　 )

18．日落4h位于地球赤道上的人，在头顶上方可观察到一颗人造地球卫星飞行. 设地球半径为R，下表列出卫星在不同轨道上飞行速度v大小，已知太阳光直射赤道，不考虑大气对光的折射，则这颗卫星飞行速度大小v一定满足　　　　　 (　　 )

　　　 A．5.6km/s≤v<7.9km/s　　　　　　　　　　　　　 B．5.0km/s≤v<6.5km/s

　　　 C．v>6.5km/s　　　　　　　　　　　　　　　　　　　　　 D．v≤5.6km/s

17．如图所示，a、b、c为电场中同一条电场线上的三点，且b为a、c中点，a、c电势分别为下列叙述正确的是　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．电场中b点的电势一定为7V

　　　 B．a点的场强E_a一定大于c点的场强E_c

　　　 C．一正电荷从b点运动到c点，电势能一定减少

　　　 D．一正电荷运动到b点时，受到的电场力方向一定由b指向a

16．如图所示，相距为d的两条水平虚线L₁、L₂之间是方向水平向里的匀强磁场，磁感应强度为B，质量为m、电阻为R，正方形线圈abcd边长为L(L＜d)，将线圈在磁场上方高h处静止释放，cd边刚进入磁场时速度为v₀，cd边刚离开磁场时速度也为v₀，则线圈穿越磁场的过程中(从cd边刚进入磁场起一直到ab边离开磁场为止)　　　 (　　 )

　　　 A．感应电流所做的功为mgd 　　　　　　　B．感应电流所做的功为2mgd

　　　 C．线圈的最小速度可能为 　　　　　D．线圈的最小速度一定为

15．如图，在xOy平面内有一列沿x轴正方向传播的简谐横波，波速为1m/s，振幅为4cm，频率为2.5Hz. 在t=0时刻，P点位于其平衡位置上方最大位移处(如图)，则距P点为0.2m的Q点　　　　　　　　　　　 (　　 )

A．在0.1s时的加速度最大　　　　　　　　 B．在0.1s时的加速度为零

C．在0到0.1s时间内的路程是8cm　　　　 D．在0.1s时的速度沿y轴负方向

14．如图所示，小球在水平推力F的作用下静止在固定的光滑斜面上，已知小球重力为G，斜面倾角为θ，则斜面对小球弹力大小为　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．　　　　 B．　 C．　　　 D．
