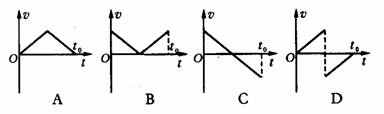

14．一小钢球从水泥地面上方自由下落、经过时间t₀又弹回到原来的位置．则整个过程中小球速度随时间的变化规律可用图中哪一个图象来表示(不计小球与地面接触的时间)

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

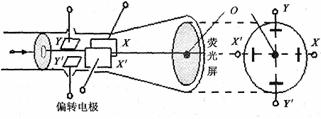

25．(20分)如图为示波管的部分示意图，竖直YY’和水平XX’偏转电极的板车都为l=4cm，电极间距离都为d=1cm，YY’、XX’板右端到荧光屏的距离分别为10cm和12cm，两偏转电场间无相互影响。电子束通过A板上的小孔沿中心轴线进入偏转电极时的速度为v₀=1.6×10⁷m/s，元电荷电量，电子质量。当偏转电极上不加电压时，电子束打在荧光屏上的O点.求：

　 (1)要使电子束不打在偏转电极的极板上，加在偏转电极上的偏转电压U不能超过多大？

　 (2)若在偏转电极XX’上加U_x=45.5sin()V的电压，在偏转电极YY’上加U_y=45.5cos()V的电压，通过计算说明源源不断的电子灯打在荧光屏上所产生亮点的轨迹形状。

24．(10分)在光滑的水平面上，停着一辆平板小车，小车的质量为M=10kg。在小车左端A处放有质量为m=5kg的物体a(可视为质点)，紧靠小车右蹩脚有一半半径R=1.8m的四分之一光滑圆孤轨道，轨道下端水平，如图所示，现让一质量M₁=10kg的小滑块b(可视为质点)从轨道顶端自由滑下与小车相撞，假如碰撞时间极短且没有机械能损失，已知物体a与平板车间的动摩擦因数，后来物体在平板车上相对于小车向右滑行L后被弹回，最后刚好在A点与车保持相对静止，g=10m/s²，求：

　 (1)L的大小；

　 (2)弹簧在压缩过程中所具有的最大弹性势能E_P.

23．(16分)2008年初的南方雪灾给我国造成了巨大的损失，积雪对公路行车的危害主要表现在路况的改变。路面积雪经车辆压实后，车轮与路面的摩擦力减少，汽车易左右滑摆，同时，汽车的制动距离也难以控制，一旦车速过快、转弯太急，都可能发生交通事故。如果一辆小车汽车在正常干燥路面上行驶速度为108km/h，司机从发现前方有情况到开始刹车需要0.5s的反应时间，已知轮胎与干燥路面的动摩擦因数为0.75,g=10m/s²，问：

　 (1)在正常干燥路面上行驶，司机从发现前方有紧急情况到使车停下车，汽车行驶距离为多少？

　 (2)若汽车与需地间的动摩擦因数为，当司机发现前方有紧急情况时要使车在上述相同距离内停下来，汽车行驶速度不能超过多少？

21．绝缘水平面上固定一正点电荷Q，另一质量为m、电荷量为-q的滑块(可看作点电荷)从a点以初速度v₀沿水平面向Q运动，到达b点时速度为零. 已知a、b间距离为s，滑块与水平面间的动摩擦因数为，重力加速度为g. 以下判断正确的是　　　　　　　　　　 (　　 )

　　　 A．滑块在运动过程中所受Q的库化力有可能大于滑动摩擦力

B．滑块在运动过程的中间时刻，瞬时速度的大小小于

　　　 C．此过程中产生的内能为

　　　 D．Q产生的电场中，a、b两点间的电势差为

第Ⅱ卷(非选择题，共174分)

　 (2)实验室内有一小量程电压表V，其量程为150mV，内阻约为150，现要将改装成量程为10mA的电流表，为此，实验室提供如下器材：

A．干电池E(电动势为1.5V)

B．滑动变阻器R(最大阻值为10)，

C．电流表A(有1.5mA，15mA两个量程)，

D．导线若干和开关S

①对电表改装时必须知道电压表的内阻，请在方框内画出测量小量程电压表V的内阻的实验电路图。

②在既不损坏仪器又能使精度尽可能高的条件下，电流表应选用的量程是________mA；若合上开关S，调节滑动变阻器后测得小量程电压表V的读数为150mV，电流表A的读数为0.95mA，则小量程电压表V的内阻Rg__________(取三位有效数字)

③要将该电压表V改装成量程为10mA的电流表，那么应该在电压表上_______联(填“串”或“并”)上一个定值电阻，该电阻值R₀=___________(取三位有效数字)。

20．如图所示，在光滑水平面上直线MN右侧有垂直于水平面向下足够大的匀强磁场，一个电阻为R的矩形线框abcd受到水平向左的恒定拉力F作用，以一定的初速度v₀向右进入磁场，经过一段时间后又向左离开磁场。在整个运动过程中ab边始终平行于直线MN.则线框向右运动进入磁场和向左运动离开磁场这两个过程中　 (　　 )

A．通过线框导线任一横截面的电量相等

B．运动的时间相等

C．线框上产生的热量相等

D．线框再次通过同一位置时的速率相等

19．如图所示，木块在光滑水平面上，子弹A、B从木块两侧同时射入木块，最终都停在木块中，这一过程中木块向右运动，最后静止在水平面上，设子弹A、B的初动量大小分别为p_A、p_B，相对木块运动时，受到木块的恒定阻力，大小分别为f_A、f_B，由此可判断

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

A．p_A=p_BB．p_A>p_B C．f_A>f_B D．f_A<f_B

18．由我国自行研制的“嫦娥一号”探月卫星发射后首先被送入一个椭圆形“超地球同步轨道”，这一轨道离地面最近距离约为200公里，最远距离约为5.1万公里，探月卫星将用16小时环绕轨道一圈后，通过加速再进行一个更大的椭圆轨道，此轨道距离地面最近距离约为500公里，最远距离约为12.8万公里，需要48小时才能环绕一圈，不考虑空气阻力，下列说法正确的是　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．“嫦娥一号”在“超地球同步轨道”上运行时一定定点在赤道上空并与地面保持相对静止

　　　 B．与周期为85分钟的“神州六号”载人飞船相比，“嫦娥一号”在“超地球同步轨道”运行的半长轴大

　　　 C．卫星在“超地球同步轨道”上由远地点向近地点运动时动能增大，机械能增大

　　　 D．因为“嫦娥一号”要成为环月卫星，所以其发射速度必须达到第二宇宙速度

17．如图为一列简谐横波在某一时刻的波形图象，图象中P₁、P₂、P₃分别表示介质中三个质点A、B、C在该时刻的振动状态。已知波沿x轴正方向传播，波速v=20m/s，下列说法中正确的是　　　　　　　　　　　　　　　　　　 (　　 )

A．质点A的振幅为零

B．质点B再经过0.15s速度达到最大

C．质点C此刻向y轴正方向运动

D．任何时刻B、C两质点的速度大小不可能相等

16．质子和中子的质量分别为m₁和m₂，当这两种核子结合成氘核时，以射线的形式放邮能量E。已知普朗克常量为h，真空中的光速度为c，不计核子与氘核的动能，则氘核的质量和射线的频率的表达式分别为　　　　　　　　　 (　　 )

　　　 A．　　　　　 　　　　　 B．

　　　 C．　　　　　　 　　 D．
