16．如图为一自耦变压器，它的特点是铁芯上只绕有一个线圈，把整个线圈作为原线圈，而取线圈的一部分作为副线圈。已知原线圈所接的正弦交流电电压为U，交流电流表A₁、A₂均为理想电流表，当触头P向上移动时，两个交流电流表的读数变化情况为(　　 )

　　　 A．A₁读数变小　 　　　　　　　　　　　　　　　　　 B．A₁读数变大　 　

　　　 C．A₂读数变小　 　　　　　　　　　　　　　　　　　 D．A₂读数变大

15．如图所示，用轻绳AO和OB将重为G的重物悬挂在水平天花板和竖直墙壁之间处于静止状态，AO绳水平，OB绳与竖直方向的夹角为θ。则AO绳的拉力T₁、OB绳的拉力

T₂的大小与G之间的关系为　　　　　　　　　　　　　　　　 (　　 )

　　　 A．T₁=Gsinθ　　　 　 B．T₁=　　　　　 C．T₂=　　　　　 D．T₂=Gcosθ

14．用计算机辅助实验系统(DIS)做验证牛顿第三定律的实验，如图所示是把两个测力探头的挂钩钩在一起，向相反方向拉动，观察显示器屏幕上出现的结果。观察分析两个力传感器的相互作用随着时间变化的曲线，以下结论错误的是(　　 )

　　　 A．作用力与反作用力作用在同一物体上

　　　 B．作用力与反作用力同时存在，同时消失

　　　 C．作用力与反作用力大小相等　

　　　 D．作用力与反作用力方向相反

16.如图所示，两带电平行板竖直放置，开始时两板间电压为U，相距为d，两板间形成匀强电场．有一带电粒子质量为m(重力不计)、所带电量为+q，从两板下端连线的中点P以竖直速度v₀射入匀强电场中，要使得带电粒子落在A板M点上，试求：

(1)此过程中电场力做的功

(2)M点离板下端的高度

(3)若将A板向左侧水平移动d/2，此带电粒子仍从P点以速度v₀竖直射入匀强电场且 仍落在A板M点上，则两板间电压应增大还是减小？电压应变为原来的几倍？

(4)若将A板向左侧水平移动d/2并保持两板电压为U，此带电粒子仍从P点竖直射入匀强电场且仍落在A板M点上，则应以多大的速度v^/射入匀强电场？ 　

15.如图所示，细绳长为L，吊一个质量为m的铁球(可视作质点)，球离地的高度h=2L，当绳受到大小为2mg的拉力时就会断裂．绳的上端系一质量不计的环，环套在光滑水平杆上，现让环与球一起以速度向右运动，在A处环被挡住而立即停止，A离墙的水平距离也为L．求在以后的运动过程中，球第一次碰撞点离墙角B点的距离是多少？

14． 天文工作者观测某行星的半径为R₁，自转周期为T₁，它有一颗卫星，轨道半径为R₂，绕行星公转周期为T₂ 。则(1)该行星的平均密度为多大？(2)要在此行星的赤道上发射一颗同步人造卫星，使其轨道在赤道上方，则该人造卫星的轨道半径为多大？(已知万有引力常量为G)

13.在一水平面上静止放着一长L＝10cm、质量M＝50g的金属板，在板上有一质量为m＝50g的小铝块，铝块与板间的动摩擦因数μ₁＝0.03，金属板与水平面间的动摩擦因数μ₂＝0.01．现让铝块在金属板上由A端以初速度v₀=0.4m/s(相对于水平面)开始运动，求铝块从开始运动到脱离金属板所经历的时间t．(取g=10m/s²)

12.一个质量m的物体放在水平地面上,物体与地面间的摩擦因数为μ,轻弹簧的一端系在物体上,如图所示.当用力F与水平方向成θ角拉弹簧时,弹簧的长度伸长x，物体沿水平面做匀速直线运动.求弹簧的劲度系数.

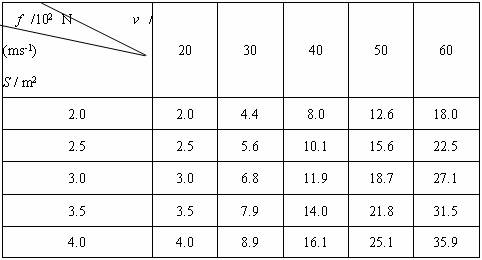

11．(11分)汽车正在走进我们的家庭．研究发现，在无风状态下，汽车在高速行驶时受到的空气阻力f主要与汽车正面投影面积S和汽车行驶速度v有关，通过汽车在风洞实验室模拟实验得到如下数据：

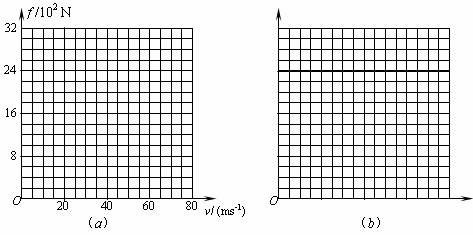

(1)请根据表中数据在(a)图中作出正面投影面积为3.0 m²的汽车的f－v图线；为了求出此汽车的f与v间的具体关系，请你选取合适的坐标轴，在(b)图中作出线性图线．

(2)汽车受到的空气阻力f与汽车正面投影面积S 、行驶速度v 的关系可表示为f=　 ▲　 (比例系数用k表示)；

(3)上式中比例系数k＝　　 ▲　 ，其大小可能与　　 ▲　 因素有关(写出一个因素即可)．

10．(10分)影响物质材料电阻率的因素很多，一般金属材料的电阻率随温度的升高而增大，半导体材料的电阻率则随温度的升高而减小．

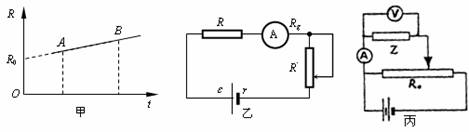

(1)如图(甲)是某金属材料制成的电阻R随摄氏温度t变化的图象，图中R₀表示0℃时的电阻，k表示图线的斜率．若用该电阻与电池(E、r)、电流表R_g、滑动变阻器R′ 串联起来，连接成如图(乙)所示的电路，用该电阻做测温探头，把电流表的电流刻度改为相应的温度刻度，就得到了一个简单的“金属电阻温度计”．使用“金属电阻温度计”前，先要把电流表的刻度值改为相应的温度刻度值，若温度t₁＜t₂，则t₁的刻度应在t₂的________侧(填“左”、“右”)；在标识“金属电阻温度计”的温度刻度时，需要弄清所测温度和电流的对应关系．请用k、E、R₀、R、r、R_g等物理量表示所测温度t与电流I的关系式t＝__________　　　　　　　　 。

(2)研究某种导电材料的用电器Z的导电规律时，利用如图(丙)所示的分压电路测得其电压与电流的关系如下表所示：

根据表中数据，可以判断用电器件Z可能由　　　　　　　　　　　 材料组成；根据表中的数据找出该用电器件Z的电流随电压变化的规律是　　　　　　　　　　　　 ，具体的表达式为　　　　　　　　　　　　　　　　　　 ．
