19．在一匀强电场区域中，有A、B、C、D四点恰好位于一平行四边形的四个顶点上，已知A、B、C三点电势分别为，则D点电势大小为

　　 A．-3V　　 　　　　　　　 B．2V　　 　　　　　　　　 C．0　　 　　　　　　　　　 D．1V

18．据环球时报2月11日报道，美国和俄罗斯的两颗卫星2009年2月10日在太空相撞，相撞地点位于西伯利亚上空500英里(约805公里)。相撞卫星的碎片形成太空垃圾，并在卫星轨道附近绕地球运转，国际空间站的轨道在相撞事故地点下方270英里(434公里)。若把两颗卫星和国际空间站的轨道看作圆形轨道，上述报道的事故中以下说法正确的是

　　 A．这两颗相撞卫星在同一轨道上

　　 B．这两颗相撞卫星的周期、向心加速度大小一定相等

　　 C．两相撞卫星的运行速度均大于国际空间站的速度

　　 D．两相撞卫星的运行周期均大于国际空间站的运行周期

17．如图所示，理想变压器的副线圈上通过输电线接有两个相同的灯泡和，输电线的等效电阻为，开始时，开关断开。当接通时，以下说法中正确的是

　　 A．副线圈两端的输出电压减小

　　 B．副线圈输电线等效电阻上的电压增大

　　 C．通过灯泡的电流减小

　　 D．原线圈中的电流增大

16．平抛运动可以分解为水平和竖直方向的两个直线运动，在同一坐标系中做出这两个分运动的图线，如图所示，若平抛运动的时间大于则下列说法中正确的是

　　 A．图线2表示竖直分运动的图线

　　 B．时刻的速度方向与初速度方向夹角为30°

　　 C．时刻的位移方向与初速度方向夹角的正切为

　　 D．时刻的位移方向与初速度方向夹角为60°

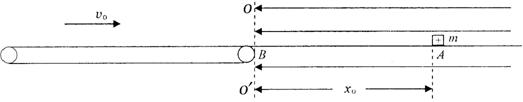

17．(10分)如图所示，OO ^/ 右侧是绝缘的水平面，左侧是一水平足够长的传送带，正以速度v₀顺时针转动，绝缘平面与传送带吻接处良好。今在距离为OO ^/ 为x₀处放一静止的带正电的小物块(可视为质点)，其质量为m,所带电荷量不变(电荷量q未知)。物块在电场力作用下向左运动，并冲上传送带，已知：物块受的电场力Eq＝mg，传送带的恒定速度为v₀＝；水平面和传送带与物块间的动摩擦因数为μ＝0．5。求：

　 (1)物块在传送带上向左运动时，距的最大水平距离s；

　 　(2)物块在传送带上运动时，电动机为了维持传送带匀速转动，对传送带所多提供的能量多大？

16．(10分)质量分别为3m和m的两个物体，用一根细线相连，中间夹着一个被压缩的轻质弹簧，整个系统开始在光滑水平地面上以初速度v₀向右匀速运动，如图所示。后来细线突然断裂，质量为m的物体离开弹簧时的速度变2v₀。求：弹簧在这个过程中做的总功。

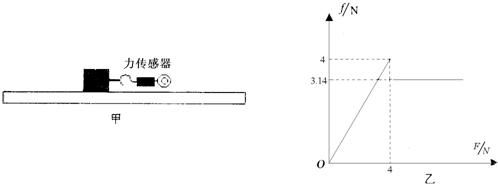

15．(10分)在研究摩擦力特点的实验中，将木块放在水平长木板上，如图甲所示，用力沿水平方向拉木块，拉力从0开始逐渐增大。分别用力传感器采集拉力和木块受到的摩擦力，并用计算机绘制出摩擦力f随拉力F的变化图象，如图乙所示。已知木块质量为0.7kg。(取重力加速度g=10m/s²，sin37°＝0.6，cos37°＝0.8)求：

　 (1)木块与长木板间的动摩擦因数。

(2)若将实验的长木板与水平方向成37°角放置，将木块置于其上，在平行木板的恒定拉力F作用下，以a＝2.0m/s²的加速度从静止开始向上做匀变速直线运动。求拉力应为多大？(结果保留两位有效数字)

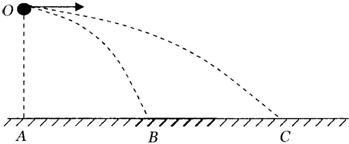

14．(10分)如图所示，有一带正电小球，从地面上A点正上方的某点O以某一初速度平抛，落地点为B点(不计空气阻力)；今在竖直平面所在的空间加一个竖直向上的匀强电场后，仍从O点以相同的初速度平抛该带电小球，小球落地点为C点，测得AC＝2AB。已知小球的重力为mg，小球所带电荷量为q。求：电场强度E的大小？

13．(12分)某同学利用如图所示的装置测量当地的重力加速度。实验步骤如下：

A．按装置图安装实验装置；

B．用游标卡尺测量小球的直径d；

C．用米尺测量悬线的长度l；

D．让小球在竖直平面内小角度摆动。当小球经过最低点时开始计时，并计数为0。此后小球每经过最低点一次，依次计数1、2、3……。当数到20时，停止计时，测得时间t；

E．多次改变悬线长度，对应每个悬线，都重复实验步骤C、D；

F．计算出每个悬线对应的t²；

G．以t₂为纵坐标、l为横坐标，作出t²－l图线。

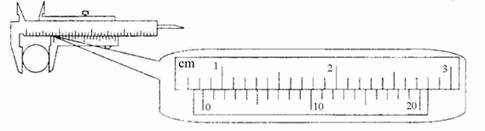

(1)用主尺的最小分度是1mm、游标尺上有20个小的等分刻度的游标卡尺测量小球的直径。某次测量的示数如图所示，读出小球的直径是______________cm。

(2)该同学利用实验数据作出t²－l图线，如图所示为图线的示意图，发现图线没有通过坐标原点。并从理论上分析了图线没有通过坐标原点的原因。他提出了四种可能的原因，其中分析正确的是

A．不应在小球经过最低点时开始计时，应该在小球运动到最高点时开始计时；

B．开始计时后，不应记录小球经过最低点的次数，而应记录小球做全振动的次数；

C．不应作t²－l图线，而应作t－l图线；

D．不应作t²－l图线，t²－(l－)图线。

(3)该同学根据实验数据得到图线的方程t²＝404．0l－b(其中b为截距，未知)。并由此求出了当地的重力加速度，他计算重力加速度是利用图线中的哪些数据？

A．图线上某点的坐标

B．图线的斜率

C．图线横轴的截距

D．图线纵轴的截距

(4)由上述图线方程求得的重力加速度g＝____m/s²。(取π²＝9．86，结果保留3位有效数字)

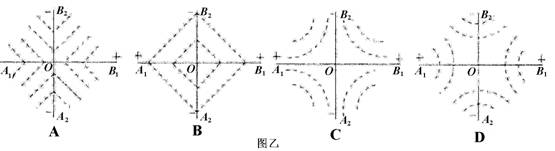

12．理论研究表明，无阻在的均匀带电平面在周围空间会形成与平面垂直的匀强电场。现有两块无阻大的均匀绝缘带电平面，一块两面正电，一块两面负电。把它们正交放置如甲图所示，单位面积所带电荷量相等(电荷在相互作用时不移动)，图甲中直线A₁B₁和A₂B₂分别为带电平面和带负电的平面与纸面正交的交线的交点，O为两交线的交点，则图乙中能正确反映等势面分布情况的是

第Ⅱ卷(非选择题)
