21．(12分)如图所示，绘出了汽车刹车时刹车痕(即刹车距离)与刹车前车速的关系，图中v为车速，s为车痕长度。(设刹车时汽车受到的阻力为汽车重力的k倍)

　 (1)试用所学物理知识来说明汽车刹车距离与车速的关系。

　 　(2)若某汽车发生了车祸，已知该汽车刹车时的刹车距离与刹车前车速关系满足图示关系。交通警察要根据碰撞后两车的损害程度(与车子结构相关)、撞后车子的位移及转动情形等来估算碰撞时的车速，同时还要根据刹车痕判断撞前司机是否刹车及刹车前的车速。若估算出碰撞时车子的速度为45km/h，碰撞前的刹车痕为20m，则车子原来的车速是多少？

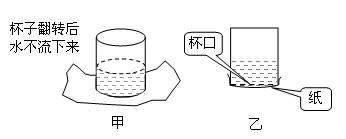

20．(10分)有位同学做了个小实验,他在杯中放了半杯水，找了一张普通的纸盖在杯口光滑平整的玻璃杯上，按住纸翻转杯子、松开手，他惊呆了：水居然不流下来，如图甲所示。已知玻璃杯粗细均匀，杯子内底部到杯沿的高度为12cm，杯中水的高度为6cm，大气压强为1．013×10⁵Pa。该同学在经过仔细观察后发现，翻转后，纸略往下凸，其平均下凸高度为0．35×10^-3m(见乙图)，g取9．8m/s²。请你通过计算说明水不流下来的原因。

19．(8分))光电门传感器在很多实验中应用。光电门直接测量的物理量是　　　　 。它能测量瞬时速度的原理是　　　　　　　　　　　　　　 　。

如图所示的实验装置中的横杆能够绕竖直轴旋转，在横杆的一端装有宽度为

d＝0．005m的竖直“挡光圆柱”。横杆在转动过程中，由于摩擦阻力的作用，横杆会越转越慢。某同学利用光电门研究“挡光圆柱”速度大小与横杆转动圈数n的关系。在一次实验中记录下横杆转动圈数n和每次挡光的时间t，并计算出“挡光圆柱”在该时刻的速度以及速度的平方(部分数据如表中所示)。请计算表中当n＝5时，v²＝________m²/s²；如果继续测量“挡光圆柱”的速度，那么当n＝15时，“挡光圆柱”的速度为________m/s。则“挡光圆柱”速度大小与横杆转动圈数n的关系为________________。

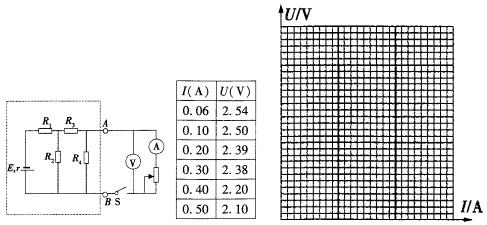

18．(8分)虚线方框内是由电阻、电源组成的线性网络电路，为了研究它的输出特性，将电流表、电压表、滑动变阻器按图示的方式连接在它的输出端A、B之间。电键S闭合后，实验中记录的6组电流表示数I、电压表示数U如下表所示。

　 (1)试根据这些数据在下面的坐标纸上画出U-I图线。(要求标出坐标的数值)

　 (2)若将方框内的电路等效成电动势为、内电阻为的电源，从图线上求出电源的电动势=_______V，内电阻=______Ω。

　 (3)若电流表内阻为0，当滑动变阻器的滑片移至最上端时，电流表示数是_______A。

　 (4)变阻器滑片移动过程中，滑动变阻器的最大功率是_________W。

17．(4分)如图所示电路，闭合开关时灯不亮，已经确定是灯泡断路或短路引起的，在不能拆开电路的情况下(开关可闭合，可断开)，现用一个多用电表的直流电压档、直流电流档和欧姆档，并选择合适的量程或倍率，分别进行如下操作及对故障作出相应判断：

以上操作和判断均正确的是：

　　　 A．只有1、2对　 　

　　　 B．只有3、4对　

　　　 C．只有1、2、4对　

　　　 D．全对

16．(5分)在科学测量中，人们常常把对微观量的测量转化为对宏观量的测量，用油膜法测分子的直径就是一个典型的例子。

　 (1)在油膜法测分子直径时，我们需要作两点假设：　　　　　　　 　；　　　　　　 。

　 (2)现按1∶200的比例配制好油酸酒精溶液，然后用滴管取n 滴滴入量筒，记下体积为V。再从量筒中取一滴溶液滴在平静的水面上，扩展成面积为S的单分子油膜，则该油滴的分子直径为　　　　　　　　 。

15．(5分)在“研究共点力的合成”实验中，需要将橡皮条的一端固定在水平木板上，另一端系上两根细绳，细绳的一另一端都有绳套，如图所示。实验中需用两个弹簧秤分别勾住绳套，并互成角度地拉橡皮条。某同学认为在此过程中必须注意以下几项

　　　 A．两根细绳必须等长

　　　 B．橡皮条应与两绳夹角的平分线在同一直线上

　　　 C．在拉弹簧秤时，要注意使弹簧秤与木板平面平行

　　　 D．用弹簧秤拉绳套时，拉力要适当大些

　　　 E．用两个弹簧秤拉绳套时，两根绳夹角要尽可能大

其中正确的是　　　　 。(填入相应的字母)

14．如图所示，在一次救灾工作中，一架水平直线飞行的直升飞机A，用悬索救护困在水中的伤员B，在直升飞机A和伤员B以相同的水平速度匀速运动的同时，悬索将伤员吊起，在某一段时间内，A、B之间的距离以(式中H为直升飞机A离水面的高度)规律变化，则在这段时间内

　　　 A．伤员在相等时间内的位移相同

　　　 B．悬索一定是竖直的

　　　 C．伤员在相等时间内速度的变化量相同

　　　 D．伤员在相等时间内机械能的变化量相同　　　　　　

13．如图所示为一定质量的理想气体状态变化的过程中密度r随热力学温度T变化的曲线，由图线可知　　　　　

　　　 A．A→B过程中气体的压强变大

　　　 B．B→C过程中气体的体积不变

　　　 C．A→B过程中气体没有做功

　　　 D．B→C过程中气体压强与其热力学温度平方成正比

12．横波波源做间歇性简谐运动，周期为0．05s，波的传播速度为20 m/s，波源每振动一个周期，停止运动0．025s，然后重复振动，在t=0时刻，波源开始从平衡位置向上振动，则下列说法中正确的是

　　　 A．在前1．7s内波传播的距离为34m

　　　 B．若第1．7s末波传播到P点，则此时P点的振动方向向下

C．在前1．7s时间内所形成的机械波中，共有23个波峰
