20．(15分)游乐场有一斜面长为s₁的滑梯，与水平面夹角为θ，在滑梯下端的水平地面上铺设有塑胶垫。小孩从滑梯顶端由静止开始下滑，不计在衔接处速率的变化，他还可以在塑胶垫上再滑行s₂的距离停止。已知小孩与滑梯表面的动摩擦因数μ₁，试求：(已知重力加速度为g)

(1)小孩在斜面上滑行的时间；

(2)小孩与塑胶垫之间的动摩擦因数μ₂的值。

19．(18分)

　 (1)(6分)某小组探究弹簧的弹性势能与弹簧形变之间的关系，采用如图所示的实验装置。将轻弹簧放置在水平轨道上，A端固定在轨道的一端，B端自由。在桌边缘悬挂有一重锤线。取一个小球置于弹簧的B端，用手推小球使弹簧压缩，放手后小球被弹出做平抛运动。利用该装置可以粗略探究弹簧压缩时具有的弹性势能与压缩量之间的关系。实验中，得到弹簧压缩量x和小球离开桌面后的水平位移s的一些数据如下表所示。

①该实验在测定弹簧的弹性势能时，所采用的方法是______________________；

A．控制变量法　　 B．间接测量法　　 C．累积测量法　 D．类比法

②分析表电的数据可得结论是：

A．在误差允许的范围内，对于给定的弹簧，其弹性势能与其压缩量的比例关系是：

_________________________________________________________________。

B．当压缩量x越大时，上述比例关系的误差也越大，其原因是：

_____________________________________________________________________。

　 (2)(12分)某探究实验小组，利用如图甲所示电路图测量定值电阻R₀的阻值和电源的电动势E及内电阻r的值。他们利用实验测出的数据作出U-I图线如图乙所示。

①作a图线所用的电压是由电压表__________测得的(填“V_l”或“V₂”)；

②由图像可求得，定值电阻R。=____________Ω，电源的内电阻r=_____________Ω。

③为减小测量定值电阻R。的误差，下列方法有效的是________.

A．应选用内阻尽可能小的电流表

B．电压表V₂应选用内阻尽可能大的

④请根据甲图所示电路完成实物连接。

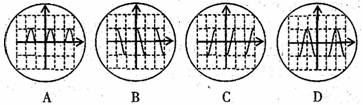

18．如图所示的空间存在一匀强磁场，其方向为垂直于纸面向里，磁场的右边界为MN，在MN右侧有一矩形线圈abcd，ab边与MN重合。线圈在外力作用下以ab边为轴按图示方向匀速转动，规定电流从a→b→c→d→a为正方向，则下列图象能正确表示线圈中电流随时间变化的规律是　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

第Ⅱ卷

必考部分

第Ⅱ卷必考部分共9小题，共l57分。

17．一列简谐横波沿x轴传播，t=0时刻的波形如图所示，此刻质点P正沿Y轴正方向振动。在t=0.02s时刻，质点P第一次达正向最大位移处，由此可知　　　　　　 (　　 )

B．此波的传播速度为50m/s

C．从t=0起经0.04s质点P沿传播方向移动了2m

D．质点P的振动方程为y=6sin25πt(cm)

16．如图所示电路，L为自感线圈，电阻很小可忽略不计，A₁和A₂为相同的电灯，下列说法正确的是(　　 )

A．闭合电键S时，电灯A₁先亮，A₂逐渐变亮

B．闭合电键S以后，电路稳定时，A₁、A₂一样亮

C．断开S时，A₁立即熄灭，A₂亮一下后熄灭

D．闭合S时与断开S时，通过A₂的电流方向相同

15．据报道，我国载人航天飞船“神舟六号”绕地球运行的周期约为94min，而“神舟五号”的运行周期约90min，假设它们都做匀速圆周运动，则以下判断正确的是　 (　　 )

A．“神六”的轨道高度比“神五”略低

B．“神五”运行时的向心加速度比“神六”略大

C．“神六”在轨道上运行的速度比“神五”略大

D．两飞船内的物体均不受地球引力，而处于完全失重状态

14．如图所示，实线为点电荷形成电场中的三条电场线，某一带电粒子运动轨迹如图虚线所示。则下面判断正确的是　　　　　　　　　　 (　　 )

A．该带电粒子带负电　　　　　　　　　　　　　　 B．a点的电场强度比b点的大

C．a点的电势比b点的高　　　　　　　　　　　 D．该粒子在b点的电势能比在a点大

13．对下列自然现象的光学原理说法中，正确的是　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

A．彩虹是由光的衍射形成的

B．海市蜃楼是由光的折射和全反射形成的

C．肥皂泡呈现的彩色是由光的干涉形成的

D．路面水坑的油膜出现彩色是由光的色散形成的

25．(19分)如图所示，可视为质点的三物块A、B、C放在倾角为30°、长的固定斜面上，物块与斜面间的动摩擦因数，A与B紧靠在一起，C紧靠在固定挡板上，三物块的质量分别为，其中A不带电，B、C的带电量分别为且保持不变，开始时三个物块均能保持静止且与斜面间均无摩擦力作用。如果选定两点电荷在相距无穷远处的电势能为0，则相距为r时，两点电荷具有的电势能可表示为。现给A施加一平行于斜面向上的力F，使A在斜面上作加速度的匀加速直线运动，经过时间，力F变为恒力，当A运动到斜面顶端时撤去力F。已知静电力常量，求：

　 (1)未施加力F时物块B、C间的距离：

　 (2)t₀时间内A上滑的距离；

　 (3)t₀时间内库仑力做的功；

　 (4)力F对A物块做的总功．

24．(18分)如图甲所示，一边长、质量的正方形金属线框，放在光滑绝缘的水平面上，整个装置放在方向竖直向上、磁感应强度B=0.8T的匀强磁场中，它的一边与磁场的边界MN重合。在水平力F作用下由静止开始向左运动，经过5s线框被拉出磁场。测得金属线框中的电流随时间变化的图像如乙图所示，在金属线框被拉出的过程中。

　 (1)求通过线框导线截面的电量及线框的电阻；

　 (2)写出水平力F随时间变化的表达式；

　 (3)已知在这5s内力F做功1.92J，那么在此过程中，线框产生的焦耳热是多少？
