2、如图所示，在倾角为的斜面上，小木块受到一个水平力F(F≠0)的作用而处于静止状态，则小木块受到斜面的支持力和摩擦力的合力的方向可能是(　 　)

A．竖直向上　　　　 　 B．斜向右上　 　　　C．斜向右下 　　　 D．斜向左上

1、下列关于质点的说法正确的是(　 )

A．万吨巨轮在大海中航行，研究巨轮所处的地理位置时，巨轮可看作质点

B．无论什么物体，也无论什么运动，只有以地面为参考系，就能将其看成质点

C．电子绕原子核旋转，同时在自转，由于电子很小，故研究电子的自转时，仍可将其看作质点

D．质点是一种理想化模型，实际上并不存在

18．(12分)如图所示真空中宽为d的区域内有强度为B的匀强磁场方向如图，质量m,带电一q的粒子以与CD成角的速度v₀垂直射入磁场中．

(1)要使粒子必能从EF射出则初速度v₀应满足什么条件?

(2)EF上有粒子射出的区域?

17．(10分)如图所示的电路中，两平行金属板A、B水平放置，两板间的距离d=40 Cm。电源电动势E=24V，内电阻r=1，电阻R=15。闭合开关S，待电路稳定后，将一带正电的小球从B板小孔以初速度V₀=4 m／s竖直向上射入板间。若小球带电量为q=,质量为m=2kg,不考虑空气阻力。那么

(1)滑动变阻器接入电路的阻值为多大时，小球恰能到达A板?

(2)此时，电源的输出功率是多大?(取g=10 m/s²)

16．(8分)一细棒处于磁感应强度为B的匀强磁感中，棒与磁场垂直，与水平方向夹角为，磁感线水平指向纸内，如图所示，棒上套一个可在其上滑动的带负电的小球C．小球质量为m，带电量为q，球与棒间动摩擦因数为，让小球从棒上端由静止下滑，求：

小球的最大速度。

15．(8分)如图所示，一带电量为q=一5×10^-3 C、质量为m=0.1kg的小物块处于一倾角为=37⁰的光滑绝缘斜面上，当整个装置处于一水平向左的匀强电场中时小物块恰处于静止。求：(g取l0m/s²)

(1)电场强度多大?

(2)若从某时刻开始，电场强度减小为原来的一半，物块滑距离L=1．5m时的速度?

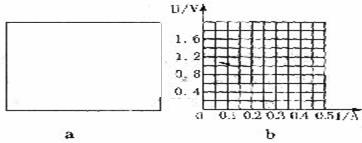

14．小灯泡灯丝的电阻会随温度的升高而变大，某同学为研究这一现象，用实验得到如下数据(I和U分别表示小灯泡上的电流和电压)：

(1)在a图框中画出实验电路图．可用的器材有：电压表、电流表、滑动变阻器(变化范围0-10)、电源、小灯泡、开关、导线若干．

(2)在b图中画出小灯泡的U一I曲线；

(3)如果一电池的电动势是l．5 V，内阻是2.0，将本题中的小灯泡接在该电池两端。小灯泡的实际功率是多少?(简要写出求解过程；若需作图，可直接画在第(2)小题的方格图中)

13．用螺旋微器测量一矩形小零件的长和宽时，螺旋测微器上的示数如图(a)和图(b) 所示．图(a)的读数是______mm，图(b)的读数是__________mm.

12．一根电缆埋藏在一堵南北走向的墙里，当在墙的东侧处放一指南针时，其指向刚好比原来旋转l80⁰，由此可以判定，这根电缆中电流的方向为

A．可能是向北　　 B．可能是向南　 C．可能是竖直向下　　 D．可能是竖直向上

第Ⅱ卷(非选择题共52分)

11．如图所示，一长为L，质量为m,的直导线，通以电流强度为I的电流，用软导线系住，在空间加一匀强磁场B，平衡后导线与竖直方向夹角，则以下说法正确的是

　 A．磁感应强度B有最大值mgsin／IL，方向沿绳向上

　 B．磁感应强度B有最小值mgsin／IL，方向沿绳向上

　 C．磁感应强度B有最小值mg／IL，方向竖直向下

　 D．磁感应强度B没有极值
