16．如图所示，一质量为、电荷量大小为的电子垂直射入磁感应强度为B、垂直纸面向里、左右边界都沿竖直方向的匀强磁场中，入射速度大小为，方向既垂直于磁场又垂直于左边界，穿出磁场时速度方向与电子原来入射方向夹角为60°，求：

(1)该磁场的宽度

(2)电子穿过磁场的时间

15．(12分)在用伏安法测电阻的实验中。读得的各组数据用实心圆点标于坐标图上，如图所示：

(1)请根据各点表示的数据描出I-U图线。

(2)由图线求得该电阻的阻值=______保留两位有效数字)。

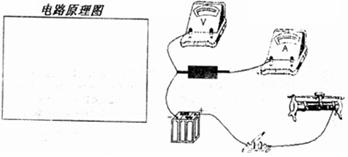

(3)在该实验中，所用电压表的内阻约为20k，电流表的内阻约为10，蓄电池组电动势为6V，滑动变阻器最大阻值为20，若用这些仪器再测一阻值大约为5k左右的电阻，选择能够尽量减少误差的电路图接线进行实验，请画出此实验的电路原理图。下图中仪器间的部分导线已画出，请按设计的电路图将其它未现出的导线补充完整。

14．(4分)在实验室中用螺旋测微器测量金属丝的直径，螺旋测微器的读数部分如下图所示，则金属丝的直径是______mm。

13．(8分)某同学利用多用电表做了以下实验：

(1)使用多用电表测电阻，他的主要实验步骤如下

①把选择开关扳到“×100”的欧姆挡上．

②把表笔插入测试插孔中，先把两根表笔相接触，旋转欧姆调零旋钮，使指针指在电阻刻度的零位上．

③把两根表笔分别与某一待测电阻的两端相接，发现这时指针偏转较小．

④换用“×10”的欧姆档，随即记下欧姆数值．

⑤把表笔从测试笔插孔中拔出后，就把多用表放回桌上原处，实验完毕．

这个学生在测量时已注意到：特测电阻与其他元件和电源断开，不用手碰表笔的金属杆，那么这个学生在实验中有哪些操作是错误的?(三个错误)

错误一：

错误二，

错误三：

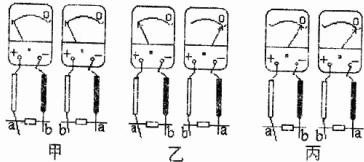

(2)用多用电表欧姆挡(×100)测试三只晶体二极管，其结果依次如图甲、乙、丙所示。由图可知，图中_______的二极管是好的

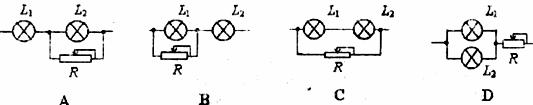

12．如图所示，两只灯泡L₁、L₂分别标有“110V；60W”和“110V，100W”，另外有一只滑动变阻器R，将它们连接后接入220V的电路中，要求两灯泡都正常发光，并使整个电路消耗的总功率最小，应使用下面哪个电路(　 　)

第Ⅱ卷(非选择题，共72分)

11．空间存在竖直向下的匀强电场和水平方向(垂直纸面向里)的匀强磁场，如图所示，已知一不计重力的带电粒子在电场力和洛仑兹力共同作用下，由静止开始自A点沿曲线ACB运动，到达B点时速度为零，C为运动的最低点。则(　 　)

A．该粒子带负电

B．A、B两点位于同一高度

C．粒子通过C点时速度最大

D．粒子到达B点后，将沿原曲线返回A点

10．为了利用海洋资源，海洋工作者有时根据水流切割地磁场所产生的感应电动势来测量海水的流速，假设海洋某处的地磁场竖直分量为B=0．5×10^-4T，水流是南北流向，如图将两个电极竖直插入此处海水中，且保持两极的连线垂直水流方向，若两极相距L=10m，与两极相连的理想灵敏电压表(内阻可视为无穷大)读数为U=2mV，则海水的流速大小为( 　　)

A．40m／s　　　　　　　　 B．4m／s　　　　　　　　　　 C．0．4m／s　　　　　　　 D．4×10^-3m／s

9．用均匀导线做成的正方形单匝线圈，每边长为0．2米，正方形的一半放在和纸面垂直向里的匀强磁场中，如图所示，当磁场以每秒10特斯拉的变化率增强时，线框中点、两点电势差是(　 　)

A．=0．1伏　　　　　 B．=-0．1伏　　　　 C．=0．2伏　　　　　 D．=-0．2伏

8．如图所示，正方形区域中充满匀强磁场，磁场方向垂直纸面向里。一个氢核从 边的中点沿着既垂直于边又垂直于磁场的方向，以一定速度射入磁场，正好从边中点射出磁场。若将磁场的磁感应强度变为原来的2倍。其他条件不变，则这个氢核射出磁场的位置是( 　　)

A．在、之间某点　　　　　　　　　　　　　　　　　　 B．在、之间某点

C．点　　 　　　　　　　　　　　　　　　　　　　　　　　　　 D．在、之间某点

7．在如图所示的电路中，电源的内电阻不能忽略，其电动势E小于电容器C的耐压值，先闭合开关S，待电路稳定后，再断开开关S，则在电路再次达到稳定的过程中，下列说法中正确的是( 　　)

A．电阻R₁两端的电压增大　　　　　　　　　　　　　　 B．电源两端的电压增大

C．电容器C两端的电压减小　　　　　　　　　　　　　 D．电容器C上所带的电量增加
