4．“影”是我们日常生活中常见的光现象，如夏天乘凉的“树影”、民间皮影戏的“皮影”、岸边景色在水中形成的“倒影”、春游时的“摄影”等．关于“影”的形成，下列说法中正确的是(　　　 )

A．树影是由光的直线传播形成的

B．皮影利用了平面镜成像的原理

C．倒影是由光的折射形成的

D．摄影时用的照相机是根据凹透镜成像的原理制成的

3．戴绿色眼镜看白纸，白纸变成绿色，关于此现象的解释最正确、合理的是(　　　 )

A．白纸反射的光通过绿色镜片时，被镜片染上了绿色

B．眼镜反射的光映绿了白纸

C．通过绿色镜片看一切颜色的物体都是绿色

D．绿色镜片透过了白纸反射光中的绿光

2．在湖边，小丽看到了平静的湖水中金鱼游弋于蓝天白云之间．她看到的金鱼和白云(　　 )

A．都是经水折射而成的像　　　　　　 B．分别经水面反射和水折射而成的像

C．都是经水面反射而成的像　　　 　　　 D．分别经水折射和水面反射而成的像

D．小孔成像和凸透镜成像均是光沿直线传播形成的

1．关于光现象，下列说法正确的是 (　　　 )

A．用磨砂玻璃做教室的黑板是为了克服漫反射

B．看到池子里的水深比实际的浅是由于光的折射所致

C．雨后天空出现彩虹是由于光的反射形成的

D．光的色散现象说明彩色光是由白光组成的

29．(5分)某同学利用图(a)所示的电路研究灯泡L₁(6V，1.5W)、L₂(6V，10W)的发光情况(假设灯泡电阻恒定)，图(b)为实物图．

(1)他分别将L₁、L₂接入图(a)中的虚线框位置，移动滑动变阻器的滑片P，当电压表示数为6V时，发现灯泡均能正常发光．在图(b)中用笔线代替导线将电路连线补充完整．

(2)接着他将L₁和L₂串联后接入图(a)中的虚线框位置，移动滑动变阻器的滑片P，当电压表示数为6V时，发现其中一个灯泡亮而另一个灯泡不亮，出现这种现象的原因是___________________________________▲___________________________________．

(3)现有如下器材：电源E(6V，内阻不计)，灯泡L₁(6V，1.5W)、L₂(6V，10W)，L₃(6V，10W)，单刀双掷开关S．在图(c)中设计一个机动车转向灯的控制电路：当单刀双掷开关S与1相接时，信号灯L₁亮，右转向灯L₂亮而左转向灯L₃不亮；当单刀双掷开关S与2相接时，信号灯L₁亮，左转向灯L₃亮而右转向灯L₂不亮．

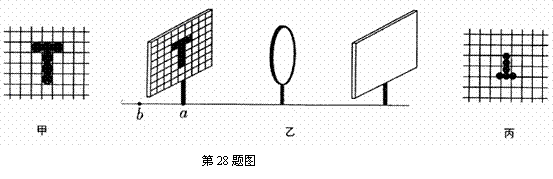

28．(6分)小明在“探究凸透镜成像规律”实验中，用装有6个发光二极管的有方格的白纸板做发光物体，如图甲所示．又用这种有同样大小方格的白纸板做光屏．将发光物体、凸透镜和光屏组装到光具座上并调整好．

(1)当发光物体在a点时，如图乙所示，在光屏上成的像如图丙所示．则光屏上的像是倒立、______▲______的实像．将发光物体由a点移动到b点，要想找到像的位置，应移动光屏，直到__________________▲______________________为止．

(2)用这种发光物体和光屏做实验，最主要的一条优点是：

_________________________________▲_____________________________________．

(3)如图乙所示，当发光物体在a点时，物与像之间的距离为s₁；当发光物体在b点时，物与像之间的距离为s₂，则s₁______▲_____s₂．(选填“＞”“＝”“＜”)

(4)小明探究完凸透镜成像规律后，接着又做了一个观察实验．他把光屏取下来，把发光物体放在凸透镜左侧，从凸透镜右侧沿主光轴向透镜方向观察，如图丁所示．当眼睛离凸透镜较远时看到了发光物体的倒立的像，离凸透镜较近时看不到这个像了，请分析并说明原因．

________________________________▲______________________________________．

27．(7分)小明和小华在学习了液体压强的知识后用加长的饮料瓶做了如图所示的实验，在饮料瓶中灌满水，然后在瓶的a、b、处各扎一个小孔，观察其后发生的现象．

(1)他们发现小孔b中射出水流的速度比小孔a中的大，你认为其原因是________▲________．

(2)经过反复的试验，他们发现从小孔中射出水流的射程s(从小孔处到落地点的水平距离OA)跟小孔到地面的高度H这两个因素有关．为了研究水流的射程s与h、H之间的关系，他们将饮料瓶放置在水平桌面边缘，看到如图所示的现象，由此他们得出了结论：小孔距水面的深度h越大，水流的射程越大．

　你认为根据图示的现象能否得出上述结论？请说明你的理由．

_____▲____，____________________▲__________________．

(3)测量水流的射程s，需要_____▲_______(填测量工具)．请你运用学过的物理知识帮助他们确定水流射程起点O的位置，写出具体的方法．

______________________________▲__________________________________．

(4)他们在实验中测得数据如下表所示：

根据表中数据，可以得出结论：___________________▲__________________________．

26．(8分)太阳能将成为21世纪大规模开发的一种可再生清洁能源．北京奥运会的标志性工程--国家体育馆(“鸟巢’’工程)采用太阳能电力这一绿色能源，“鸟巢”安装的太阳能发电系统直接为十二个主通道供电．

(1)奥运会期间“鸟巢”工程提供的130kW太阳能发电系统连续正常工作200h，得到了多少电能？若这些电能全部转化成内能，能使多少千克的20℃的水烧开？

(2)若这太阳能发电系统的电能改由火力发电来提供，则每分钟将增加约3.2kg的二氧化碳排放量，造成大气污染．已知在通常情况下二氧化碳气体的密度为1．98kg／m³，则奥运会期间由于使用该太阳能发电系统而减少排放的二氧化碳气体在通常情况下的体积多大?

　(3)已知太阳向空间辐射能量的总功率约为3.8×10²³kW，辐射到地球的太阳能总功率约为其中的二十亿份之一，其中约47%能穿越大气层到达地面，某企业生产的一块接收面积为2m²的太阳能电池板，其光电转化率为17%，则它的发电功率约是多大？(地球视为球体，其半径为6400km)(结果保留两位小数)

(本题解答要求：要写出依据的主要公式或变形公式，要有数据代入和运算结果)

25．(12分)如图是某同学设计的“风力测试仪”的原理图．电源电压6V，R₀为定值保护电阻，AB为长20cm、阻值为50Ω的均匀电阻丝．OP为质量、电阻均不计的金属细杆，下端连接一个重为2N的圆球P．闭合开关S，无风时，OP下垂并与电阻丝的B端接触；有风时，圆球 P受风力作用，使金属细杆OP绕悬挂点O偏转，当偏转到电阻丝的A端时，电流表示数为0.6A．已知悬挂点O与电阻丝B端为10cm，金属细杆OP始终与电阻丝AB接触良好且无摩擦，求：

(1)无风时电流表示数；

(2) 在风力作用下，当金属细杆OP在图示位置静止时，作出F_风的力臂；

(3) 求当金属细杆OP滑在AB中点时圆球P受风力大小为多少牛？，此时电路消耗的总功率为多少？

　 (4)若将电流表的刻度该改为风力刻度值，请问表盘刻度均匀吗？简要说明道理；

　 (5)请你为该设计提出恰当的评价或两点合理化建议．

(本题解答要求：要写出依据的主要公式或变形公式，要有数据代入和运算结果)

24．(4分)小明同学在“测定滑轮组机械效率”的实验中，用如图所示的装置匀速吊起钩码，并记录了如下实验数据：

根据实验数据，小文同学计算机械效率的过程如下：

有用功　　　 W_有用=(G₁+G₂)h=(4十0.4) ×0.1J=0.44J

总功　　　　 W_总=FS= 1. 6 ×0.3J=0. 48J

机械效率：

答：当匀速吊起4N重的钩码时，该滑轮组的机械效率约为91.7%．

小明同学的计算过程是否正确？如有错误，请在下方空白处说明错误之处，并对滑轮组的机械效率作出正确解答．

(本题解答要求：要写出依据的主要公式或变形公式，要有数据代入和运算结果)
