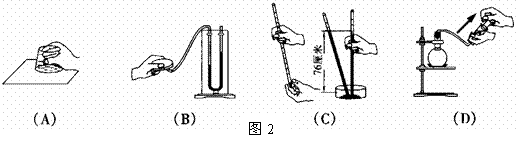

3．在图2中，能够测出大气压值的实验是

2．下列现象不能说明大气压存在的是(　 )

A、堵住茶壶盖上的小孔，茶壶里的水就不容易被倒出来

B、用塑料吸管能把饮料吸入口中

C、生产灯泡时，抽气机能抽出灯泡内的空气

D、两块玻璃板的表面用水浸湿，将两块合在一起，很难分开

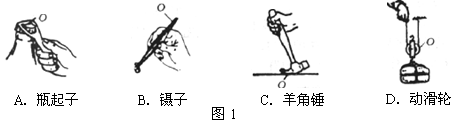

1.在图1所示的简单机械中，属于费力杠杆的是

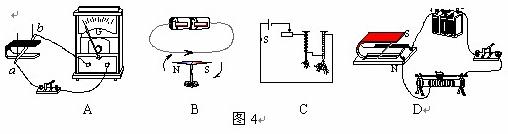

5、(2006年山东省)图4是有关电与磁实验的装置图，其中用来研究磁场对电流作用的是

4、(2006年乐山市)下列将电能转化为机械能的是　　　 D

　　 A．发电机　　 B．电视　　 C．日光灯　　 D．电动机

3、(2006年镇江市)在安装直流电动机模型的实验中，安装完毕后闭合开关，线圈沿顺时针方向转动，要想使线圈沿逆时针方向转动，正确的做法是(　 )

A．减少一节电池　　　　　　　　　　　　　　　　 B．调换磁性更强的磁铁

C．把电源正、负极和磁铁南、北极同时对调　　　　 D．把电源正、负极对调或磁铁南、北极对调

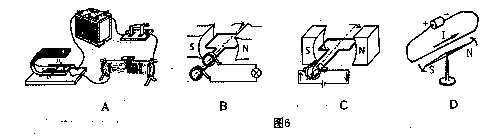

2、(2006泰州市)下列四幅图中能说明发电机的工作原理的是(　　　　 )

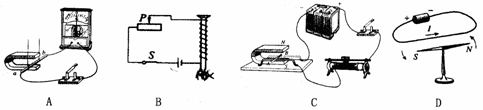

1、(2006年南京市)图示四个演示实验中，能够说明电磁感应现象的是

.

8、(2006年山东省)请在图9中标出螺线管N、S极。

例3：(2006年泰州市)小文同学学习了有关物理知识后，设想制作一个电动充气泵，她画出了如图15所示的结构示意图，图中E为电流大小和方向都不断变化的交流电．

(1)你认为小文的设想运用了哪些物理知识？(至少写出3个)

①　　　　　　　　　　　　　　　　　　 　　　　　　；

②　　　　　　　　　　　　　　　 　　　　　　　　　　　；

③　　　　　　　　　　　　　 　　　　　　　　　　　　　．

(2)若电流从电源的a端流入时，小磁铁向下运动，则此时电磁铁的上端为 　　极，小磁铁的下端为　 极．

例4 　2006广州市 小芳在做探究感应电流方向与哪些因素有关时，猜想金属棒在磁场中运

动产生的感应电流的方向可能与磁场的方向有关，也可能与金属棒的运动方向有关。

　　 她设计了如下实验，装置如图22．

　　 ①使金属棒向石运动，看到电流表指针向左偏．

　　 ②把磁铁南、北极上下对调，金属棒变为向左运动，

看到电流表指针仍向左偏．根据以上现象，小芳得出感应

电流的方向与磁场的方向、棒的运动方向无关的结论．

　　 你认为小芳的结论正确吗？若认为正确请说明现由．

若有错，分析小芳得出错误结论的原因．

7、(2006年太原市)在图7中根据电流方向标出通电螺线管的N，S极．(如图所示)
