10．(18分)⑴图甲为20分度游标卡尺的部分示意图，其读数为 　　　　　mm；图乙为螺旋测微器的示意图，其读数为 　　　　mm。

⑵某同学用电火花计时器(其打点周期T=0.02s)来测定自由落体的加速度。试回答：

①下列器材中，不需要的是　 　　　　(只需填选项字母)。

A．直尺　　　　　 B．纸带　　　　 C．重锤　　　　 D．低压交流电源

②实验中在纸带上连续打出点1、2、3、……、9，如图所示，由此测得加速度的大小为　 　　　m/s²。

③当地的重力加速度大小为9.8m/s²，测量值与实际值有差异的主要原因是　 　。

(3)某学习小组为探究导电溶液的电阻在体积相同时，电阻值与长度的关系。选取了一根乳胶管，里面灌满了盐水，两端用粗铜丝塞住管口，形成一段封闭的盐水柱。进行了如下实验：

1该小组将盐水柱作为纯电阻，粗测其电阻约为几千欧。现采用伏安法测盐水柱的电阻，有如下实验器材供选择：

A．直流电源：电动势12V，内阻很小，额定电流为1A；

B．电流表A₁：量程0-10mA，内阻约10Ω；

C．电流表A₂：量程0-600 mA，内阻约0.5Ω；

D．电压表V：量程0-15V，内阻约15kΩ；

E．滑动变阻器R₁：最大阻值10Ω；

F．滑动变阻器R₂：最大阻值5kΩ；

G．开关、导线等

在可供选择的器材中，应选用的电流表是 　　(填“A₁”或“A₂”)，应该选用的滑动变阻器是 　　(填“R₁”或“R₂”)。

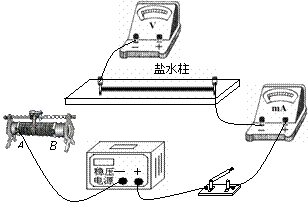

2该小组已经完成部分导线的连接，请你在实物接线图中完成余下导线的连接。

3握住乳胶管的两端把它均匀拉长，多次实验测得盐水柱长度L、电阻R的数据如下表：

为了研究电阻R与长度L的关系，该小组用纵坐标表示电阻R，作出了如图所示的图线，你认为横坐标表示的物理量是　　 　　　　　。

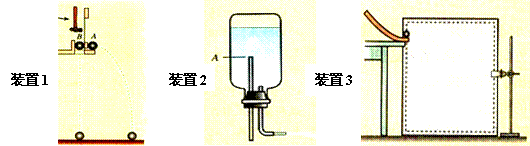

8.在探究平抛运动的规律时，可以选用下列各种装置图，以下操作合理的是　 (　　　 )

A．选用装置图1研究平抛物体竖直分运动，应该用眼睛看A、B两球是否同时落地

B．选用装置图3要获得稳定的细水柱所显示的平抛轨迹，竖直管上端A一定要低于水面

C．选用装置图2要获得钢球的平抛轨迹，每次不一定要从斜槽上同一位置由静止释放钢球

D．除上述装置外，也能用数码照相机拍摄钢球做平抛运动时每秒15帧的录像获得平抛轨迹

第Ⅱ卷(非选择题　共54分)

8．如图所示的直线是真空中某电场的一条电场线，A、B是这条直线上的两点，一带正电粒子以速度v_A经过A点向B点运动，经过一段时间后，粒子以速度v_D经过B点，且v_B与v_A方向相反，不计粒子重力，下面说法正确的是：　

A．A点的场强一定大于B点的场强

B．A点的电势一定低于B点的电势

C．粒子在A点的速度可能小于在B点的速度

D．粒子在A点的电势能一定小于在B点的电势能

7．如图甲为理想变压器，其原、副线圈的匝数比为4︰l，电压表和电流表均为理想电表，原线圈接如图乙所示的正弦交流电，图中R_t为NTC型热敏电阻，R₁为定值电阻。下列说法正确的是

A．交流电压u的表达式u =(V)

B．变压器原、副线圈中的电流之比为1︰4

C．变压器输入、输出功率之比为1︰4

D．R_t处温度升高时，电压表和电流表的示数均变大

6．两根相距为L的足够长的金属直角导轨如图所示放置，它们各有一部分在同一水平面内，另一部分垂直于水平面。质量均为m的金属细杆ab、cd与导轨垂直接触形成闭合回路，杆与导轨之间的动摩擦因数均为μ，导轨电阻不计，回路总电阻为2R。整个装置处于磁感应强度大小为B，方向竖直向上的匀强磁场中。当ab杆在平行于水平导轨的拉力F作用下以速度v₁沿导轨匀速运动时，cd杆也正好以速度v₂向下匀速运动。重力加速度为g。下列说法中正确的是　　　　　　　　　　　　 (　 　　　)

A．ab杆所受拉力F的大小为B²L²v₁/2R+μmg　　

B．cd杆所受摩擦力为零

C．回路中的电流强度为BL(v₁+v₂)/2R　　

D．μ与v₁大小的关系为μ＝2Rmg/B²L²v₁

5．如图甲所示，质量为m＝1kg的物体置于倾角

θ＝37º的固定粗糙斜面上。对物体施以平行于

斜面向上的拉力F，t₁＝1s时撤去拉力，物体运

动的部分v-t图像如图乙所示，则下列说法中正确的是：(g＝10m/s²)　　　 (　 　　)

A．拉力F的大小为20N

B．1s末重力的即时功率为120W

C．物体运动到最高点的时间为3s　　

D．t＝4s的物体的速度大小为10m/s

4．据中新社3月10日消息，我国将于2011年上半年发射“天宫一号”目标飞行器，2011年下半年发射“神舟八号”飞船并与“天宫一号”实现对接。某同学得知上述消息后，画出“天宫一号”和“神舟八号”绕地球做匀速圆周运动的假想图如图所示，A代表“天宫一号”，B代表“神舟八号”，虚线为各自的轨道。由此假想图，可以判定

A．“天宫一号”的运行速率大于“神舟八号”的运行速率

B．“天宫一号”的周期小于“神舟八号”的周期

C．“天宫一号”的向心加速度大于“神舟八号”的向心加速度

D．“神舟八号”适度加速有可能与“天宫一号”实现对接

3．如图为一攀岩运动员正沿竖直岩壁缓慢攀登，由于身背较重的行囊，重心上移至肩部的O点，总质量为60kg。此时手臂与身体垂直，手臂与岩壁夹角为53°。则手受到的拉力和脚受到的作用力分别为(设手、脚受到的作用力均通过重心O，g取10m/s²，sin53°=0.8, cos53°=0.6)(　　 　)

A．360N　 480N　　　　 B．480N　 360 N

C．450N　 800N　　　　 D．800N　 450N

2.现代装修更多考虑使用的方便和节能，如楼上与楼下或门口与屋内等通常是两个开关可以独立控制同一盏灯，在下图中能达到这种要求的电路是　 (　　 　)　

1．下列叙述中，不符合物理学史事实的有　　　　　　　　　　　　　　　　 (　　 　)

A．托马斯·杨通过对光的干涉的研究，证实了光具有波动性

B．爱因斯坦为了解释光电效应的规律，提出了光子说

C．卢瑟福通过对α粒子散射实验的研究，提出了原子的核式结构学说

D．贝克勒尔通过对天然放射性的研究，发现了原子核是由质子和中子组成的
