5．若横轴为R(电路为电压表和电阻箱串联，接上电源开关)，则 　　若横轴为(电路为电压表和电阻箱并联，接上电源开关)，则，

4．B　 　　D 　，电路图为变阻器分压，电流表外接，连线略

3. 375　 　　　I　 　　　R₀　

2.　 ⑴.红黑表笔短接，调节欧姆调零电阻，使指针指0Ω ⑵.D

⑶.0.260　 ⑷.12　 ⑸.利用直流电压10V量程，逐段测量各元件和导线两端电压

1.①A、C、E　 ②C

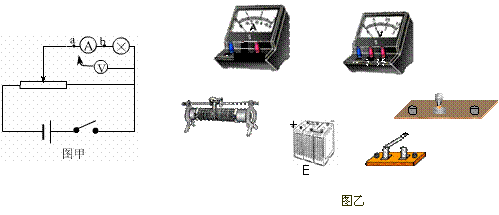

10．有一小灯泡，标有＂10V2W＂，现用如图甲所示的电路，测定它在不同电压下的实际功率与电压间的关系．实验中需要测定通过小灯泡的电流和它两端的电压．现备有下列器材：

A．直流电源，电动势12V，内电阻不计

B．直流电流表，量程0.6A，内阻约为0.1W

C．直流电流表，量程300mA，内阻约为5W

D．直流电压表，量程15V，内阻约为15kW

E．滑动变阻器，最大电阻5W，额定电流2A

F．滑动变阻器，最大电阻1kW，额定电流0.5A

G．开关，导线若干

①为了尽可能提高实验精度，实验中所选电流表为_{＿＿＿＿＿＿}，所选滑动变阻器为_{＿＿＿＿＿＿}(只填所列选项前的字母)

②图甲中电压表末接入电路的一端应接于_{＿＿＿＿＿＿}点(填＂a＂或＂b＂)

③根据完善后的电路图，将图乙中所给实物连成实验电路．

练习答案

9．在把电流表改装成电压表的实验中

(1)一微安表量程为200 mA，内阻约500 W，现用半偏法测其内阻，电路如图所示，下列几组仪器中，可以使用的一组是(　　　 )

A． 电源电动势E=1.5 V，滑动变阻器R：0~1 kW，变阻箱R^′：0~999.9 W

B．电源电动势E=1.5 V，滑动变阻器R：0~10 kW，变阻箱R^′：0~999.9 W

C．电源电动势E=3 V，滑动变阻器R：0~20 kW，变阻箱R^′：0~999.9 W

D．电源电动势E=3 V，滑动变阻器R：0~40 kW，变阻箱R^′：0~999.9 W

(2)用右图所示的电路去测定电流表的内阻r_g,正确连接实物后，实测步骤如下：

A． 合上开关S₁，调整R的阻值，使电流表指针偏转到满刻度；

B． 断开S₁，记下R^′的值；

C．　 合上开关S₂，调整R和R^′的阻值，使电流表指针偏转到正好是满刻度的一半；

D．按电路图连好电路且S₁和S₂处于断开状态，将R阻值调至最大。

上述步骤中有错误的是　　　 ，应改为　　　　　　　　　　　　　　　　　 。改正后正确操作步骤的顺序为　　　　　　 (只填字母)。

只有满足　　　 时可认为r_g= R^′，因为并入R^′后电路的总电流会变　　 ，故电流表内阻的测量值比真实值稍　 (填“大”或“小”)。

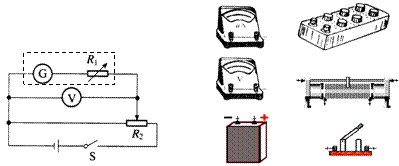

(3)现在把改装的电压表(虚线框内所示)跟标准电压表进行核对。实验电路图如下左图，按此电路图将所给实物连成测量电路。

8．在测定电阻的实验中，比较简便、直观的方法有半偏法、替代法等：

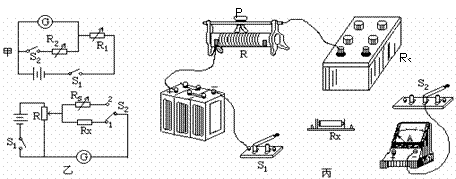

①．在测定电流表内阻R_g的实验中，使用如图甲所示的电路，当S₂断开，S₁闭合，且R₁调到9900Ω时，电流表的指针转到满偏0.2mA，再闭合S₂，将R₂调到90Ω时，电流表指针恰好指在一半刻度，则电流表的内阻R_g=　　　 Ω，此值较R_g的真实值

　　　 (填偏大、偏小或相等)．

② 在用替代法测电阻的实验中，测量电路如乙图所示，图中R是滑动变阻器，R_s是电阻箱，R_x是待测高阻值电阻，S₂是单刀双置开关，G是电流表。

(1)．按电路原理图将丙图(图中已连好4根导线)所示的器材连成测量电路。

(2)．实验按以下步骤进行，并将正确答案填在图中横线上。

A．将滑动片P调至电路图中滑动变阻器的最右端，将电阻R调至最大，闭和开关S₁，将开关S₂拨向位置“1”，调节P的位置，使电流表指示某一合适的刻度I。

B．再将开关S₂拨向位置“2”，保持　　　　　 位置不变，调节　　　　 ，使电流表指示的刻度仍为I。

7．1如图-1为一多用电表示意图,其中K为选择开关,T为调零电阻，该多用电表的电阻测量档共有×1、×10、×100、×1k四个档次，现用该表测量一大约为3kΩ的电阻,测量的部分操作步骤如下,请在横线上填写相关内容：

(1)调节选择开关K,使它的尖端指向　　　　　 ；

(2)将红、黑表笔分别插入正、负插孔中，表笔相互接触，调节　　　　 ，使电表指针指向右侧刻度为0的位置

(3)最后读出待测电阻的阻值

2．某同学在测量另一电阻时，电表的读数如图-2，则待测电阻阻值为　　　 。

3．由于多用电测电阻误差较大，为了精确测定2中的待测电阻，某同学设计了如图-3所示的测量电路

(1)根据该电路，简要说明该同学的实验步骤：

①　　　　　　　　　　　　　　　　 。

②　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

③　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

④　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 　　　　

(2)在图4中将实验实物图连接起来

6.甲同学设计了如图所示的电路测电源电动势E及电阻R₁和R₂的阻值。实验器材有：待测电源E(不计内阻)，待测电阻R₁，待测电阻R₂，电压表V(量程为1.5V，内阻很大)，电阻箱R(0-99.99Ω)，单刀单掷开关S₁，单刀双掷开关S₂，导线若干。

①先测电阻R₁的阻值。请将甲同学的操作补充完整：闭合S₁，将S₂切换到a，调节电阻箱，读出其示数r和对应的电压表示数U₁，保持电阻箱示数不变，将S₂切换到b ，读出电压表的示数U₂。则电阻R₁的表达式为R₁＝__________。

②甲同学已经测得电阻R1＝4.8Ω，继续测电源电动势E和电阻R₂的阻值。该同学的做法是：闭合S₁，将S₂切换到a，多次调节电阻箱，读出多组电阻箱示数R和对应的电压表示数U，由测得的数据，绘出了如图所示的图线，则电源电动势E＝　　　　　 ，电阻R₂＝　　　　　　 　。

　③利用甲同学设计的电路和测得的电阻R₁，乙同学测电源电动势E和电阻R₂的阻值的做法是：闭合S₁，将S₂切换到b，多次调节电阻箱，读出多组电阻箱示数R和对应的电压表示数U，由测得的数据，绘出了相应的图线，根据图线得到电源电动势E和电阻R₂。这种做法与甲同学的做法比较，由于电压表测得的数据

范围　　　　　 　(选填“较大”、“较小”或“相同”)，所以　　　　 　同学的做法更恰当些。
