23．(18分)如图所示是一种测定风速的装置，一个压力传感器固定在竖直墙上，一弹簧一端固定在传感器上的M点，另一端N与导电的迎风板相连，弹簧穿在光滑水平放置的电阻率较大的金属细杆上，弹簧是不导电的材料制成的。测得该弹簧的形变量与压力传感器示数关系见下表。

迎风板面积S=0.50m²，工作时总是正对着风吹来的方向。电路的一端与迎风板相连，另一端在M点与金属杆相连。迎风板可在金属杆上滑动，且与金属杆接触良好。定值电阻R=1.0Ω，电源的电动势E=12V，内阻r=0.50Ω。闭合开关，没有风吹时，弹簧处于原长L₀=0.50m，电压传感器的示数U₁=3.0V，某时刻由于风吹迎风板，电压传感器的示数变为U₂=2.0V。求：

(1)金属杆单位长度的电阻；

(2)此时作用在迎风板上的风力；

(3)假设风(运动的空气)与迎风板作用后的速度变为零，空气的密度为1.3kg/m³，求风速多大。

22．(16分)原地跳起时，先屈腿下蹲，然后突然蹬地。从开始蹬地到离地是加速过程(视为匀加速)，加速过程中重心上升的距离称为“加速距离”。离地后重心继续上升，在此过程中重心上升的最大距离称为“竖直高度”。现有下列数据：人原地上跳的“加速距离”d₁=0.50m，“竖直高度”h₁=1.Om；跳蚤原地上跳的“加速距离”d₂=O.00080m，“竖直高度”h₂=0.10m。假想人具有与跳蚤相等的起跳加速度，而“加速距离”仍为0．50m，则人上跳的“竖直高度”是多少?

21．(18分)

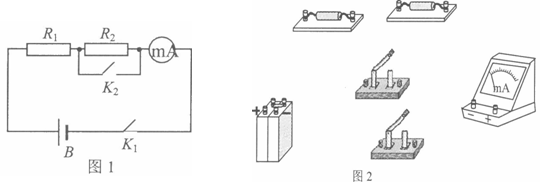

　　 (1)(6分)利用图1所示的电路测量电流表的内阻R_A。图中R₁、R₂为电阻，K₁、K₂为电键，B是电源(内阻可忽略)。

　　 ①根据图1所给出的电路原理图，在图2的实物图上连线。(3分)

②已知R₁=140Ω，R2=60Ω。当电键K1闭合、K2断开时，电流表读数为6.4mA；当K1、K2均闭合时，电流表读数为8.5mA。由此可以求出R_A= ___　 Ω。(3分)

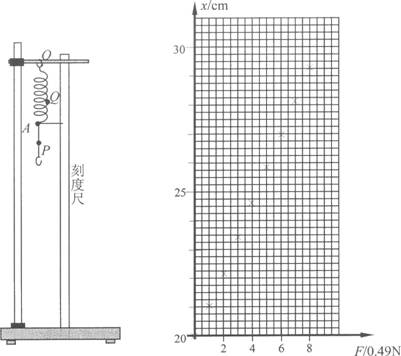

(2)(12分)将弹簧的上端O点固定悬吊在铁架台上，旁边置一刻度尺，刻度尺的零刻线跟O点对齐，在弹簧的下部A处做一标记，如固定一个指针。在弹簧下端的挂钩上挂上钩码(每个钩码的质量都是50g)，指针在刻度尺上指示的刻度x。逐个增加所挂钩码的个数，刻度x随挂钩上的钩码的重量F而变化，几次实验测得相应的F、x各点描绘在图中。

①请在图中描绘出x随F变化的图象。

②由图象得出弹簧的劲度系数k_A=　 ____ N/m。(2分)(结果取2位有效数字)。

③此弹簧的弹力大小F_弹跟弹簧伸长△x的关系是______________。(2分)

④如果将指针固定在A点的下方P处，再做出x随F变化的图象，得出弹簧的劲度系数与k相比，可能是　　 (　　 )

　 A．大于k_A　　　 B．等于k_A

　 C．小于k_A　　　 D．无法确定　　 (3分)

　 ⑤如果将指针固定在A点的上方Q处，再做出x随F变化的图象，得出弹簧的劲度系数与k相比，可能是　　 (　　 )

　A．大于k_A　　　 B．等于k_A

　C．小于k_A　　　 D．无法确定　　 (3分)

20．如图所示，在光滑的水平面上，有一垂直向下的匀强磁场分布在宽度为L的区域内，现有一个边长为a(a<L)的正方形闭合线圈以初速度v_o垂直磁场边界滑过磁场后，速度为v(v<v_o)，则

A．完全进入磁场中时，线圈的速度大于

B．完全进入磁场中时，线圈的速度等于

C．完全进入磁场中时，线圈的速度小于

D．完全进入磁场中时，线圈的速度等于v_o

第Ⅱ卷

(非选择题，共180分)

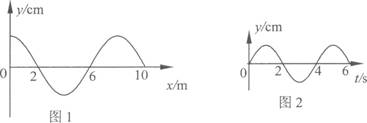

19．一列简谐横波在t=O时刻的波形图如图1所示。其中坐标为x₁=2m的质元的振动图像如图2所示。那么对于坐标为x₂=14m的质元的振动图像是下面四个图中的

18．飞往月球的航天器到了月球上空先以速度v绕月球作圆周运动，为了使航天器较安全的落在月球上的B点，在轨道A点点燃火箭发动器作出短时间的发动，向外喷射高温燃气，探测器通过喷气来改变运行轨道。以下关于喷气方向的描述中正确的是

A．与v的方向一致

B．与v的方向相反

C．垂直v的方向向右

D．垂直v的方向向左

17．如图所示，一物体以一定的初速度沿水平面由A点滑到B点，摩擦力做功为W₁，若物体从沿两斜面滑到，摩擦力做功为W₂，已知物体与各接触面的动摩擦因数均相同，则

A．W₁>W₂

B．W_l=W₂

C．W₁<W₂

D．不能比较W_l和W₂的大小

16．某同学在研究电源的路端电压与电流的关系和电阻R₁、R₂的电压与电流的关系时，根据实验数据画出了U-I图线、如右图所示。用此电源和电阻R₁、R₂组成电路。R₁、R₂可以同时接入电路，也可以单独接入电路。为使电源输出功率最大，他可采用的接法是

A．将R₁、R₂串联后接到电源两端

B．将R₁、R₂并联后接到电源两端

c．将R_l单独接到电源两端

D．将R₂单独接到电源两端

15．用比值法定义物理量是物理学中一种常用的方法。下面四个物理量都是用比值法定义的，其中定义式正确的是

A．加速度　 　　　　　B．磁感应强度　

C．电场强度　 　　　D．电阻　

14．用a、b两束单色光分别照射到同一双缝干涉装置上，在距双缝恒定距离的屏上得到如图所示的干涉图样，其中图(甲)是a光照射时形成的图样，图(乙)是b光照射时形成的图样，则关于a、b两束单色光，下列说法中不正确的是

A．若a光照在某金属上恰好能发生光电效应．则b光照在该金属上不能发生光电效应

B．在水中a光传播的速度较大

C．在相同的环境下，b光更容易发生全反射

D．若a光是氢原子的核外电子从第三轨道向第二轨道跃迁时产生的，则b光可能是氢原子的核外电子从第四轨道向第二轨道跃迁时产生的
