13．图中的四幅图片是生活和生产中的场景，对其能量变化的描述中，错误的是[ ]

A．甲图中，货物被举高后内能增加了　 　　　　B．乙图中，列车速度增大后动能增加了

C．丙图中，握力计发生形变后弹性势能增加了　 D．丁图中，飞机升空后重力势能增加了

12．下面各组材料，均为导体的是[ ]

A．塑料和铁　　　　　 B．盐水和铜　　　　　 C．铝和煤油　　　 D．空气和石墨

11．自行车是我们熟悉的交通工具。从自行车的结构和使用来看，它涉及到不少有关摩擦的知识。以下分析中，正确的是[ ]

A．脚踏凹凸不平是通过增大接触面积来增大摩擦的

B．轮胎上制有花纹是通过改变接触面粗糙程度来减小摩擦的

C．刹车时用力捏刹车把是通过增大压力来增大摩擦的

D．在转动的部分加润滑油是通过变滑动为滚动来减小摩擦的

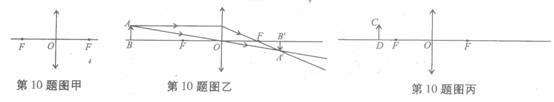

10．凸透镜成像规律可以通过画光路图去理解。在光路图中凸透镜用图甲表示，O点为光心，F为其焦点。图乙是运用经过凸透镜的两条特殊光线，所画物体AB 经凸透镜成的像A'B'的光路图。请参照图乙，在图丙中画出物体CD 经过凸透镜所成的像C'D'的光路图。

9．图为我们实验室所用电流表的内部结构示意图。当接入电路，有电流通过线圈时，线圈带动指针偏转。该电流表的工作原理是__________________________________________。

8．如图所示，AOB为一机械设备的简化示意图，我们可以把它看成杠杆(自重不计)，已知AO=2OB。固定O点，使OB 处于水平位置，此时B 端挂一重为40N 的物体，要使杠杆不发生转动，至少需在A 端施加F=______N 的力，在图上画出此时力F的方向。

7．如图所示，把漆包线密绕在一圆柱形纸筒上，就成为一个螺线管。把线两端的漆刮掉，通过滑动变阻器与电源相连。闭合开关，就有电流通过密绕的线圈，请在图上标出此时螺线管的N、S极。

6．如图是测定小灯泡电功率的实验电路。闭合开关S，使滑片P向左不断移动，则电流表的示数_______(选填“增大”、“不变”或“减小”)，小灯泡消耗的电功率_______(选填“增大”、“不变”或“减小”)。

5．现在地震时有发生，于是人们开始重视加固维修房屋，常常可以看到图示的场景。假如该工人通过滑轮把50㎏的水泥缓缓提升4m 到房顶，所用拉力约300N。该机械的效率约为__________。

4．啄木鸟有“森林医生”的美誉，这是因为它有坚而硬的喙(hui)。我们有时就能看到它用喙将树木啄破，吃掉害虫的情景。粗略估计啄树木时施加力的大小约为0.5N，喙与树木的接触面积约为10^-6m²，则喙啄树木时产生的 压强约为_____Pa。
