23.如图所示，虚线上方有场强为E的匀强电场，方向竖直向下，虚线上下有磁感应强度相同的匀强磁场，方向垂直纸面向外，a b是一根长的绝缘细杆，沿电场线放置在虚线上方的场中，b端在虚线上，将一套在杆上的带正电的小球从a端由静止释放后，小球先作加速运动，后作匀速运动到达b端，已知小球与绝缘杆间的动摩擦系数μ＝0.3，小球重力忽略不计，当小球脱离杆进入虚线下方后，运动轨迹是半圆，圆的半径是，求带电小球从a到b运动过程中克服摩擦力所做的功与电场力所做功的比值。

22.如图所示，带电粒子在真空环境中的匀强磁场里按图示径迹运动。径迹为互相衔接的两段半径不等的半圆弧，中间是一块薄金属片，粒子穿过时有动能损失。试判断粒子在上、下两段半圆径迹中哪段所需时间较长？(粒子重力不计)

21.如图所示，带负电的粒子垂直磁场方向进入圆形匀强磁场区域，出磁场时速度偏离原方向60°角，已知带电粒子质量m=3×10^-20kg，电量q=10^-13C，速度v₀=10⁵m/s，磁场区域的半径R=3×10^-1m，不计重力，求磁场的磁感应强度。

20.铜棒质量为0.1kg，静卧于相距8cm的水平轨道上，两者间的动摩擦因数为0.5，现从一轨道载送5A电流至另一轨道，欲使铜棒滑动，两轨道间所加的匀强磁场磁感应强度最小值为多少？

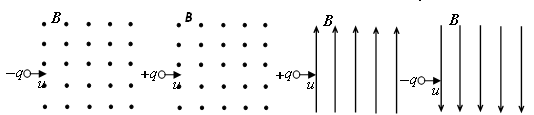

19.试判断图所示带电粒子刚进入磁场时所受的洛仑兹力的方向。

18.如图所示，阴极射线管(A为其阴极)放在蹄形磁铁的N、S两极间，射线管的B极接在直流高压电源的____极.此时，荧光屏上的电子束运动轨迹________偏转(选填“向上”、“向下”或“不”).

17.有电子()，原子()，氘核()，氚()，以同样的速度垂直进入同一匀强磁场中，它们都做匀速圆周运动，则轨道半径最大的粒子是_________，周期最大的粒子是_________。

16.电视显像管应用了电子束磁偏转的道理。实际上，在水平方向和竖直方向都有磁场，它们是水平方向的磁场使电子束产生　　　 方向的分速度，而　　　　 方向的磁场使电子束产生水平方向的分速度。

15.一根长2m的直导线，通有1A的电流，把它放在B=0.2T的匀强磁场中，并与磁场方向垂直，导线所受的安培力是　　　　　　 N。

14.三个速度大小不同的同种带电粒子，沿同一方向从图中长方形区域的匀强磁场上边缘射入，当它们从下边缘飞出时对入射方向的偏角分别为90°、60°、30°，则它们在磁场中运动的时间之比为：

A．1：1：1　 　　 B．1：2：3　

C．3：2：1　　　 D．1：：
