16.磁体和电流之间、磁体和运动电荷之间、电流和电流之间都可通过磁场而相互作用，此现象可通过以下实验证明：

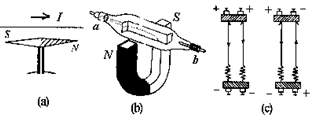

(1)如图(a)所示，在重复奥斯特的电流磁效应实验时，为使实验方便效果明显，通电导线应_______　　 。

A．平行于南北方向，位于小磁针上方

B．平行于东西方向，位于小磁针上方

C．平行于东南方向，位于小磁针下方

D．平行于西南方向，位于小磁针下方

此时从上向下看，小磁针的旋转方向是_________________

(2)如图(b)所示，是一个抽成真空的电子射线管，从阴极发射出来的电子束，在阴极和阳极间的高压作用下，轰击到长方形的荧光屏上激发出荧光，可以显示出电子束运动的径迹。实验表明，在没有外磁场时，电子束是沿直线前进的。如果把射线管放在蹄形磁铁的两极间，荧光屏上显示的电子束运动径迹发生了弯曲，这表明：___________，图中a为____极。

(3)如图(c)所示，两条平行直导线，当通以相同方向的电流时，它们相互________，当通以相反方向的电流时，它们相互___________，这时每个电流都处在另一个电流的磁场里，因而受到磁场力的作用，也就是说，电流和电流之间，就像磁极和磁极之间一样，也会通过磁场发生相互作用。

15.如图所示，有一水平方向的匀强电场，场强为9×10³N／C。在电场内的竖直平面内作半径为1m的圆，圆心处放置电量为1×10^-6C的正点电荷，则圆周上C点处的场强大小为______N／C，方向________。

14.两平行金属板之间存在匀强电场，一带电粒子以初动能为E_k沿垂直电场线方向飞入，飞离电场时动能为初动能的2倍，若同一带电粒子初速度增加一倍，那么，它飞出电场时动能为初动能的____________倍。

13.点电荷A和B之间的距离为r，A带电量为Q，B带电量为-3Q，设静电力常量为k，则A、B之间的库仑力大小为　　　　　 ；若将A、B接触后再分开，然后放回原来的位置，则它们之间的库仑力大小变为　　　　　 。

12.将一定量的电荷Q，分成电量q、q＇的两个点电荷，为使这两个点电荷相距r时，它们之间有最大的相互作用力，则q值应为______。

11.如图所示，导体棒AB靠近带正电的导体Q放置。用手接触B端，移去手指再移去Q，AB带何种电荷______；若手的接触点改在A端，AB带何种电荷______。

10.如图所示是电容式话筒的示意图，它是利用电容器制作的传感器，话筒的振动膜前面镀有薄薄的金属层，膜后距膜几十微米处有一金属板，振动膜上的金属层和这个金属板构成电容器的两极，在两极间加一电压U，人对着话筒说话时，振动膜前后振动，使电容发生变化，导致话筒所在的电路中的其它量发生变化，使声音信号被话筒转化为电信号，其中导致电容变化的原因可能是电容器两板间的

A．距离变化　　　　　 B．正对面积变化

C．介质变化　　　　　 D．电压变化

9.某电解电容器上标有“25V、470μF”的字样，对此，下列说法正确的是

A．此电容器只能在直流25V及以下电压才能正常工作

B．此电容器只能在交流25V及以下电压才能正常工作

C．当工作电压是25V时，电容才是470μF

D．这种电容器使用时，不必考虑两个引出线的极性

8.如图所示，a、b、c、d是某电场中的四个等势面，它们是互相平行的平面，并且间距相等，下列判断中正确的是

A．该电场一定是匀强电场

B．这四个等势面的电势一定满足 _a－_b=_b－_c=_c－_d

C．如果_a＞_b，则电场强度E_a＞E_b

D．如果_a＜_b，则电场方向垂直于等势面由b指向a

7.两个相同的金属小球，带电量之比为1∶7，相距为r，两者相互接触后在放回原来的位置上，则它们间的库仑力可能为原来的

A．　　　 B．　　　 C．　　　 D．
