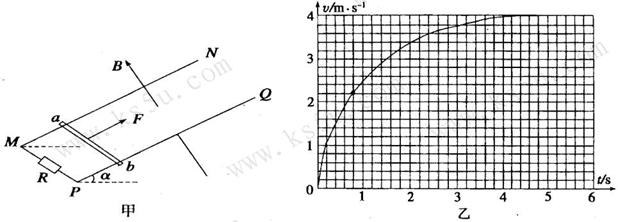

24．(18分)光滑平行的金属导轨MN和PQ，间距L=1.0m，与水平面之间的夹角=30⁰，匀强磁场磁感应强度B=2.0 T，垂直于导轨平面向上，MP间接有阻值R=2.0 的电阻，其它电阻不计，质量m=2.0 kg的金属杆ab垂直导轨放置，如图甲所示．用恒力F沿导轨平面向上拉金属杆ab，由静止开始运动，v-t图象如图乙所示，g = 10 m／s²,导轨足够长．求：

(1)恒力F的大小．

(2)金属杆速度为2.0 m/s时的加速度大小．

23．(16分)渝黔高速公路3月7日清晨，因雨雾天气导致一辆轿车和另一辆出现故障熄火停下来的卡车相撞．已知轿车刹车时产生的最大阻力为重力的0.8倍，当时的能见度(观察者与能看见的最远目标间的距离)约37 m，交通部门规定此种天气状况下轿车的最大行车速度60km/h．设轿车司机的反应时间为0.6 s，请你通过计算说明轿车有没有违反规定超速行驶? (g取10 m/s²)

22．(19分)(1)(8分)用双缝于涉测光的波长，实验中采用双缝干涉仪，它包括以下元件：

A．白炽灯　　　　 B．单缝屏　　　　 C．光屏

D．双缝屏　　　　 E．遮光筒　　　 　F．滤光片

(其中双缝屏和光屏连在遮光筒上)

①把以上元件安装在光具座上时，正确的排列顺序是(请用元件前英文字母表示)：

A　　　　　　　　　 (A已写好)．

②正确调节后，在屏上观察到红光的干涉条纹，用测量头测出10条红亮纹间的距离为a，改用绿色滤光片，其他条件不变，用测量头测出10条绿亮纹间的距离为b，则一定有a　　　 b．(填“大于”、“小于”或“等于”)

(2)(11分)有一段粗细均匀的导体，现要用实验的方法测定这种导体材料的电阻率，若已测得其长度和横截面积，还需要测出它的电阻值Rx。

①若已知这段导体的电阻约为30，要尽量精确的测量其电阻值，并且要求测量的示数变化范围尽可能大一些。除了需要导线、开关以外，在以下各选器材中应选用的是　　　　　 。(只填写字母代号)

A．电池(电动势14 V、内阻可忽略不计)　 B．电流表(量程0-0．6A，内阻约0.12)

C．电流表(量程0-10m A，内阻约12) D．电压表(量程0-3 V，内阻约3 k)

E．电压表(量程0-15 V，内阻约15 k)　 F．滑动变阻器(0-10，允许最人电流2.0A)

　 G．滑动变阻器(0-500 ，允许最大电流0.5 A)

②在方框中画出测这段导体电阻的实验电路图

③根据测量数据画出该导体的伏安特性曲线如右图所示，发现MN段明显向上弯曲。若实验的操作、读数、记录、描点和绘图等过程均正确无误，则出现这一弯曲现象的主要可能原因是

　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　。

21．如图所示，与纸平面平行斜向左下方的匀强电场里，用绝缘细线拴住的带 电　 小球在竖直平面内绕O做圆周运动，以下四种说法中正确的是

A．带电小球通过最高点时，细线的拉力可能最大

B．带电小球通过最高点时，细线的拉力可能最小

C．带电小球通过如图所示位置时，细线的拉力有可能最小

D．带电小球通过如图所示位置时，细线的拉力可能最大

20．如图所示，物体A和B用轻绳相连，挂在轻弹簧下静止不动，A的质

量为m，B的质量为M，弹簧的劲度系数为k．当连接A、B的绳突然

断开后，物体A将在竖直方向上做简谐运动，则A振动的振幅为

A．　　　　　　　　 B．

C．b　　　　 D．

19．如图所示，在x轴上方存在着垂直于纸面向里、磁

感应强度为B的匀强磁场，一个不计重力的带电粒

子从坐标原点O处以速度v进入磁场，粒子进入磁

场时的速度方向垂直于磁场且与x轴正方向成120⁰

角，若粒子穿过y轴正半轴后在磁场中到x轴的最

大距离为a，则该粒子的荷质比和所带电荷的正负是

A．，正电荷　　　　 B．，正电荷

C．，负电荷　　　　 D．，负电荷

18．“奋进”号宇航员斯蒂法尼斯海恩·派帕在2008

年11月18日进行太空行走时，丢失了一个工

具包，关于工具包丢失的原因可能是

A．宇航员松开了拿工具包的手，在万有引力作用下工具包“掉”了下去

B．宇航员不小心碰了一下“浮”在空中的工具包，使其速度发生了变化

C．工具包太重，因此宇航员一松手，工具包就“掉”了下去

D．由于惯性，工具包做直线运动而离开了圆轨道

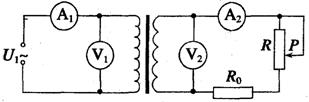

17．如图是街头变压器通过降压给用户供电的示意图．变压器输入电压是市电网的电压，不会有很大的波动．输出电压通过输电线输送给用户，输电线的电阻用R₀表示，变阻器R表示用户用电器的总电阻，当滑动变阻器触头P向下移动时，下列说法中错误的是

A．相当于在增加用电器的数目

B．变压器的输入功率在增大

C．A₁表的示数随A₂表的示数的增大而增大

D．V₁表的示数随V₂表的示数的增大而增大

16．卡车在水平路面上装着一只始终与它相对静止的集装箱，不计空气阻力，下列说法正确的是

A．当卡车开始向前运动时，集装箱有相对卡车向前运动的趋势

B．当卡车开始运动时，卡车对集装箱的静摩擦力使集装箱随卡车一起运动

C．当卡车匀速运动时，卡车对集装箱的静摩擦力使集装箱随卡车一起运动

D．当卡车制动时，卡车对集装箱的静摩擦力等于零

15．如图所示，一束只含有红光和紫光的较强复色光沿PO方向垂直

于AB边射入玻璃三棱镜后，分成两束沿O'M和O'N方向射出，

则

A．O'M为红光，O'N为紫光

B．O'M为紫光，O'N为红光

C．O'M为红光，O'N为红紫色复合光

D．O'M为紫光，O'N为红紫色复合光
