23．现有毛玻璃屏A、双缝B、白光光源C、单缝D和透红光的滤光片E等光学元件，要把它们放在图l所示的光具座上组装成双缝干涉装置，用以测量红光的波长。

　 (1)将白光光源C放在光具座最左端，依次放置其他光学元件，由左至右，表示各光学元件的字母排列顺序应为C、　　　 、　　　 、　　　　 、A；

　 (2)本实验的步骤有：

①取下遮光筒左侧的元件，调节光源高度，使光束能直接沿遮光筒轴线把屏照亮；

②按合理顺序在光具座上放置各光学元件，并使各元件的中心位于遮光筒的轴线上；

③用米尺测量双缝到屏的距离；

④用测量头(其读数方法同螺旋测微器)测量数条亮纹间的距离。

在操作步骤②时还应注意　　　　　　　 和　　　　　　 　　。

　 (3)对于某种单色光，为了增加相邻亮纹(暗纹)间的距离，可采取　　　　　　　 或

　　　　　　 的方法。

22．(1)右图中游标卡尺读数为　　　　　　 cm。

　 (2)在“用单摆测重力加速度”的实验中。

某同学的操作步骤为：

a．取一根细线，下端系住直径为d的金属小球，上端固定在铁架台上

b．用米尺量得细线长度

c．在细线偏离竖直方向5°位置释放小球

d．用秒表记录小球完成n次全振动所用的总时间t，得到周期

e．用公式计算重力加速度

按上述方法得出盼重力加速度值与实际值相比　　　　　 (选填“偏大”、“相同”或“偏小”)。

21．如图所示，回路竖直放在匀强磁场中，磁场的方向垂直于回路平面向外。导体AC可以贴着光滑竖直长导轨下滑。设回路的总电阻恒定为R，当导体AC从静止开始下落后，下面叙述中正确的说法有　　　　　　　 (　　 )

　　　 A．导体下落过程中，机械能守恒　　

　　　 B．导体加速下落过程中，导体减少的重力势能全部转化为在

电阻上产生的热量

　　　 C．导体加速下落过程中，导体减少的重力势能转化为导体增

加的动能和回路中增加的内能

　　　 D．导体达到稳定速度后的下落过程中，导体减少的重力势能

大于回路中增加的内能

20．一束光穿过介质l、2、3(三种介质的界面平行)时，

光路如右下图所示，则　　　　　　　　　　　　　　 (　　 )

　　　 A．介质l的折射率最大

　　　 B．介质2是光密介质

　　　 C．光在介质3中的速度最大

　　　 D．当入射角由45。逐渐增大时，在1、2分界面

上可能发生全反射

19．如图，沿轴正方向传播的一列简谐横渡在某时刻的波形图为一正弦曲线，其波速为200 m／s，下列说法中错误的是　　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．图示时刻质点的加速度将减小　　

　　　 B．从图示时刻开始，经过0．0l s，质点

通过的路程为

　　　 C．若此波遇到另一列波并发生稳定于涉现象，

则另一列波的频率为50 Hz

　　　 D．若该波传播中遇到宽约4 m的障碍物能发生明星的衍射现象

18．一个矩形线圈在匀强磁场中转动产生的交流电，下列说法错误的是　　　　　　　　　　　 (　　 )

　　　 A．频率是50 Hz　　 　　　　　　　　　　　　　　　

　　　 B．有效值为

　　　 C．当时，有最大值　　

　　　 D．当时，穿过线圈平面磁通量最大

25．所示，“目”字形轨道的每一短边的长度都等于，只有四根平行的短边有电阻，阻值都是r，不计其它各边电阻。使导轨平面与水平面成夹角固定放置，如图乙所示。一根质量为m的条形磁铁，其横截面是边长为的正方形，磁铁与导轨间的动摩擦因数为，磁铁与导轨间绝缘。假定导轨区域内的磁场全部集中在磁铁的端面，并可视为匀强磁场，磁感应强度为B，方向垂直导轨平面。开始时磁铁端面恰好与正方形3重合，现使其以某一初速度下滑，磁铁恰能匀速滑过正方形2，直至磁铁端面恰好与正方形l重合。已知重力加速度为g。求：

　 (1)上述过程中磁铁运动经历的时间；

　 (2)上述过程中所有电阻消耗的电能。

B卷(第二套)(满分50分)

24．一皮带传动装置如图所示，皮带的速度足够大。一根质量不计、劲度系数为的弹簧一端固定，另一端连接一个质量为m的滑块，已知滑块与皮带间的动摩擦因数为。当滑块放到皮带上时，弹簧的轴线恰好水平，若滑块放到皮带上的瞬间，滑块的速度为零，且弹簧正好处于自由长度，则当弹簧第一次伸长到最大时，滑块与皮带间所产叠的热量是多少?(已知弹簧掇子周期)

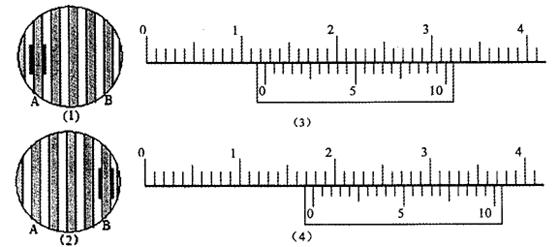

23．某同学在做“双缝干涉测定光的波长“实验时，第一次分划板中心刻线对齐第2条亮纹的中心时(如图1中的A)，游标卡尺的示数如图3所示，第二次分划板中心刻线对齐第6条亮纹时(如图2中的B)，游标卡尺的示数如图4所示。已知双缝间距d=0．5 mm，双缝到屏的距离L=1 m。则：

　 (1)图3中的游标卡尺的示数为　　　　　　　　 cm；

　 (2)图4中的游标卡尺的示数为　　　　　　 　cm；

　 (3)所测光波的波长为　　　　　　　　　 m。(保留两位有效数字)

22．

　 (1)某同学在做“利用单摆测重力加速度”

实验中，先测得摆线长为97．50 cm，

球直径为2．00 cm，然后用秒表记录

了单摆振动50次所用的时间如图所示，

则：

①该摆摆长为　　　　　　 cm，秒表

所示读数为　　　　　 s。

②如果他测得的g值偏小，可能的原因是　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 　　 A．测摆线长时摆线拉得过紧

　　　 　　 B．摆线上端未牢固地系于悬点，振动中出现松动，使摆线长度增加了

C．开始计时时，秒表过迟按下

　　　 　　 D．实验中误将49次全振动数为50次

　 (2)为了提高实验精度，在实验中可改变几次摆长L并测出相应的周期T，从而得出几组对应的L与T的数据，再以L为横坐标，T²为纵坐标将所得数据点连成直线(如图)，并求得该直线的斜率为后，则重力加速度g=　　　　　 (用表示)。
