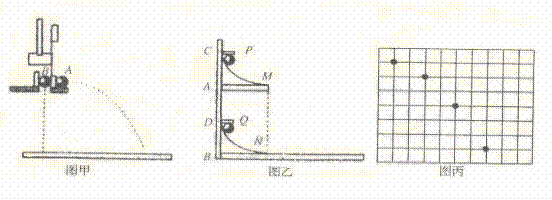

13． 三个同学根据不同的实验条件，进行了“探究平抛运动规律’’的实验：

(1) 甲同学采用如图甲所示的装置．用小锤打击弹性金属片，金属片把球A沿水平方向弹出，同时球B被松开，自由下落，观察到两球同时落地．改变小锤打击的力度，即改变球A被弹出时的速度，两球仍然同时落地，这说明　　　　　　　　　　　　　　 　　　　　　　　　　　　　　．

(2)乙同学采用如图乙所示的装置．两个相同的弧形轨道M、N，分别用于发射小铁球P、Q，其中N的末端与可看作光滑的水平板相切；两轨道上端分别装有电磁铁C、D；调节电磁铁C、D的高度，使AC=BD，从而保证小铁球P、Q在轨道出口处的水平初速度v相等．现将小铁球P、Q分别吸在电磁铁C、D上，然后切断电源，使两小铁球能以相同的初速度v同时分别从轨道M、N的下端射出．实验可观察到的现象应是　　　　　　　　　　　　　　　 ; 仅仅改变弧形轨道M的高度，重复上述实验，仍能观察到相同的现象，这说明　　　　　　　　　　　　　　　　　　　　　　　　　　　 ．

(3)丙同学采用频闪照相的方法拍摄到如图丙所示的“小球做平抛运动”的照片。图中每个小方格的边长为2．5cm，则小球平抛的初速度大小为　　　　 m／s(g取10)．

2、答卷前将密封线内的项目填写清楚．

12．如图，在x＞0，y＞0的空间中有恒定的匀强磁场，磁感应强度的方向垂直于xoy平面向里，大小为B，现有四个质量为m，电荷量为q的带电粒子，由x轴上的P点以不同初速度平行于y轴射入此磁场，其出射方向如图所示，不计重力影响，则(　　 )

A．初速度最大的粒子是沿①方向出射的粒子

B．初速度最大的粒子是沿②方向出射的粒子

C．在磁场中运动经历时间最长的是沿③方向出射的粒子

D．在磁场中运动经历时间最长的是沿④方向出射的粒子

山东省新泰市高三开学物理试题

　　　　　　　 第Ⅱ卷(非选择题共52分)

　 l、第Ⅱ卷共4页，用钢笔或圆珠笔直接答在试卷上(除题目有特殊规定外)．

11．如图所示空间存在着竖直向上的匀强电场和垂直纸面向外的匀强磁场，一带电液滴从静止开始自沿曲线运动到点时，速度为零，是轨迹的最低点，以下说法中正确的是(　　 )

A．滴带负电　　　　　　　　

B．滴在点动能最大

C．若液滴所受空气阻力不计，则机械能守恒　　

D．液滴在点机械能最大

10．极光是由来自宇宙空间的高能带电粒子流进入地极附近的大气层后，由于地磁场的作用而产生的．如图所示，科学家发现并证实，这些高能带电粒子流向两极做螺旋运动，旋转半径不断减小．此运动形成的原因是(　　　 )

A．可能是洛伦兹力对粒子做负功，使其动能减小

B．可能是介质阻力对粒子做负功，使其动能减小

C．可能是粒子的带电量减小

D．南北两极的磁感应强度较强

9．在电能输送过程中，若输送的电功率一定，则在输电线上损耗的电功率(　　 )

A．随着输电线电阻的增大而增大　　　　　 B．和输送电压的平方成正比

C．和输电线上的电压降的平方成正比　　　 D．和输电线中的电流强度的平方成正比

8． 在如图所示电路中，当变阻器R₃的滑动头P向端移动时(　　 )　　

A． 电压表示数变大，电流表示数变小

B． 电压表示数变小，电流表示数变大

C． 电压表示数变大，电流表示数变大

D． 电压表示数变小，电流表示数变小

7．如图所示，一电场的电场线分布关于y轴(沿竖直方向)对称，O、M、N是y轴上的三个点，且OM=MN，P点在y轴的右侧，MP⊥ON，则(　　 )

A．M点的电势比P点的电势高

B．将负电荷由O点移动到P点，电场力做正功

C． M、N 两点间的电势差大于O、M两点间的电势差

D．在O点静止释放一带正电粒子，该粒子将沿y轴做直线运动

6．某居民家中的电路如图，开始时各部分工作正常，将电饭煲的插头插入三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常发光。拔出电饭煲的插头，把测电笔分别插入插座的左、右插孔，氖管均能发光，则(　　 )

A．仅电热壶所在的C、D两点间发生了断路故障

B．仅电热壶所在的C、D两点间发生了短路故障

C．仅导线AB间断路

D．因为插座用导线接地，所以发生了上述故障

5．图中虚线所示为静电场中的等势面1、2、3、4，相邻的等势面之间的电势差相等，其中等势面3的电势为0。一带正电的点电荷只在静电力的作用下运动，经过、点时的动能分别为23eV和5eV。当这一点电荷运动到某一位置时，其电势能变为-8eV，它的动能应为 (　　 )

A．8eV　 　　

B．11eV

C．15eV　 　

D．19eV
