8．平行板间加如图1.5-7(a)所示周期变化的电压，重力不计的带电粒子静止在平行板中央，从t=0时刻开始将其释放，运动过程无碰板情况．图1.5-7(b)中，能定性描述粒子运动的速度图象正确的是(　　 )

7．如图1.5-6所示，xOy坐标系中，将一负检验电荷Q由y轴上a点移至x轴上b点时，需克服电场力做功W；若从a点移至x轴上c点时，也需克服电场力做功W那么关于此空间存在的静电场可能是(　　 )

A．存在电场强度方向沿y轴负方向的匀强电场

B．存在电场强度方向沿x轴正方向的匀强电场

C．处于第Ⅰ象限某一位置的正点电荷形成的电场

D．.处于第Ⅳ象限某一位置的负点电荷形成的电场

6．如图1.5-5所示，空间有一水平方向的匀强电场，初速度为v₀的带电粒子从A点射入电场，在竖直平面内沿直线从A运动到B，在此过程中粒子的(　　 )

A．动能和电势能都减少，重力势能增加

B．动能和重力势能都增加，电势能减少

C．动能减少，重力势能和电势能都增加

D．动能不变，重力势能增加，电势能减少

5．平行板电容器的电容为C，电荷量为Q，极板间的距离为d，在两极间的中点放一电荷量很小的点电荷q，它所受的电场力大小等于(　　 )

A．　　　　　 B．　　　　　

C．　　　　　 D．

4．如图1.5-4所示，两个带电荷量分别为q₁、q₂，质量分别为m₁、m₂的小球，以等长的丝线悬挂于一点，下列情况正确的是(　　 )

A．若m₁=m₂，q₁≠q₂，则а=β　　 　

B．若m₁=m₂，q₁>q₂，则а>β

C．若m₁=m₂，q₁<q₂，则а<β　　

D．若m₁≠m₂，q₁=q₂，则а=β

3．图1.5-3所示的匀强电场E的区域内，由A、B、C、D、A＇、B＇、C＇、D＇作为顶点构成一正方体空间，电场方向与面ABCD垂直．下列说法正确的是(　　 )

A．AD两点间电势差U_AD与A A＇两点间电势差U_AA＇

B．带正电的粒子从A点沿路径A→D→D＇移到D＇点，电场力做正功

C．带负电的粒子从A点沿路径A→D→D＇移到D＇点，电势能减小

D．带电的粒子从A点移到C＇点，沿对角线A C＇与沿路径A→B→B＇→C＇电场力做功相同

2．如图1.5-2所示，P、Q是两个电荷量相等的正点电荷，它们连线的中点是O，A、B是中垂线上的两点，OA<OB，用E_A、E_B、φ_A、φ_B分别表示A、B两点的场强和电势，则(　　 )

A．.E_A一定大于E_B，φ_A一定大于φ_B

B．E_A不一定大于E_B，φ_A一定大于φ_B

C．E_A一定大于E_B，φ_A不一定大于φ_B

D．E_A不一定大于E_B，φ_A不一定大于φ_B

1．在电场中的A、B两处分别引入不同的试探电荷，得到试探电荷所受的电场力的关系如图1.5-1所示，则(　　　 )

A．E_A>E_B

B．E_A<E_B

C．E_A=E_B

D．无法判定E_A、E_B的大小

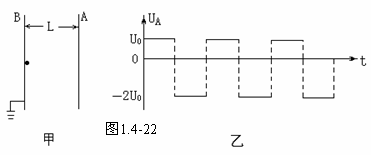

12．如图1.4-22甲所示，A、B是真空中的两块面积很大的平行金属板，相距为L，加上周期为T的交流电压，在两板间产生交变的匀强电场．已知B板的电势为零，A板的电势U_A随时间变化的规律如图1.4-22乙所示，其中U_A最大值为U₀，最小值为-2U₀．在靠近B板的P点处，不断地产生电量为q、质量为m的带负电的微粒，各个时刻产生带电微粒的机会均等到，这种微粒产生后，从静止出发在电场力的作用下运动，设微粒一旦碰到金属板，它就附在板上不再运动，且其电量同时消失，不影响A、B板的电压.已知上述的T、U₀、L、q和m等各量正好满足等式L²=(3U₀/16)(T/2)²，若在交流电压变化的每个周期T内，平均产生400个上述微粒.求(不计重力，不考虑微粒之间的相互作用)：

(1)从t=0开始运动的微粒到达A板所用的时间．

(2)在t=0到t=T/2这段时间产生的微粒中，有多少个微粒可到达A板．

《第一章 静电场》单元测试练习

_________班　 姓名_____________

11．如图1.4-21所示，竖直放置的半圆形绝缘轨道半径为R，下端与光滑绝缘水平面平滑连接，整个装置处于方向竖直向上的匀强电场E中．一质量为m、带电量为+q的物块(可视为质点)，从水平面上的A点以初速度v₀水平向左运动，沿半圆形轨道恰好通过最高点C，场强大小E<．

(1)试计算物块在运动过程中克服摩擦力做的功．

(2)证明物块离开轨道落回水平面的水平距离与场强大小E无关，且为一常量．
