25. 如图14所示，A物体放置在B物体上，

A物体随着B物体在外力F的作用下，

由静止开始运动。请画出A物体所受

摩擦力f和B物体所受重力G的示意

图 (其中G>f)。

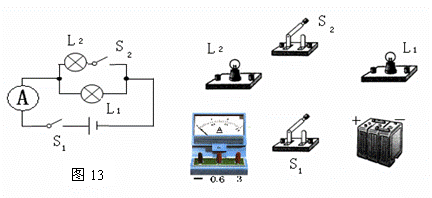

24. 根据图13所示的电路图，用笔画线代替导线，连接实物电路 (要求导线不能交叉)。

23. 汽油的热值是4.6×10⁷ J/ kg,完全燃烧210g汽油能放出　　　 J的热量；若这些热量全部

被水吸收，可使　　 kg 水，从20℃升高到43℃(水的比热容为4.2×10³ J/(kg·℃) )。

22. 兰州人民广播电台现办有三套节目，第一套为新闻综合广播，发射频率为AM954kHz、FM97.3MHz，其中AM表示　　　　 ；发射频率为AM954kHz的电磁波波长为　　　　 m

(计算结果保留一位小数)。

21. 利用如图11所示电路，在研究通过导体的电流跟电阻的关系时，要保持导体两端电压不变。实验中，不断改变Rx的阻值，调节滑动变阻器使伏特表示数保持不变，得到了I与 R的关系图像，如图12所示。由图像可以得出的结论是　　　　 　　　　　　　　；此次实验中，伏特表的示数始终保持　　　　 V不变。

20. 一台电动机正常工作时，两端的电压为220V，通过线圈的电流为10A，若此线圈的电阻为

2Ω，那么它的电功率是　　　 w，这台电动机1min内产生的热量是　　 J，这台电动机的效率是　　　　 。

19. 指出图10中所列工具分别属于那种简单机械，剪刀　　　　　 ；扳手　　　　　 ；钻头　　　　 。

18. 如图9所示，锤头松动时，用力敲锤柄是利用　　　　 使锤头套紧；许多机器的轴上都装

了滚动轴承，这是因为在压力相同的情况下　　　　　　　　　　　　　　　　　　 。

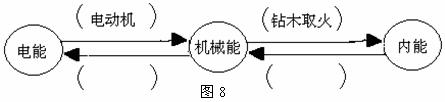

17. 各种形式的能在一定的条件下可以相互转化，图8中已给出了两个实例，请你补充其余两个。

16. 如图7所示电路，电流表的量程较大，闭合开关时，发现电流表指针几乎没有偏转。某同

学拿一根导线去查找电路故障，他将导线并接在bc、 cd 、ed 两

端时，电流表指针没有发生偏转；将导线并接在ab 两端时，发现

电流表指针发生了偏转，由此可知电路故障可能是

A．e点断路　　　　　　　　　　 B．R₁ 断路　

C．电流表短路 　　　　　　　　　D．R₂ 断路
