20、为了在验证欧姆定律实验中作好I-U图线，须使被测固定电阻R两端的电压U在较大范围内变化，因而在电路中应　 串　 接一个阻值较大的滑动　 变阻器　 。为避免被测导体温度升高太多导致固定电阻值变化，必须使I不要过　 大　 (填“大”或“小”)。

　21、两个定值电阻R₁、R₂串联后接在输出电压U稳定于12V的直流电源上。有人把一个内阻不是远大于R₁、R₂的电压表接在R₁两端，如图所示，电压表的示数为8V。如果他把此电压表改接在R₂两端，则电压表的示数将( A )

　A、小于4V　B、等于4V　C、大于4V小于8V　D、等于或大于8V

19、在图所示的实验装置中，平行板电容器的极板A与一灵敏的静电计相接，极板B接地，若极板B稍向上移动一点，由观察到的静电计指针变化作出平行板电容器电容变小的结论的依据是：( D )

　A、两极板间的电压不变，极板上的电量变小

　B、两极板间的电压不变，极板上的电量变大

　C、极板上的电量几乎不变，两极板间的电压变小

　D、极板上的电量几乎不变，两极板间的电压变大

17．如图所示装置中，当很快向下推活塞时，会使浸有乙醚的棉花燃烧起来，这是通过压缩气体做功的过程改变物体的内能。此例说明做功可以改变物体的内能。

　18．在图所示的两个验电器A与B的顶端各安装了一个金属圆筒(称作法拉第圆筒)，验电器B带有电荷。现用带有绝缘柄的金属小球e，把B上的电荷尽量多地搬移至A，应采用的方法是：(D)

　A、把e与B的圆筒内壁接触后再与A的圆筒壁接触，重复多次

　B、把e与B的圆筒外壁接触后再与A的圆筒外壁接触，重复多次

　C、把e与B的圆筒内壁接触后再与A的圆筒外壁接触，重复多次

　D、把e与B的圆筒外壁接触后再与A的圆筒内壁接触，重复多次

14．在显微镜下观察稀释了的墨汁，将会看到 (D )

　A．水分子的运动情况　B．墨汁分子的运动情况

　C．水分子对碳颗粒的作用　D．碳颗粒的无规则运动

　15．关天布朗运动的实验，下列说法中正确的是： (D)

　A．图中记录的是分子做无规则运动的情况

　B．图中记录的是微粒做布朗运动的轨迹

　C．实验中可以看到，微粒越大，布朗运动越明显

　D．实验中可以看到，温度越高，布朗运动越激烈

　16．花粉在水中做布朗运动的现象说明： ( B )

　A．花粉的分子在做激烈的热运动　B．水分子在做激烈的热运动

　C．水分子之间是有空隙的　　　 　D．水分子之间有分子力作用

13．酒精和水混合后体积减少的实验表明 (B)

　A．分子间有相互作用力　　 　B．分子间有空隙

　C．分子永不停息地运动　　 　D．分子是很微小的

11．两个振动情况完全相同的波源产生的波发生干涉时，有关干涉图样的说法中正确的是： ( ABD)

　A．振动加强和减弱的区域互相间隔　B．两波源连线的垂直平分线上振动加强

　C．波谷与波谷相遇振动减弱　 　D．波峰与波峰相遇振动加强

　12．如图所示是观察水面波衍射的实验装置，AC和BD是两块挡板，AB是一个孔，O是波源。图中已画出波源所在区域的传播情况，每两条相邻波纹(图中曲线)之间距离表示一个波长；关于波经过孔之后的传播情况，下列描述中正确的是： ( ABC)

　A．此时能明显观察到波的衍射现象　B．挡板前后波纹间距离相等

　C．如果将孔AB扩大，有可能观察不到明显的衍射现象

　D．如果孔的大小不变，使波源频率增大，能更明显观察到衍射现象

10．一根水平张紧的绳子上系着五个单摆，如图所示，摆长从左至右依次为L、L、、L、2L。若让D先摆动起来，其周期为T，当稳定时( AD)

　A．B摆振幅最大　　　　　　 B．E摆振幅最大

　C．C摆振动周期为　 　D．A摆振动周期为T

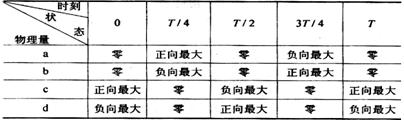

8．如果下表中给出的是做简谐运动的物体的位移x 或速度v，与时刻的对应关系，T是振动周期，则下列选项中正确的是： ( AB )

A．若a表示位移x ，则c表示相应的速度v

B．若d表示位移x，则a表示相应的速度v

　C．若c表示位移 x，则 a 表示相应的速度v

　D．若b表示位移x，则c表示相应的速度v

　9．图是研究受迫振动的实验装置，当用不同转速匀速转动把手时，把手就给弹簧振子以周期性的驱动力使振子做受迫振动，可以看到 (AC)

　A．振子做受迫振动的频率总等于驱动力的频率

　B．振子做受迫振动的频率总等于振子的固有频率

　C．当驱动力的频率与振子固有频率相等时，振幅最大

　D．振子的振幅与驱动力的频率无关

7．如图所示是演示简谐运动图像的装置，当盛沙漏斗下面的薄木析N被匀速地拉出时，摆动着的漏斗中漏出的沙在板上形成的曲线显示出摆的位移随时间变化的关系，板上直线OO′代表时间轴。图b是两个摆中的沙在各自木板上　 形成的曲线，若板N₁和N₂拉动速度V₁和V₂的关系为V₁=2V₂，则板N₁、N₂上曲线所代表的摆动周期T₁和T₂的关系为：( D )

　A．　 　B. 　 　C．　 　　　D .

6．在光滑水平桌面上固定一根钉子，把绳的一端套在钉子上，另一端系一个小球，使小球在光滑的桌面上做匀速圆周运动，将钉子拔掉，可以看到 ( C )

　A．小球沿径向远离圆心飞出

　B．小球沿曲线远离圆心飞出

　C．小球沿圆周的切线飞出

　D．小球仍沿原轨道做匀速圆周运动
