22.(8分)(注意：在试题卷上作答无效)

如图所示的电路中1、2、3、4、5、6为连接点的标号.在开关闭合后，发现小灯泡不亮现用电表检查电路故障，需要检测的有：电源、开关、小灯泡、3根导线以及电路中的各连接点.

(1)为了检测小灯泡及3根导线，在连接点1、2已接好的情况下，应当选用多用电表的　　　　挡。在连接点1、2同时断开的情况下，应当选用多用电表的　　　　挡。

(2)在开关闭合情况下，若测得5、6两点间的电压接近电源的电动势，则表明　　　　　　　可能有故障。

(3)小灯泡拆离电路，写出用多用电表检测该小灯泡是否有故障的具体步骤。

21．质量为M的物块以速度V运动，与质量为m的静止物块发生正碰，碰撞后两者的动量正好相等。两者质量之比M／m可能为

A.2　　　　　　　　　　　　　　　　　　 B.3　　　　　　　　　　　　　　　 C.4　　　　　　　　　　　　　　　 D.5

绝密★启用前　　　　　　　　　　

2009年普通高等学校招生全国统一考试

理科综合能力测试

第Ⅱ卷

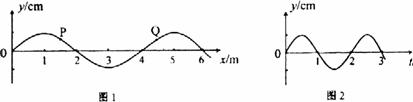

20.一列简箭横波在某一时刻的波形图如图1所示，图中P，Q两质点的横坐标分别为x = 1.5 m和x = 4.5m 。P点的振动图像如图2所示。

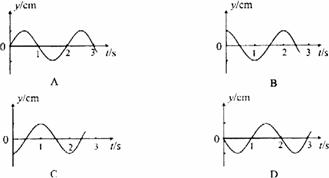

在下列四幅图中，Q点的波动图像可能是

19.天文学家新发现了太阳系外一颗行星。这颗行星的体积是地球的4.7倍，质量是地球的25倍。已知某一近地卫星绕地球运动的周期约为1.4小时，引力常量G = 6.67×10^-¹¹N·m²／kg²,由此估算该行星的平均密度约为

A.1.8×10³ kg／m³ B. 5.6×10³ kg／m³

C.1.1×10⁴ kg／m³　　　  D. 2.5×10⁴ kg／m³

18．如图所示，一电场的电场线分布关于y轴(沿竖直方向)对称，O、M、N是y轴上的三个点，且OM=MN。P点在y轴右侧，MPON.则

A．M点的电势比P点的电势高

B．将负电荷由O点移动到P点，电场力做正功

C．M、N两点间的电势差大于O、M两点间的电势差

D．在O点静止释放一带正电的粒子，该粒子将沿y轴做直线运动

17.如图，一段导线abcd位于磁感应强度大小为B的匀强磁场中，且与磁场方向(垂直于纸面向里)垂直。线段ab、bc和cd的长度均为L，且。流经导线的电流为I，方向如图中箭头所示。导线段abcd所受到的磁场的作用力的合力

A.　　 方向沿纸面向上，大小为

B.　　　 方向沿纸面向上，大小为

C.　　　 方向沿纸面向下，大小为

D.　　 方向沿纸面向下，大小为

16．氦氖激光器能产生三种波长的激光，其中两种波长分别为λ₁=0.6328 μm，λ₂=3.39 μm,已知波长为₁的激光是氖原子在能级间隔为△E₁=1.96 eV的两个能级之间跃迁产生的。用△E₂表示产生波长为₂的激光所对应的跃迁的能级间隔，则△E₂的近似值为

A．10.50 eV　　　　　　　　 　　 B.0.98 eV　　　

C．0.55 eV　　　　　　　　　　　　 D.0.36 eV

15．某物体左右两侧各有一竖起放置的平面镜，两平面镜相互平行，物体距离左镜4 m，右镜8 m，如图所示。物体在左镜中从右向左数的第三个像与物体的距离是

A．24 m 　　　　　　　　　　　　　 B.32 m　　　　　　　　　　　　

C.40 m　　　　　　　　　　　　　　　 D.48 m

14．下列说法正确的是

A.气体对器壁的压强就是大量气体分子作用在器壁单位面积上的平均作用力

B．气体对器壁的压强就是大量气体分子单位时间作用在器壁上的平均冲量

C.气体分子热运动的平均动能减小，气体的压强一定减小

D．单位体积的气体分子数增加，气体的压强一定增大

13.下图表示反应，H<0，在某温度时X的浓度随时间变化的曲线：

下列有关该反应的描述正确的是

A．第6 min后，反应就终止了

B． X的平衡转化率为85%

C． 若升高温度，X的平衡转化率将大于85%

D．若降低温度，v_正和v_逆 将以同样倍数减小
