科目： 来源：2011-2012学年福建省泉州市晋江市潘径中学九年级（上）第一次段考物理试卷（解析版） 题型：填空题

科目： 来源：2011-2012学年福建省泉州市晋江市潘径中学九年级（上）第一次段考物理试卷（解析版） 题型：填空题

如图所示，用酒精灯加热试管中的水，当水沸腾一段时间以后，塞子被试管内水蒸气推出，水蒸气的    能转化为塞子的机械能．图    中汽油机的工作过程与这一实验过程中能量的转化是一致的．

科目： 来源：2011-2012学年福建省泉州市晋江市潘径中学九年级（上）第一次段考物理试卷（解析版） 题型：解答题

海波是晶体，石蜡是非晶体．小华同学通过查阅资料收集到海波和石蜡的熔化图象如图所示，海波的熔化图象是______（填写序号）．分析图象A可获得的信息有：
①______；
②______．
分析图象B可获得的信息有：______（填一条即可）．

科目： 来源：2011-2012学年福建省泉州市晋江市潘径中学九年级（上）第一次段考物理试卷（解析版） 题型：填空题

如图所示，流过L₁的电流为1A，流过L₂的电流为2A，则流过L₃的电流为    ．的示数为    ，的示数为    ，的示数为    ．

科目： 来源：2011-2012学年福建省泉州市晋江市潘径中学九年级（上）第一次段考物理试卷（解析版） 题型：填空题

如图所示，当开关S₁、S₃闭合时，灯L₁、L₂是    联的，当只有开关S₂闭合时，灯L₁、L₂是    联的，当开关S₁、S₂、S₃闭合时，电路发生    ．

科目： 来源：2011-2012学年福建省泉州市晋江市潘径中学九年级（上）第一次段考物理试卷（解析版） 题型：解答题

科目： 来源：2011-2012学年福建省泉州市晋江市潘径中学九年级（上）第一次段考物理试卷（解析版） 题型：解答题

在探究“固体熔化时温度的变化规律”实验中，某实验小组的同学根据测得的数据绘制了如如图所示的图象．
（1）由图象可看出该物质的熔点是 ______℃，在第2min末该物质处于 ______（选填“固态”、“液态”或“固液共存状态”）．
（2）该物质熔化过程的特点是不断吸热，温度 ______，内能增大．
（3）比较图中AB段和CD段可知，如果升高相同的温度，______段吸收的热量较多．

科目： 来源：2011-2012学年福建省泉州市晋江市潘径中学九年级（上）第一次段考物理试卷（解析版） 题型：解答题

小凡同学在实验室做“观察水的沸腾”实验，当水温为82℃时开始记录数据，以后每隔lmin读一次温度计的示数，直到水沸腾一段时间后停止读数，其数据记录如下表所示．

时间/min		1	2	3	4	5	6	7
温度/℃	82	86	90		98	98	98	98

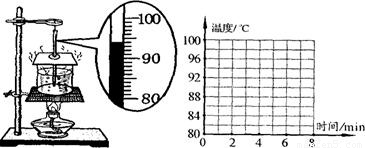

（1）在记录第四次数据时，温度计的示数如图所示，请将读数填在表内空格中．
（2）请根据表格中的数据，在图中作出水的温度随时间变化的图线．
（3）由图线可知，水在沸腾过程中温度的特点是 ______．
（4）实验结束后，同学们在交流时，发现各自测出的水的沸点大都不是100℃，可能原因是 ______（写出一点）．

科目： 来源：2011-2012学年福建省泉州市晋江市潘径中学九年级（上）第一次段考物理试卷（解析版） 题型：解答题

小丽同学进行探究实验的电路如图所示，她用电流表分别在A、B、C三处测得电流如下表．请帮她完成如下几项工作：

测量处	A	B	C
电流（A）	0.5	0.2	0.3

（1）这们同学研究的是______电路的电流特点，比较上表数据，可以推测出的初步结论是：______．
（2）为了进一步探究A、B、C三处的电流大小的关系，总结普遍规律．他下一步的操作应该是______
A．将电源两极对调，再次测量A、B、C三处的电流
B．改变开关S的位置，再次测量A、B、C三处的电流
C．将图中两只灯泡位置对调，再次测量A、B、C三处的电流
D．换用不同规格的灯泡，再次测量A、B、C三处的电流
（3）小丽把电流表接入A点，当闭合开关时，若发现电流表指针如图1所示，出现这故障的原因是______；若发现电流表指针如图2所示，则故障原因又是______．

科目： 来源：2011-2012学年福建省泉州市晋江市潘径中学九年级（上）第一次段考物理试卷（解析版） 题型：解答题

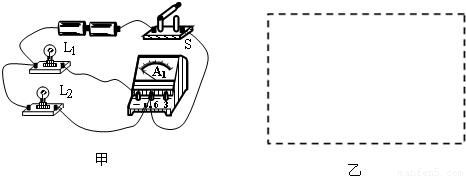

请根据图甲的实物连接图，在图乙的虚线方框内画出对应的电路图．
