科目： 来源：2010-2011学年北京市石景山区九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示电流表的示数是______A．

科目： 来源：2010-2011学年北京市石景山区九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示的电阻箱的示数是______Ω．

科目： 来源：2010-2011学年北京市石景山区九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示，电能表的示数是______kW?h．

科目： 来源：2010-2011学年北京市石景山区九年级（上）期末物理试卷（解析版） 题型：解答题

请根据图所示的实物连接图，在虚线框内画出对应的电路图．

科目： 来源：2010-2011学年北京市石景山区九年级（上）期末物理试卷（解析版） 题型：解答题

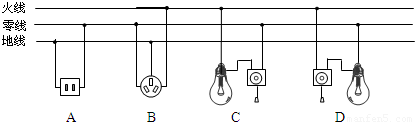

在家庭电路中，如图所示的有关插座、螺口灯泡、开关的连线正确的是

科目： 来源：2010-2011学年北京市石景山区九年级（上）期末物理试卷（解析版） 题型：解答题

小亮用如图甲所示电路测额定电压为2.5伏的小灯泡灯丝的电阻，请回答下面问题：
（1）电路连接好后，闭合开关，此时电压表的示数如图13乙所示，若使灯泡正常发光，
应将滑动变阻器的滑片P向______端移动（选填“A”或“B”）．
（2）图乙中，电压表的示数是______V，若此时电流表的示数是0.8A，这种情况下灯丝的电阻是______Ω．

科目： 来源：2010-2011学年北京市石景山区九年级（上）期末物理试卷（解析版） 题型：解答题

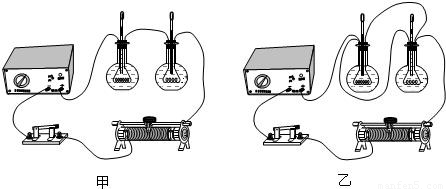

为了探究影响电热的因素，实验室准备了两个装满煤油的烧瓶、两个带有橡皮塞的粗细均匀的相同玻璃管，两根不同阻值的电阻丝，以及滑动变阻器、开关、导线、电源等．两个实验小组根据提供的实验器材，分别设计了图甲、乙所示的两个方案．
由装置图可知______方案探究的问题是在电压一定时，电热与电阻的关系；______方案探究的问题是在电流一定时，电热与电阻的关系．（选填“甲”或“乙”）

科目： 来源：2010-2011学年北京市石景山区九年级（上）期末物理试卷（解析版） 题型：解答题

科目： 来源：2010-2011学年北京市石景山区九年级（上）期末物理试卷（解析版） 题型：解答题

有两个阻值不同的定值电阻R₁和R₂，它们的电压随 电流变化的U-I图象如图所示，根据图象可知：R₁：R₂₌______，如果把R₁、R₂两个电阻串联在一个电压为12V的电源上时，R₁两端的电压U₁=______V．

科目： 来源：2010-2011学年北京市石景山区九年级（上）期末物理试卷（解析版） 题型：解答题

小明设计了如图甲所示的电路图，做“探究导体电阻大小与导体长度的关系”的实验，在A、B间接入下表中待研究的电阻丝，电源电压U恒定，忽略温度对灯丝电阻的影响（电阻丝用电阻符号表示）：

序号	材料	长度	横截面积
1	锰铜合金丝	L	S
2	镍铬合金丝	L	S
3	镍铬合金丝	L	2S
4	镍铬合金丝	2L	S

（1）小明选择序号为______的两根电阻丝来探究导体电阻大小与导体长度的关系．
（2）他正确选择后，将电阻丝分别接入A、B间，闭合开关，观察灯泡的亮暗或电流表的示数来比较电阻丝电阻的大小．实验中，两次电流表指针均有偏转，但第一次的示数大于第二次的示数，说明第______次接入的电阻 丝阻值较小．
（3）小明继续用上述电源设计了图乙所示的电路图，来探究导体电阻大小与导体长度的关系．他选择两根电阻丝分别接入R₁、R₂所在位置．他只要通过比较______就可以判断R₁、R₂的阻值大小．
