Question

在测量定值电阻的实验中，

（1）该实验的原理是______．
（2）连接电路时开关应______．
（3）请你用笔画线代替导线，将图1中的实物电路连接完整．
（4）请在右边的框内画出该实物图的电路图
（5）闭合开关前，滑动变阻器的滑片P应移至______（选填“A”或“B”）端．小青闭合开关后，移动滑片时发现电流表没有示数，电压表有明显的示数．则发生故障的原因可能是定值电阻______．（选填“开路”或“短路”）纠正完电路后，移动滑片P到某一点时，电流表示数为0.2A，电压表示数如图2所示，为______V，计算出的电阻值为______Ω．
（6）如图3所示是其他两组同学根据测得数据作出的，I-U图象，分析图象可知R_a______R_b（选填“＞”、“=”或“＜”）．
（7）小珍连接好电路后闭合开关，发现无论如何移动变阻器的滑片P，电压表、电流表均有示数，但都不改变，原因可能是______．（写出一种即可）
（8）该实验中，滑动变阻器的作用是 1．______，2．______．

Answer 1

解：（1）该实验的实验原理是R=；
故答案为：R=．
（2）连接电路时开关应断开；
故答案为：断开．

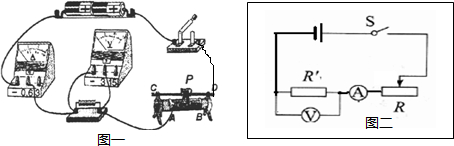

（3）把滑动变阻器串联接入电路，电路图如图一所示；
故答案为：电路图如图一所示．
（4）根据实物图画出电路图，电路图如图二所示；
故答案为：电路图如图二所示．
（5）由电路图知，滑动变阻器滑片在B端时，滑动变阻器接入电路的阻值最大；
闭合开关，移动滑片时电流表没有示数，电压表有明显的示数．发生故障的原因可能是定值电阻开路；
由图示电压表知，电压表的量程是3V，最小分度值是0.1V，电压表示数是1.8V；定值电阻的阻值R===9Ω；
故答案为：B；开路；1.8；9．
（6）由I-U图象可知，同一电压U对应的电流I_a＞I_b，由欧姆定律，R=知，电阻R_a＜R_b；
故答案为：＜．
（7）连接好电路后闭合开关，发现无论如何移动变阻器的滑片P，电压表、电流表均有示数，但都不改变，原因可能是：滑动变阻器接上上两个接线柱，滑动变阻器没有接入电路，被短路；或滑动变阻器接下下两个接线柱，滑动变阻器被结成定值电阻；
故答案为：动变阻器接上上（或下下）两个接线柱．
（8）该实验中，滑动变阻器的作用是：保护电路；改变电路电流，改变定值电阻两端的电压，进行多次测量；
故答案为：保护电路；改变电路电流，改变定值电阻两端的电压，进行多次测量．

分析：（1）伏安法测电阻的原理是欧姆定律；
（2）为保护电路，连接实物图时，应断开开关；
（3）由电路图知，滑动变阻器连线不完整，把滑动变阻器串联接入电路，注意要接一上一下两个接线柱；
（4）根据实物图画出电路图；
（5）为保护电路，闭合开关前，滑动变阻器接入电路的阻值应为滑动变阻器的最大阻值，根据滑动变阻器的连接方式判断滑片的位置；闭合开关，电流表没有示数，电路存在开路；电压表有明显偏转，说明电压表与电源两极相连接，电压表并联电路之外电路不存在开路；确定电压表的量程、最小分度值，读出电压表示数，由欧姆定律求出电阻阻值；
（6）由I-U图象找出同一电电压对应的流过两电阻的电流值，然后由欧姆定律判断两电阻阻值间的关系；
（7）一移动滑动变阻器滑片，电压表与电流表示数不变，说明滑动变阻器不能改变电路电阻，可能是把滑动变阻器上面或下面两个接线柱同时接入电路；
（8）滑动变阻器在电路中可以保护电路，还可以改变定值电阻两端的电压．
点评：本题考查了伏安法测电阻的原理、连接电路的注意事项、连接实物图、画电路图、电路故障分析、滑动变阻器的连接及作用，考查内容较多；连接实物图时要注意滑动变阻器的接法，要接一上一下两个接线柱，不能只同时接上面两个或下面两个接线柱；滑动变阻器在电路中一般有两个作用：保护电路，改变电路总电阻从而改变电路电流，改变用电器电压．
