22．(17分)(1)(5分)用半径相同的两小球A、B的碰撞验证动量守恒

定律。实验装置示意如图甲．斜槽与水平糟圆滑连接。

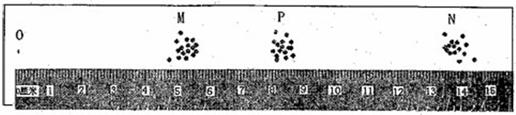

　 下图记录纸上是各落点的位置，O点是重垂线所指的位置，

　 　　 ①请在下图中画出碰后被碰小球落点N的平均位置。

　 　　 ②测得落点N到O点的距离：ON=_______________cm。

(2)(12分)要测一个定值电阻。实验嚣材规格如下：待测电阻Rx(约100Ω)，直流电压表(量程0一3V，内阻约l5KΩ)．直流电源《输出电压约4V，内阻不计》，电阻箱(阻值范围0-999.9Ω，允许最大电流1A)．电键及导线若干，根据器材的规格和实验要求，设计如图所示的电路图。

　 　　 ①在本题实物图上连线。

　 　　 ②根据电路图，电阻箱读数为R时,电压表读

数为U：电阻箱读教为R时，电压表读数

为 U； 用测定的实验数据写出计算Rx的　

表达式：Rx=_________________。

　 　　 ③测得的Rx值比真实值________________(填“偏大”、“偏小”、“相等”)

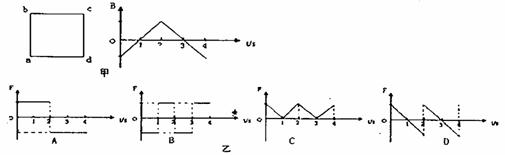

21．矩形导线框abcd放在匀强磁场中，磁感线方向与线圈平面互相垂直，磁感应强度B随时间变化的图象如图甲所示。t=0时刻，磁感应强度的方向垂直纸面向里，在0-4s时间内，线框的ab边受力随时间变化的图象(力的方向规定以向左为正方向)可能如乙图中的

第Ⅱ卷(非选择题，共l0题，共174分)

20．如图所示，质量为m,带正电量q的离子,垂直磁场方向从A射入匀强磁场．磁感应强度为B．途经P点。已知AP连线与入射方向成α角．AP连线长为L。则　 　

A.离子从A到P速度方向改变了α角　 　

B.离子运动的半径为　

　 　C.离子从A到P经历的时间为　　

D.离子运动的速度为

19．如图所示，a、b、c分别是太阳系中的金星、地球、火星。它们分别绕

太阳沿圆形轨道运动，三行星中地球b的质量最大。火星c的质量最　

小．则　　

　 　　 A．火星c所需的向心力最大　 B．地球b绕太阳运动的周期最大　　

　 　　 C．金星a的向心加速度最大　 D．地球b的线速度最大　

18．如图所示，a、b两点相距24m，一列简谐波沿a、b所在的直线传播，t=0时，a点处于波峰、b点处于波谷：t=0.5s时，a点处于波谷、b点处于波峰。下列判断正确的是

　 　　 A．波一定是由a向b传播的　　 　　 B．周期可能是0.4s

　 　　 C．波长可能是16m　　 　　　　　　　　　 D．渡速一定是48m/ s

17．关于热现象和热学规律，下列说法中正确的是

　 　　 A．布朗运动就是固体颗粒内分子的热运动

　 　　 B．外界对物体做功，物体的内能必定增加

　 　　 C．不可能从单一热源吸收热量井把内能全部转化成机械能，同时不引起其他变化

　 　　 D.利用浅层海水和深层海水之间的温度差制造一种热机，将海水的一部分内能转化为

机械能是可能的

16．上海锦江乐同108米摩天轮，每18分钟匀速转动1圈。某游客坐在摩天轮的座位上，随摩天轮匀速转动，游客头部始终向上。游客与座位相对摩天轮可看成质点。下列说法中正确的是

　 　　 A．转动1圈，游客重力的冲量为零

　 　　 B．转动1圈，游客重力做功为零

　 　　 C．游客经过摩天轮的最高点时．处于失重状态

　 　　 D．游客经过摩天轮的最低点时．处于超重状态

15．一束复色可见光射到置于空气中的平板玻璃上，穿过玻璃后从下表面射

出，变为a、b两束平行单色光，如图所示，对于两束单色光来说

　 　　 A．若a、b两束单色光叠加，能产生干涉现象

　 　　 B．a光在玻璃中传播的速度较小

　 　　 C．b光的光子能量较大

　 　　 D.当把平板玻璃转动较小的θ角后，从下表面射出的光与入射光线不再平行

14．2006年l0月09月日朝鲜进行了地下核试验，其核反应为裂变。下列核反应方程属于裂变的是

　　 A.4　　　　　　　　　　　　　 　　 B．

　　 C.　　　　　　　 D．

13.某溶液中含有的溶质是FeBr₂、FeI₂．若向该溶液中通入一定量的氯气，再向反应后的溶

液中滴加KSCN溶液，结果溶液变成血红色，则下列叙述正确的是

　 ①原溶液中的Br一定被氧化　　 ②通入氯气后原溶液中一定有Fe²⁺氧化

　 ③不能确定通入氯气之后的溶液中是否存在Fe²⁺:

　 ④若取少量所得溶液,再加入CCl₄₊静置，向上层溶液中加入足量的AgNO3溶液,只产生白色沉淀,说明原溶液中的I^-，Fe^2-、Br^-均被完全氧化。

　 A.只有①②③　 　　　　　　 B．只有②③④　　 　　 C.只有①③④　　 　　　　　　　 D.①②③④
