24、化学兴趣小组对用铜制取硫酸铜晶体的实验方案作研究。甲组同学将铜粉投入盛有稀硫酸的容器中，不发生反应。他们向容器底部缓缓鼓入氧气，溶液慢慢变蓝色，若在溶液中置一些铂丝，反应速率明显加快。此时，其他组的同学提出方案如下： 乙组： 丙组： 　 丁组：　 戊组： (1)甲组实验可用一个化学反应方程式表示为　　 ，使反应变快的可能原因是　　 。

(2)在五个方案中，科学性有错的是　　　　　 组方案，经济性最差的是　　 组方案。

(3)可持续发展的原则要求化工生产①能耗尽量低，这应排除使用　　 组方案；②无污染，这应排除　　 组方案。

(4)相对能耗低，污染小的是　　 组方案。该给从反应器中排出的溶液中(含有少量H₂SO­4­以抑制水解)取得产品的实验操作步骤应为　　 、　　 、　　 ，对取得产品后残留物质的处理方法是　　　　　 。

23、焊接钢铁时常用的焊药为氯化铵，其作用是消除焊接处的铁锈。发生的反应体系中共有六种物质：NH₄C1、FeC1­₃、N₂、Fe₂O₃、Fe和X。 (1)根据题意，可判断出X是　　　 (写化学式)。 (2)写出并配平该反应的化学方程式，并标出电子转移的方向和数目： (3)发生氧化反应的物质是　　　　 ，反应中4mol的氧化剂能　(填“失去”或“得到”)　　　 mol电子. (4)反应中被氧化产生了11.2L(标准状况)的气体时，被还原的物质的质量为　　　 。

22．(20分)核聚变反应需要几百万度以上的高温，为了把高温条件下高速运动的离子约束在小范围内，通常采用磁约束的方法(托卡马克装置)。现用下述简化的模型来研究这一问题，如图所示，两个同心圆为匀强磁场的内外边界，，，磁场方向垂直纸面向里，已知带正电粒子的比荷，匀强磁场的磁感应强度，带正电的粒子以某一速度v从内边界上的A点射入磁场区域。不考虑带电粒子因高速运动产生的相对论效应。

　　 (1)导出带电粒子在磁场区域中作圆周运动的轨道半径r与上述各量的关系式(用已知量字母代号q、m、B、v表示)；

(2)若上述带电粒子从A点沿半径方向射入磁场区域恰好不穿出外边界，请在图中画出粒子的运动轨迹示意图；

(3)若大量上述粒子从A点沿各个方向射入磁场区域，求所有粒子均不穿出磁场区域外边界时粒子的最大速度v₀。

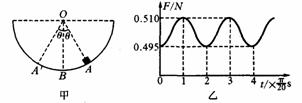

21．(19分)将一测力传感器连接到计算机上就可以测量快速变化的力。图甲表示小滑块(可视为质点)沿固定的光滑半球形容器内壁在竖直平面内点之间来回滑动。点与O点连线与竖直方向之间夹角相等且都为，均小于10⁰，图乙表示滑块对器壁的压力F随时间t变化的曲线，且图中t＝0为滑块从A点开始运动的时刻。试根据力学规律和题中(包括图中)所给的信息，求小滑块的质量、容器的半径及滑块运动过程中的守恒量。(g取10m／s²)

20．(15分)如图所示，光滑水平面AB与竖直面内的半圆形导轨在B点衔接，导轨半径为R。一个质量为m的静止物块在A处压缩弹簧，但与弹簧不固连。M在弹力的作用下获得一向右的速度，当它经过B点进入导轨瞬间，对轨道的压力为其重力的7倍，之后向上运动恰能完成半圆周运动到达C点，求：

　 (1)弹簧最初存储的弹性势能

　 (2)物块从B至C克服阻力做的功

　 (3)物块离开C点后落回水平面时的动能

19．(18分)

(1)在“用单摆测定重力加速度”的实验中，①测摆长时，若正确测出悬线长l和摆球直径d，则摆长为____________；②测周期时，当摆球经过_______位置时开始计时并计数1次，测出经过该位置N次的时间为t，则周期为________。

(2)为了测量一个“12V、5W”的小灯泡的不同电压下的功率，给定了以下器材：

A、电源E：12V，内阻不计；　

B、电流表A：0~0.6A，0~3A，内阻可忽略；

　C、电压表V：0~3V，0~15V，内阻很大；

　D、滑动变阻器R；阻值范围0~20Ω，允许最大电流1A；　

　E、开关一个，导线若干。实验时要求加在灯泡两端的电压可从0至12V连续变化。

①请在虚线框中，画出实验电路图.

②电流表的量程应选　　　　 。

③按实验电路图，在右面图实物图中进行连接。

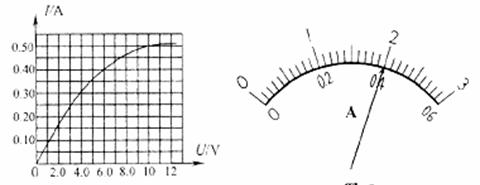

④某位同学测得小灯泡的伏安特性曲线如图所示。

某次测量时，电流表指针位置如图所示，电流表读数为　　　　　　 　A，此时小灯泡的实际功率为　　　　 　W。

18．矩形导线框abcd固定在匀强磁场中，磁感线的方向与导线框所在平面垂直，规定磁场的正方向垂直纸面向里，磁感应强度B随时间t变化的规律如图所示。若规定顺时针方向为感应电流i的正方向，下列i-t图像中正确的是

第Ⅱ卷 (本卷共9题，共157分。)

17．如图甲所示，A、B为电场中一条电场线上的两点。一电子从A点由静止释放，只在电场力作用下沿电场线运动到B点，此过程中电子运动的速度随时间变化的v-t图像如图乙所示。A、B两点的电场强度大小分别为和，电势分别为和。则可以判断

A．　　　 B．

C．　　　　 D．

16．用如图所示的实验装置观察光的薄膜干涉现象。图a是点燃的酒精灯(在灯芯上洒些盐)，图b是竖立的附着一层肥皂液薄膜的圆形金属丝圈。将金属丝圈在其所在的竖直平面内缓慢旋转时，观察到的现象是

A．干涉条纹保持原来状态不变

B．干涉条纹间距发生变化

C．干涉条纹同方向旋转

D．干涉条纹消失

15．一质点做简谐运动的图像如图所示，下列说法正确的是

A．质点振动频率是4Hz

B．第4s末质点的速度方向沿x轴正方向

C．在10s内质点经过的路程是20cm

D．在t=1s和t=3s两时刻质点的位移相同
