24．(17分)如图(a)所示，两根足够长的水平平行金属导轨相距为L＝0.5m，其右端通过导线连接阻值R＝0.6Ω的电阻，导轨电阻不计，一根质量为m＝0.2kg、阻值r＝0.2Ω的金属棒ab放在两导轨上，棒与导轨垂直并保持良好接触，金属棒与导轨间的动摩擦因数m＝0.5。整个装置处在竖直向下的匀强磁场中，取g＝10m/s²。若所加磁场的磁感应强度大小恒为B，通过小电动机对金属棒施加

水平向左的牵引力，使金属棒沿导轨向左做

匀加速直线运动，经过0.5s电动机的输出

功率达到P＝10W，此后电动机功率保持不变。

金属棒运动的v-t图像如图(b)所示，试求：

　 (1)磁感应强度B的大小；

　 (2)在0-0.5s时间内金属棒的加速度a的大小；

　 (3)若在0-0.3s时间内电阻R产生的热量为0.15J，则在这段时间内电动机做的功。

23．(14分)如图所示，两块平行金属板M、N竖直放置，两板间的电势差U，现将一质量mkg、电荷量q的带电小球从

两板上方的A点以= 4m/s的初速度水平抛出，之后小球

恰好从靠近M板上端处进入两板间，沿直线运动碰到N板上

的B点。已知A点距两板上端的高度h=0.2m，不计空气阻力，

取g= 10 m/s²。求：　

(1)M、N两板间的距离d ；

(2)小球到达B点时的动能.

22.填空(16分)用一个标有额定电压为12V的灯

泡做实验，测得灯丝电阻随灯泡两端的电压变化关系

图线如图所示。求：

(1)在正常发光下，灯泡的电功率=______W

(2)设灯丝电阻与绝对温度成正比，室温为300K

(K为绝对温度的单位)，求正常发光条件下灯丝的

温度T=____K

(3)当合上开关后，需要0.5s灯泡才能达到正常亮度，电流的最大值I=______A

(4)将一定值电阻与灯泡串联后接到20V电压上，要使灯泡能正常发光，串联的电阻

R=___Ω

21．如图所示，带电粒子在没有电场和磁场空间以v₀从坐标原点O沿x轴方向做匀速直线运动，若空间只存在垂直于xoy平面的匀强磁场时，粒

子通过P点时的动能为E_k；当空间只存在平行于y轴的

匀强电场时，则粒子通过P点时的动能为

A．E_k　　　 B．2E_k　　　 C．4E_k　　　 D．5E_k

第Ⅱ卷(必考题129分，选考题45分，共174分)

必考题(共　 道题)

20．如图所示，理想变压器原副线圈的匝数比为10∶1，b是原线圈的中心抽头，伏特表和安培表均为理想表，除R以外其余电阻不计．从某时刻开始在原线圈两端加上交变电压，其瞬时值表达式为u₁=220sin100pt V．下列说法中正确的是

A．t=s时，ac两点电压瞬时值为110V

B．t=s时，电压表的读数为22V

C．滑动变阻器触片向上移，伏特表和安培表的示数均变大

D．单刀双掷开关由a搬向b，伏特表和安培表的示数均变小

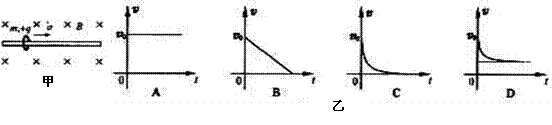

19．如图甲所示为一个质量为m、电荷量为+q的圆环，可在水平放置的足够长的粗糙细杆上滑动，细杆处于磁感应强度为B的匀强磁场中，现给圆环向右初速度v₀，在以后的运动过程中，圆环运动的速度图象可能是图乙中的(　　 )

18．如图所示的直线是真空中某电场的一条电场线，A、B是这条直线上的两点，一带正电粒子以速度v_A经过A点向B点运动，经过一段时间后，粒子以速度v_B经过B点，且v_B与v_A方向相反，不计粒子重力，下面说法正确的是　

A．A点的场强一定大于B点的场强

B．A点的电势一定低于B点的电势

C．粒子在A点的速度可能小于在B点的速度

D．粒子在A点的电势能一定小于在B点的电势能

17．对于公式下列说法中正确的是

A．式中的m₀是物体以速度v运动时的质量

B．当物体运动速度v>0时，物体的质量m>m₀，即物体的质量改变了，故经典力学不适用，是不正确的。

C．当物体以较小的速度运动时,质量变化十分微弱，经典力学理论仍然适用，只有当物体以接近光速运动时,质量变化才明显,故经典力学适用于低速运动,而不适用于高速运动。

D．通常由于物体的速度太小，质量的变化引不起我们的感觉，在分析地球上物体的运动时，不必考虑质量变化。

16. 2007年10月25日17时55分，北京航天飞行控制中心对“嫦娥一号”卫星实施首次变轨控制并获得成功。这次变轨是在卫星运行到远地点时实施的，而此后将要进行的3次变轨均在近地点实施。“嫦娥一号”卫星的首次变轨之所以选择在远地点实施，是为了抬高卫星近地点的轨道高度。同样的道理，要抬高远地点的高度就需要在近地点变轨。

如图为“嫦娥一号”卫星某次在近地点A由轨道1

变轨为轨道2的示意图，其中B、C为上述变轨过

程及“嫦娥一号”在两个轨道上运动的情况，下列

说法中正确的是

A．“嫦娥一号”在轨道1的A点处应点火加速

B．“嫦娥一号”在轨道1的A点处的速度比在轨道2的A点处的速度大

C．“嫦娥一号”在轨道1的B点处的加速度比在轨道2的C点处的加速度大

D．“嫦娥一号”在轨道1的B点处的机械能比在轨道2的C点处的机械能大

15．如图所示，分别是甲、乙两球从同一地点、沿同一直线运动的v－t图线，根据图线可以判断

A．两球在t＝2s时速率相等

B．两球在t＝2s时相距最远

C．两球在t＝8s时都回到出发地

D．在2-8s内，两球加速度的大小相同，方向相反
