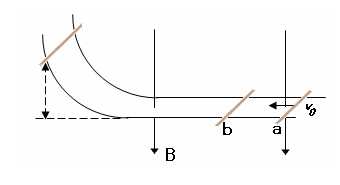

25.(20分) 如图所示，电阻均为R的金属棒a、b，a棒的质量为m，b棒的质量为M，放在如图所示光滑的轨道的水平部分，水平部分有如图所示竖直向下的匀强磁场，圆弧部分无磁场，且轨道足够长；开始给a棒一水平向左的的初速度v₀　，金属棒a、b与轨道始终接触良好．且a棒与b棒始终不相碰。请问：

(1)当a、b在水平部分稳定后，速度分别为多少？损失的机械能多少？

(2)设b棒在水平部分稳定后，冲上圆弧轨道，返回到水平轨道前，a棒已静止在水平轨道上，且b棒与a棒不相碰，然后达到新的稳定状态，最后a，b的末速度为多少？

(3) 整个过程中产生的内能是多少?

23.( 16 分) 用长l=1.6m的轻绳悬挂一质量为M=1.0kg的木块(可视为质点)。一颗质量m=10g的子弹以水平速度v₀=500m/s沿水平方向射穿木块，射穿后的速度v=100m/s，子弹与木块的作用时间极短，如图所示。g=10m/s²。求：

(1)在子弹打击木块的过程中系统(子弹与木块)产生的内能Q。

(2)打击后，木块上摆的最大高度H。

(3)子弹射穿木块后的瞬间，木块所受绳的拉力T。

.　 24、(19分)如图所示, xoy平面内的正方形区域abcd，边长为L，oa=od=，在该区域内有与y轴平行的匀强电场和垂直于平面的匀强磁场，一个带电粒子(不计重力)从原点沿x轴进入场区，恰好沿x轴直线射出。若撤去电场只保留磁场，其他条件不变，该粒子从cd边上距d点处射出，若撤去磁场，只保留电场，其他条件不变，该粒子从哪条边上何处射出？

22.(17分)(1)(6分)用示波器观察某交流信号时，在显示屏上显示出一个完整的波形，如图。经下列四组操作之一，使该信号显示出两个完整的波形，且波形幅度增大。此组操作是　　 。(填选项前的字母)

　　 A.调整X增益旋钮和竖直位移旋钮

　　 B.调整X增益旋钮和扫描微调旋钮

　　 C.调整扫描微调旋钮和Y增益旋钮

　　 D.调整水平位移旋钮和Y增益旋钮

(2)(11分)要测量一只电压表的内阻，提供的器材有：待测电压表V(量程0-3 V，内阻约为3 kW)；电阻箱R(阻值0-9999.9 W)；滑动变阻器(阻值0-20 W，额定电流1 A)；滑动变阻器(0-1700 W，额定电流0.5 A)；电源E(电动势约6 V，内阻约0.5 W)；开关S及导线若干．

　ⅰ 要求较准确地测量待测电压表的内电阻，请从上述器材中选择适当的器材设计测量电路，并在方框中画出电路图，图中电阻要标明符号．

　ⅱ 　给出的表达式(用测得的物理量表示)，＝

________．表示符号表示的物理意义　　　　　　　　　

21．如图所示，半径为a、电阻为R的圆形闭合金属环位于有理想边界的匀强磁场边沿，环平面与磁场垂直。现用水平向右的外力F将金属环从磁场中匀速拉出，作用于金属环上的拉力F与位移x的关系图像应是下图中的：

第Ⅱ卷(非选择题，共10小题，共174分)

20．如图所示，一个质量为m、带电量为q的物体处于场强按E = E₀ – kt(E₀、k均为大于零的常数，取水平向左为正方向)变化的电场中，物体与竖直墙壁间的动摩擦因数为，当t = 0时，物体处于静止状态．若物体所受的最大静摩擦力等于滑动摩擦力，且电场空间和墙面均足够大，下列说法正确的是：

A．物体开始运动后加速度先增加后保持不变

B．物体开始运动后加速度不断增加

C．经过时间，物体在竖直墙壁上的位移达最大值

D．经过时间，物体运动速度达最大值

19．长木板A静止放在光滑水平桌面上，质量为m的物体B以水平初速度V₀滑上A的上表面，经过t_l时间后，二者达到相同的速度为v_l，它们的速度图象如图所示，则在此过程中不能求得的物理量是：

　　 A．木板获得的动能

　　 B．系统损失的机械能

　　 C：木板的长度

　　 D．A、B之间的动摩擦因数

18．如图 (a)所示，物体原来静止在水平面上，

用一水平力F拉物体，在F从0开始逐

渐增大的过程中，物体先静止后又做变

加速运动，其加速度随外力F变化的

图象如图(b)所示。根据图(b)中所标

出的数据可计算出：

A．物体的质量　　　　　　　　　　　　　　　　　　　　　　　　 B．物体与水平面间的滑动摩擦力

C．物体与水平面间的最大静摩擦力　　　 D．在F为14 N时，物体的速度大小

17．下列关于波的叙述中正确的是：

A．光的偏振现象表明光是一种横波

B．超声波可以在真空中传播

C．由v=λf可知，波长越长，波传播得越快

D．当日光灯启动时，旁边的收音机会发出“咯咯”声，这是由于电磁波的干扰造成的

l4．家用洗衣机在正常脱水时较平稳，切断电源后，洗衣机的振动先是变得越来越剧烈，然后逐渐减弱.对这一现象，下列说法正确的是：

A．正常脱水时，洗衣机脱水缸的运转频率比洗衣机的固有频率大　　　　　

B．正常脱水时，洗衣机脱水缸的运转频率比洗衣机的固有频率小

C．切断电源后，洗衣机脱水缸具有的机械能越来越小

D．当洗衣机的振动最剧烈时，脱水缸的运转频率恰好等于洗衣机的固有频率

15．一定质量的理想气体，在经历如图所示,从a到b状态变化过程中：

A.气体的内能变小　 B.气体分子的平均距离增大

C.气体不断放热　　 D.每一个气体分子的动能都在增大

16．一群氢原子处于量子数n=3的能级，当这些氢原子向低能级跃迁时，发出的光的频率有三个值：γ1，γ2，γ3，且γ1>γ2>γ3 ,则n=3能级和n=1能级的能量差为：

　　 A．hγ₁　　 B. h(γ₂－γ₃) 　C.　 h(γ₁+γ₂+γ₃) 　D. h (γ₁-γ₃)

13．如图，Ⅰ是恒压密闭容器，Ⅱ是恒容密闭容器。其它条件相同时，在Ⅰ、Ⅱ中分别加入2mol X和2mol Y，起始时容器体积均为V L，发生如下反应并达到平衡(X、Y状态未知)：2X(？)+Y(？)aZ(g)。此时Ⅰ中X、Y、Z的物质的量之比为1∶3∶2，则下列说法一定正确的是：

A．若X为固态，Y为气态，则Ⅰ、Ⅱ中从起始到平衡所需时间相同

B．若X、Y不均为气态，则平衡时气体平均摩尔质量：Ⅰ＞Ⅱ

C． 平衡时Ⅰ容器的体积小于VL

D．若X、Y均为气态，则平衡时气体平均摩尔质量：Ⅰ＜Ⅱ
