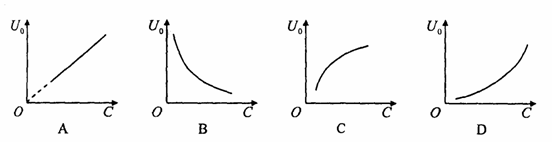

20．氧化锡传感器主要用于汽车尾气中一氧化碳浓度的检测，它的电导G(电阻的倒数)与一氧化碳浓度C的关系如图甲所示。如果将氧化锡传感器接到如图乙所示的电路中，不同的一氧化碳浓度对应着传感器的不同电阻，这样，显示仪表(电压表)的指针就与一氧化碳浓度有了对应关系，观察仪表指针就能判断一氧化碳浓度是否超标。下面表示电压表示数U₀与一氧化碳浓度C之间的对应关系的图象正确的是

19．如图所示，真空中存在竖直向上的匀强电场和k^s*5#u水平方向的匀强磁场。一质量为m，带电量为q的小球以速度v在竖直平面内做半径为R的匀速圆周运动，假设t＝0时物体在轨迹最低点且重力势能为零，电势能也为零，下列说法正确的是

A．小球带负电

小球运动的过程中，机械能守恒，且机械能为E＝mv²

C．重力势能随时间的变化关系为E_p＝mgRcos t

D．电势能随时间的变化关系为＝mgR(cos t－1)

18．万有引力和k^s*5#u库仑力都与物体之间的距离平方成反比，因此引力场和k^s*5#u电场之间有许多相似的性质，在处理有关问题时可以将它们进行类比。例如电场中反映各点电场强弱的物理量是电场强度，其定义式为E＝。在引力场中可以有一个类似的物理量用来反映各点引力场的强弱。设地球质量为M，半径为R，地球表面处重力加速度为g，引力常量为G。如果一个质量为m的物体位于距地面2R处的某点，则下列各式能反映该点引力场强弱的是

A．G 　　G 　　　　C．　　　　　　 D．

17．在同一地点有两个静止的声源，发出声波1和k^s*5#u声波2，在同一空间的空气中沿同一方向传播，如图所示为某时刻这两列波的图象，则下列说法中正确的是

A．声波1波速比声波2波速大

相对于同一障碍物，声波1比声波2更容易发生衍射现象

C．在这两列波传播的方向上，不会产生稳定的干涉现象

D．观察者听到的这两列波的频率是相同的

16．氢原子能级如图所示，若氢原子发出a、b两种频率的光，用同一装置做双缝干涉实验，分别得到干涉图样如图甲、乙所示。若a光是由能级n＝5向n＝2跃迁时发出的，则b光可能是

A．从能级n＝3向n＝2跃迁时发出的

从能级n＝4向n＝2跃迁时发出的

C．从能级n＝5向n＝3跃迁时发出的

D．从能级n＝6向n＝2跃迁时发出的

15．如图所示，与主轴距离相等的a、b两束单色光，平行于主轴射向凹透镜，经透镜折射后，光线的反向延长线分别交于P、Q两点，由此可知

A．光束a中光子能量较大

同一介质对光束a的折射率较大

C．同一介质中光束a的传播速度较大

D．照射同一金属都能产生光电效应时，光束a照射产生的光电子最大初动能较小

14．如图所示，质量为M的绝热活塞把一定质量的理想气体(不考虑分子势能)密封在竖直放置的绝热气缸内。活塞可在气缸内无摩擦地滑动。现通过电热丝对理想气体缓慢地加热。气缸处在大气中，设大气压强恒定。经过一段时间后

A．气缸中气体的体积比加热前减小

气缸中气体的压强比加热前增大

C．活塞在单位时间内受气缸中分子撞击的次数比加热前减少

D．气缸中气体的内能和k^s*5#u加热前一样大

13．标准状况下，将a L SO₂和k^s*5#uCl₂组成的混合气体通入100 mL 0．1 mol·L^－1 Fe₂(SO₄)₃溶液中，充分反应后，溶液的棕黄色变浅。向反应后的溶液中加入足量的BaCl₂溶液，将所得沉淀过滤、洗涤、干燥后称重，其质量为11．65 g。则下列关于该过程的推断不正确的是

A．所得沉淀为0．05 mol BaSO₄

混合气体中SO₂的体积为0．448 L

C．a L混合气体的物质的量为0．04 mol

D．a的取值范围为0．672 L<a<0．896 L

12．在一体积可变的密闭容器中，加入一定量的X、Y，发生反应mX(g)nY(g)；△H＝QkJ·mol^－1。反应达到平衡时，Y的物质的量浓度与温度、气体体积的关系如下图所示：

下列说法正确的是

A．m>n　　　　　　　　　　　 Q<0

C．体积不变，温度升高，平衡向逆反应方向移动

D．温度不变，压强增大，Y的质量分数减少

11．在下图所示装置中，试管A、B中的电极为多孔的惰性电极；C、D为两个铂夹，夹在被Na₂SO₄溶液浸湿的滤纸条上，滤纸条的中部滴有KMnO₄液滴；电源有a、b两极。若在A、B中充满KOH溶液后倒立于盛KOH溶液的水槽中，切断K₁，闭合K₂、K₃，通直流电，实验现象如图所示。下列说法正确的是

A．电源中a为正极，b为负极

试管A中的电极反应式为：2H⁺+2e^－＝H₂↑

C．一段时间后滤纸条上紫红色向C处移动

D．电解一段时间后，切断K₂、K₃，闭合K₁，电流计的指针会发生偏转
