17．如图所示是小明设计的电子秤．(g取10N／kg)

(1)已知压力传感器与托盘的接触面积为1×10^－3m2，托盘的质量为lkg．电子秤不称量时，压力传感器受到的压力和压强分别是多大?

(2)压力传感器R的阻值会随压力的大小发生变化，它们间的关系如下表所示．已知R₀的阻值为50Ω，电源电压为30V．当电压表的示数为10V时，电流表示数为多大?被测物体的质量为多大?

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 第17题图

拓展提升

16．请你利用如图甲所示的器材，测量小灯泡灯丝的电阻．

(1)把图甲中的实物电路用笔画线代替导线连接完整．

(2)请根据实物电路在虚线框内画出电路图．

(3)在闭合开关前，滑动变阻器连入电路的电阻值应最　　　　　 ，即滑片应位于一端　　　　　 ．

(4)闭合开关后，发现灯泡不亮，电压表有示数，电流表无示数，则电路中可能出现的故障是(　 )

A．滑动变阻器开路　　　　　　　　　　　　 B．电压表短路

C．灯短路　　　　　　　　　　　　　　　　 D．灯开路

(5)排除故障后，再次闭合开关，移动滑动变阻器的滑片，当电压表的示数为1．8V时，电流表的示数如图乙所示，此时电流为　　　　　 　A，灯丝的电阻是　　　　　 Ω．

第16题图

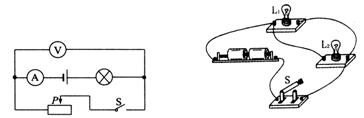

15．如图所示电路，灯L₁、L₂的额定电压分别为2V、10V，S₁闭合、S₂断开，滑动变阻器滑片置于中点位置时，两灯均正常发光．S₂闭合后，移动变阻器滑片使L₂仍正常发光时，下列关于滑片位置和电流表示数的说法正确的是　　　　　　　　　　　　　　　　　　 　　　　　　　　　　　　　(　 )

A．滑片在中点右侧，电流表示数变小　　　　　　 B．滑片在中点左侧，电流表示数变大

C．滑片在中点右侧，电流表示数不变　　　　　　 D．滑片在中点左侧，电流表示数不变

14．如图所示电路，电源电压不变，开关S闭合，在滑动变阻器滑片P向右移动的过程中，以下判断正确的是　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　 )

A．电压表示数不变　　　　　　　　　　　　　 　B．电压表示数变大

C．电压表示数变小　　　　　　　　　　　　　　 D．电压表示数先变大后变小

　　　　　　 第13题图　　　　　　　 第14题图　　　　　　　　　 第15题图

13．如图所示，电源电压恒定不变，当S闭合后，在滑动变阻器的滑片P向右移动的过程中，下列说法正确的是　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　 )

A．灯泡亮度不变，电压表示数变大　　　　　　　 B．灯泡变亮，电压表示数变大

C．灯泡变暗，电压表示数变小　　　　　　　　　 D．灯泡变暗，电压表示数变大

12．小刚用如图所示电路探究“一段电路中电流跟电阻的关系”．在此实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，为了探究上述问题，他应该采取的唯一操作是　　　　　　　 (　 )

A．保持变阻器滑片不动　　　　　　　　　　　　 B．将变阻器滑片适当向左移动

C．将变阻器滑片适当向右移动　　　　　　　　　 D．适当增加电池的节数

11．在如图所示的电路中，电源电压不变，当开关S闭合时，电表示数的变化情况是　　 (　 )

A．电流表、电压表示数均变大　　　　　　　　　 B．电流表、电压表示数均变小

C．电压表示数变大，电流表示数变小　　　　　　 D．电压表示数变小，电流表示数变大

　　　　　　　　　　　　　 第11题图　　　　　　　　　　　 第12题图

10.小明在研究“并联电路”特点时，用电流表测得通过灯泡L₁、L₂的电流分别为1A和2A，则下列分析正确的是　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　 )

A．干路电流为3A　　　　　　　　　　　　　　 B．L₁的电阻小于L₂的电阻

C．L_l两端的电压小于L₂两端的电压　　　　　　　 D．并联电路中各支路电流一定不同

9．在如图所示的电路中，电源电压为4.5V且保持不变，闭合开关S后，电压表的示数是3V，则(　 )

A．小灯泡两端的电压为3V　　　　　　　　　　 B．小灯泡两端的电压为1.5V

C．向右移动滑片P，电压表示数变小　　　　　 D．向右移动滑片P，电流表示数变大

　　　　　　　　　　　　 第9题图　　　　　　　　　　　　　 第10题图

8．(1)如图甲所示，闭合开关S后，要使滑动变阻器的滑片向右移动时灯泡变暗，应把F点与滑动变阻器的　　　　 点用导线连接起来．

(2)如图乙所示电路中，电源电压为3V且保持不变，R＝10Ω，滑动变阻器的最大阻值R′＝20Ω，当开关S闭合后，在将滑动变阻器的滑片由A端移到B端的过程中，电流表示数的变化范围是　　　　　　 ．
