32．调光台灯上有一个相当于滑动变阻器的旋钮，调节旋钮可改变台灯的明暗。　 图18

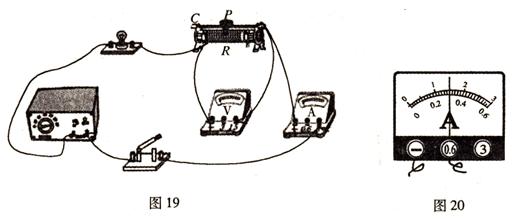

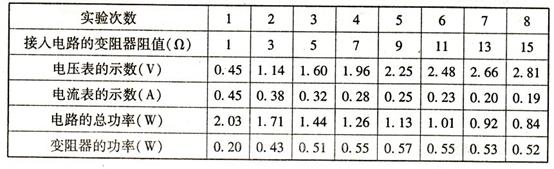

　 为了研究电功率的变化规律，小文设计了如图19所示的电路．用标有“3V’’的小灯泡L接在电源电压为4．5V的电路中进行实验研究，实验数据填入下表：

(1)根据表中的数据可知，实验时变阻器

　 滑片P的滑动方向是____________(向

　 左、向右)。当加额定电压时，通过灯

　 泡L的电流如图20所示，灯泡的额

　 定功率是____________w。

(2)研究发现当变阻器的电阻调大时整

　 个电路消耗的电功率____________。(增

　 大、减小)。

(3)小文将变阻器消耗的功率与变阻器

　 阻值的变化画成如图曲线。据此可

　 知________________________

________________________。

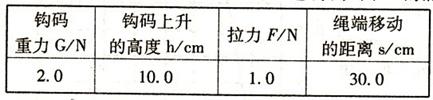

31．在探究滑轮组的机械效率实验中小文连成了如图18的滑轮组并测出了实验数据。

(1)滑轮组的机械效率为___________。(计算结果保留1位小数)

(2)实验后小文想：机械效率还应该与物重有关，并用实验验证了自己的猜

　 想是正确的。小文的实验方法是___________。

(3)小文用滑轮组在t秒内匀速提起重为G的物体升高h米(不计绳重和摩

擦)，若滑轮组的机械效率为1，动滑轮重G_动=___________

小文的功率P= ___________。

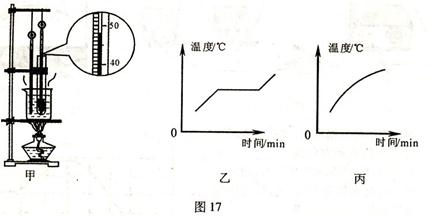

30．用图17甲所示的实验装置分别观察松香和海波的熔化过程，且每隔一定时间记录一次温度，直到两种物质全部熔化。由图17甲可知此时的温度计示数是___________℃。各组同学根据记录数据绘制了这两种物质的熔化图象，如17乙、丙两图所示，其中___________图能反映海波的熔化过程。

29．如图16甲所示，小明用压强计研究“液体内部压强与深度的关系”。

(1)将安装好的压强计探头缓慢放人液

　 体中，并逐渐向下移动，在此过程中

　 观察到压强计u形管两边的液柱高

　 度差_____________。(变大、不变、变小)

(2)如图16乙和丙，杯中分别盛有清水

和酒精，小明想将它们区分开。他

将压强计的探头先后浸没到两杯液

体中，结果丙图中压强计U形管丽边的液柱高度差较大．能否由此确定丙图杯中盛的

是清水?为什么? _______________________________________。

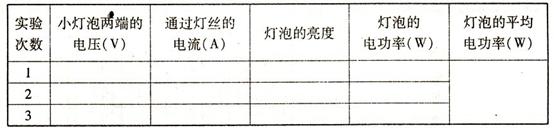

28．小龙用额定电压为2．5V的小灯泡做“测定小灯泡的电功率”的实验，他设计了如下表格。请指出表格中不正确的内容．并说明理由：____________________________________。

27．为了研究同一个物体放在焦距不同的凸透镜前的位置不变时，所成实像的大小有什么变

　 化。小文用如图15所示的光具座一台，蜡烛一根、光屏一个以及焦距分别为5cm、10cm 15cm的凸透镜各一个。设计了如下实验步骤，请补充完整。

　 实验步骤：

(1)把凸透镜支架固定在光具座上30cm处，在凸透镜支架的左侧____________cm处放上蜡

　 烛并点燃，在凸透镜支架的右侧放上光屏。

(2)把焦距为5cm的凸透镜插入支架，并使烛

　 焰、凸透镜和光屏的中心____________；调节

　 光屏的位置，得到清晰的像。

(3)观察记录像的大小。

(4)换用焦距为10cm、15cm的凸透镜重复步骤

　　 (2)、(3)。

　　 实验中观察到的现象是：________________________。

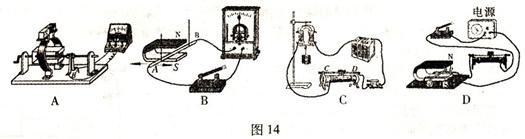

26．图14是有关电与磁实验的装置图，其中用来研究电磁铁磁性的是

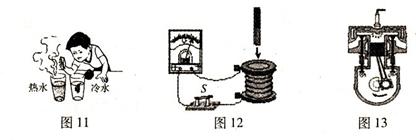

25．如图11，分别在冷水和热水中滴人一滴红墨水，整杯热水很快就变红了。这个现象说明：_______________。如图12，闭合开关后，将条形磁铁插人或拔出线圈时，电流表指

针会发生偏转。这个现象说明：________________。如图13，汽油机气缸内燃气膨

胀推动活塞运动。这个现象说明：做功冲程________________能转化为机械能。

。

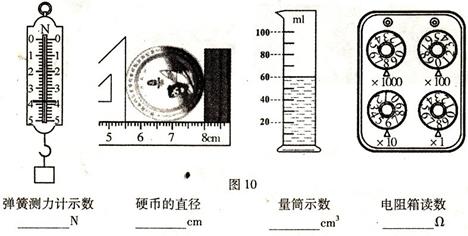

24．读出图10所示各测量工具的测量值，并将结果填入空格处：

23．如图9所示．电路中电源两端电压不变，已知滑动变阻器的最大

　 电阻值为R_w．定值电阻R的电阻值未知：当把滑动变阻器的滑

　 片P置于变阻器的右端点B时，闭合开关s，电压表的示数为；

　 当把滑动变阻器的滑片P移至变阻器的左端点A时，电压表的示

数为。前后两次电路总功率的增加量△_P=_____________。
