16、(1)测量凸透镜的焦距如图11甲所示，则该凸透镜的焦距为____　　 _cm。当点燃的蜡烛距透镜30cm时，移动光屏可得到一个倒立、　　　　 　的实像。

(2)如图11乙所示，速度计的示数是_______________。

(3)按下列图12所示，你能猜想是做　　　　的实验。从甲中可得到　　　

从乙中可得到　　　　　，还可以计算出结果是　　　　　　。

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 ml　　　　　 ml

　　　　　　　　　　　　　　　　　　　　　　　　 40　　　　　　 40

　　　　　　　　　　　　　　　　　　　　　　　　 25　　 　　　　 25

　　　　　　　　　　　　　　　　　　　　　　　　 10　　　　　　　 10　　　　　　

　　　　　 甲　　　　　　　　　　　 图12　　　　　　　　 乙

15、(1)如图8所示，发光点S在平面镜MN中的像为S₁，当平面镜转过一定角度后，它的像为S₂，请你利用平面镜成像特点，画出转动后平面镜的大致位置。

(2)如图9所示是自行车的刹车手柄示意图，请画出动力和阻力的力臂。

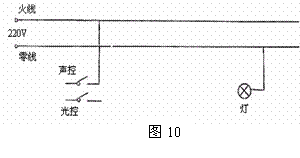

(3)为了节约用电,很多楼房楼梯上方的过道灯是由光控开关和声控开关，同时控制的。光控开关受到光照时断开，声控开关接收到声音时闭合,请将图中的原理图连接完整,要求满足:在夜晚天黑时，用力拍巴掌，灯就发光；在白天无论怎样用力拍掌,灯都不亮。

14、在圆形鱼缸里养的鱼，看起来比真实的鱼要大，其原因是圆形鱼缸相当于一个　　　 ，所看到的“鱼”是鱼的　　　 ______像．如果从鱼缸上方，想用一支手电筒把鱼照亮，则应　　　　　　　　 照射．(选填“对着鱼的上方”、“对着鱼的下方”或“正对着鱼”)

13、潮汐是月球、太阳对地球的引力作用而产生的。 每天的涨潮与落潮蕴含着巨大的能量，这种能量可以用来发电。 如图7所示，在利用潮汐发电的过程中，能量的转化情况是海水的动能传递给发电机，通过发电机转化为__________能；图7中甲、乙两幅图代表涨潮发电的是____________；与火力发电相比，潮汐发电的优点是_________________。

12、如图6所示电能表，它的示数是　　　　　　　　 KW·h，它允许接入电路的最大功率是　　　 KW。根据它的铭牌，当只有微波炉工作时，已知它在1分钟内表盘转过了50转，则此微波炉的电功率是_______________W。

11、如图5所示电路，电源电压保持不变，定值电阻大小为10Ω，当开关闭合后滑动变阻器滑片向左移动时，电压表读数　　　　 ，电流表读数　　　　　 ，电压表与电流表的读数之比　　　　 。(选填“变大”、“变小”或“不变”)

10、随着我国人民生活水平的不断提高，汽车作为一种普通的交通工具已走进千家万户。汽车发动机一般是柴油机或汽油机，它把燃料燃烧放出的________能转化为机械能，完全燃烧5kg的汽油能够获得________J的能量；汽车发动机常用循环流动的水来帮助它散热，主要是利用了水的__________较大的特点。(汽油的热值为4.6×10⁷J/kg)

9、如图4所示是家用电器的三孔插座和三脚插头的示意图。三脚插头的三只脚(金属片)编号为①②③，其中编号为　　　　 的插脚通过导线与用电器的金属外壳相连，当插入三孔插座时，可使用电器外壳与　　　　　 相连通，以免用电器万一漏电而造成触电事故。在插座中编号为　　　　 的插脚与火线相连。

8、利用滚摆研究动能和重力势能的相互转化时，滚摆旋转到　　　　　 位置时，它的动能最大。射箭运动员把弓拉弯，放手后被拉弯的弓能把箭射出去。在这个过程中是弓的　　　　　　 _____________能转化为箭的　　　　　 能。

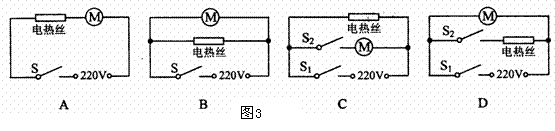

7、电吹风由电动机和电热丝等组成。为了保证电吹风的安全使用，要求：电动机不工作时，电热丝不能发热；电热丝不发热时，电动机仍能工作。如图3所示电路中符合要求的是(　　 )
