17．某电磁波的波形如图11所示．则该电磁波的波长是　　　　　　 ，频率是　　　　　　　 ．

　　 18．图12所示的是恒温箱的简易电路图．其工作原理是，接通工作电路后，电热丝加热，箱内温度升高，当箱内温度达到温度计金属丝A所指的温度时，控制电路接通，电磁铁有磁性，衔铁被吸下，工作电路　　　　 ，电热丝停止加热．当箱内温度低于金属丝A所指的温度时，控制电路断开，衔铁被　　　 　　　　　　　　　　　，工作电路再次工作，电热丝加热，从而保持恒温箱内温度恒定．

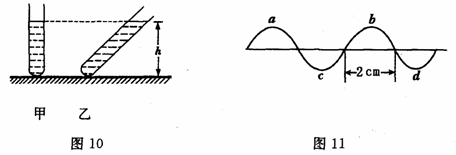

16．图10所示，两支相同的试管，内盛等质量的液体。甲管竖直放置，乙管倾斜放置，两管液面相平，比较两管中的液体对管底压强的大小p_甲　　　　　　　 p_乙．

15．诗人常用语言的韵律和意境描述物体的运动．图9所示是一首描述“云”和“月”运动的诗，之所以对这个现象“难意会”，是因为　　　　　　　　　　　　　　　　 ．

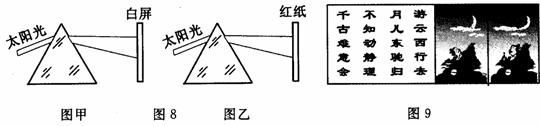

14．如图8甲所示，让一束太阳光通过棱镜射到白屏上，在光屏上就形成一条彩色光带，其颜色自上而下依次是　　　　　　　　　　 不同颜色的光．若在白屏上贴一张红纸(图8乙)，则光屏上就出现　　　　　　 ．

13．雨、雪、霜、露都是水的不同状态，从物态变化的角度来看，属于凝华的是　　

　　　　 .由于液化形成的是　　　　　　 　　　．

12．原子弹和核电都是利用链式反应，两者的本质区别是：原子弹爆炸时发生的链式反应是　　　　　　 ，核反应堆中发生的链式反应是　　　　　　 ．

11．我们日常生活用电的电压是　　　　 ，对人体来说只有不高于　　　　　　 的电压是安全的．

10．家庭电路及家用电器在设计安装上都考虑到用电安全问题．下列措施中，与安全用电无关的是

　　 A．控制家用电器的开关应安装在火线上　　 B．连接各户的总开关上安装漏电保护器

C．洗衣机、电冰箱等用电器应使用三线插头　 D．为使用方便安装插座

2010年烟台市初中学生学业考试

物　 理　 试　 题

Ⅱ　 卷(非选择题，共80分)

9．在今年理化生实验技能测试中，实验室准备的器材有：电源、电压表、电流表、滑动变阻器、开关、待测电阻及导线若干。在做测电阻的实验时，小明在连接电路过程中，由于疏忽，把电压表和电流表的位置给颠倒了，其它连接正确无误．这个电路闭合开关后所产生的现象是

　　 A．电流表有读数，电压表的读数几乎为零　　　 B．电压表将被烧坏

　　 C．电压表有读数，电流表的读数几乎为零　　　 D．电流表将被烧坏

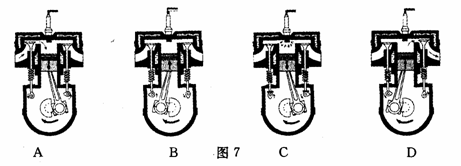

8．如图7所示是四冲程汽油机的一个工作循环示意图，其中属于做功冲程的是
