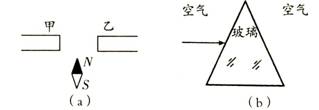

19．(4分)如图(a)所示，小磁针处于静止状态，请在图中甲、乙处标出磁极极性(用"或S表示)并画出磁感线(每个磁极画两条)．如图(b)所示，请画出光从空气射入玻璃再从玻璃到空气的光路图．

18．(4分)2010年潍坊市学业水平体育测试立定跳远项目中，体重为500N的某同学从最高点到落地点的过程中，重心下降的最大距离为0.3m，用时0.5s，轨迹如图．则此过程重力做的功为________J，重力的

功率为_________W．

　　 16．(4分)2010年1月29日全球最大的太阳能动力船“星球太阳号”，在德国基尔下水如图，开始行程4万公里，需140天的环球之旅．船最大排水量60吨，则受到的最大浮力是__________N。环球之旅的平均速度为______km／h．(g=10N／kg，结果保留一位小数)

17．(5分)如图是我国新研制的月球探测器样机．样机使用抗温差大的材料，是由于月球表面物质的比热容______(填“较大”或“较小”)，

温差大的缘故．样机还装配有表面凹凸很深的六只“大脚”，设计的目的是：_________________；__________________________。

15．如图所示，电磁铁的左下方有一铁块，在弹簧测力计作用下向右作匀速直线运动．当铁块从电磁铁的左下方运动到正下方过程中，同时滑片逐渐向上滑动，下列判断正确的是

A．电磁铁的磁性逐渐增强

B．电磁铁的磁性逐渐减弱

C．铁块对地面的压强逐渐减小

D．铁块对地面的压强逐渐增大

第Ⅱ卷(非选择题共65分)

试卷类型：

说明：第Ⅱ卷共4页．用钢笔或圆珠笔(作图可用铅笔)将解答直接写在试卷上

14．如图所示的装置中，纸片上粘着线圈，线圈的两端用导线引出，接在能测微小电流的示

波器上，线圈放在磁体的磁极附近．当你对着线圈大声说话时，示波器上有波形出现(即产生电流)．则

A．产生的电流是感应电流

B．此装置能把声音信号转变成电信号

C．若线圈绕中心轴转动，示波器一定有波形出现

D．若线圈绕中心轴转动，示波器一定无波形出现

13．如图所示．在水平公路上，小汽车作匀速直线运动时与静止时相比较．下列说法正确的是：

A．运动时对地面的压力小于静止时

B．运动时对地面的压力等于静止时

C．运动时与地面的摩擦力小于静止时

D．运动时与地面的摩擦力大于静止时

12．如图所示，在“研究凸透镜成像规律”的实验中，光屏上出现了清晰的烛焰像．已知凸透镜的焦距为／，由此可以判断像距v和物距u所在的范围是

A．v<f

B．f<v<2f

C．u>2f

D．f<u<2f

11．物理学把“物体内所有分子热运动的动能与分子势能的总和叫做物体的内能”，请你根据这个意思，结合所学知识，下列判断正确的是

A．同一物体温度越高，物体内能越大

B．同一物体温度越低，物体内能越大

C．温度相同的同种物质，分子个数越多，物体内能越大

D．温度相同的同种物质，分子个数越多，物体内能越小

10．标有"2V1W”字样的小灯泡和标有“20n 1A”字样的滑动变阻器，连接在如图所示的电路中．已知电源电压为6V，电流表的量程为“0-0.6A”，电压表的量程为“0-3V”．闭合开关，移动滑动变阻器滑片，电流表、电压表示数的变化范围是

A．0.25A-0.5A　 1V-2V

B．0.25A”0.6A　 1V-2V

C．0.3A”0.5A　 lV-1.5V

D．0.25A”0.5A　 1.5V-2V

9．两定值电阻甲、乙的电流与电压关系图像如图所示，现在将甲和乙并联后接在电压为3V的电源两端．下列分析正确的是

A．甲的电阻是乙的电阻的两倍

B．甲的电压是乙的电压的两倍

C．流过甲的电流是流过乙的两倍

D．流过乙的电流是流过甲的两倍
