6．在图4所示的电路中，电阻R₁=4Ω，R₂=2Ω，电源电压保持不变。当开关S₁、S₃，断开，S₂闭合时，电流表的示数为0.5A；当开关S₁、S₃，闭合，S₂断开时，电流表的示

数为　　　　 　A。

5．在科学晚会上，小亮用一根胶管表演了一个有趣的节目。如图3所示，他一只手握住管的中部，保持下半部分不动，另一只手抓住上半部，使其在空中快速转动，这时下管口附近的碎纸屑被吸进管中，并“天女散花”般地从上管口飞了出来。产生这一现象的物理原理是　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 。

4．学习物理离不开数学方法的支持，例如，有些物理量之间的比值就具有特定的物理意义，可以把它定义为一个新的物理量。在我们学过的物理量中，利用这种方法定义的有速度、密度　　　 　、　　　 等。

3．如图2所示，将一把钢尺紧按在桌面上，一端伸出桌面适当的长度，拨动钢尺，就可听到钢尺振动发出的声音。逐渐增加钢尺伸出桌面的长度，钢尺振动发出声音的音调会逐渐变 　　　。当钢尺伸出桌面超过一定长度时，虽然用同样的力拨动钢尺振动，却听不到声音，这是由于　　　　　　　　　　　　　　　　　　　　　 。

2．我国家庭电路中，火线与零线之间的电压为　　 　V。用测电笔可以辨别哪条是火线，图l所示的两种使用方法中，正确的是　　 图。

1．指南针是我国古代四大发明之一。指南针能够指南北，是因为本身具有　　　 性的指南针受到了　　 的作用。

26．(6分)某冰块中有一小石块，冰和石块的总质量是55g，将它们放在盛有水的圆柱形容器中恰好悬浮于水中(如图21甲所示)。当冰全部熔化后，容器里的水面下降了0.5cm(如图21乙所示)，若容器的底面积为10cm²，已知ρ_冰=0.9×10³kg/m³，ρ_水=1.0×10³kg/m³。 求：(1)冰块中冰的体积是多少立方厘米？

(2)石块的质量是多少克？

(3)石块的密度是多少千克每立方米？

湖北省咸宁市2010年初中毕业生学业考试

25．(7分)如图19所示电路，电源电压U₀不变，初始时滑动变阻器的滑片P在最右端，但由于滑动变阻器某处发生断路，合上电键后滑片P向左滑过一段距离后电流表才有读数。且电压表读数U与x、电流表读数I与x的关系如图20所示，则

		图19

(1)根据图象可知：断点位置在x等于　　　 cm处，电源电压U₀等于　　 V；

(2)电阻R等于多少欧姆？

(3)从断点处滑片P向左滑动的过程中，该滑动变阻器滑片P每滑动1cm的阻值变化

为多少欧姆？该滑动变阻器电阻丝没有断路时的总电阻值是多少欧姆？

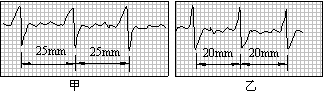

24．(6分)心电图仪(如图17所示)通过一系列的传感手段，可将与人心跳对应的生物电流情况记录在匀速运动的坐标纸上。医生通过心电图，可以了解到被检者心跳的情况，例如，测量相邻两波峰的时间间隔，便可计算出1 min内心脏跳动的次数(即心率)。同一台心电图仪正常工作时测得待检者甲、乙的心电图分别如图18甲、乙所示。若医生测量时记下被检者甲的心率为60次/ min。则：

(1)根据甲的心率为60次/ min可知，甲每次心跳时间间隔(即甲心电图纸带相邻波峰走纸所用时间)为　　　 s；

(2)这台心电图仪输出坐标纸的走纸速度大小为多少毫米每秒？

(3)乙的心率为多少次每分钟？

22．(5分)在“凸透镜成像规律”实验中，某同学进行了如下两个探究：

(1)为研究像距与焦距的关系，他选用焦距不同的三个凸透镜进行实验，实验数据记录如下表。

分析表中数据可知，保持物距不变时，焦距越大，则所成实像的像距越　　　 　(选填：“大”或“小”)。

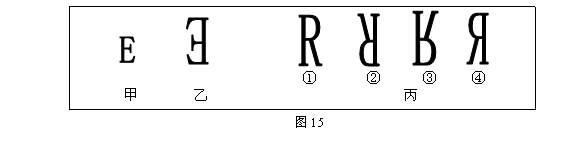

(2)该同学用若干个发光二极管组成形状如“E”的发光物体，如图15甲所示，将发光物体、凸透镜和光屏依次组装到光具座上并调整好，且物距调节为6cm时,在光屏上成的像如图15乙所示, 则他选用的是三个透镜中焦距为　　　　 cm的凸透镜；如果只将“E”，换成“R”，并在同一位置观察，光屏上成的像应是图15丙中的　　　 (填数字序号)。

　23．(4分) 用如图16所示的实验电路来“探究--影响电阻大小的因素”，电路中a、b、c、d是四种不同的金属丝。

	a 　　　　b 　　　c　　　 d

现有几根镍铬合金丝和康铜合金丝，其规格如上表所示。为了便于探究和分析，实验中要利用控制变量法，要求都相对金属丝a 进行比较，因此电路图中金属丝a 应选上表中的

　　　　 (用编号表示)，b、c、d 应分别选上表中的　　　　　　 　(用编号表示)。
