14．利用土豆制成的“土豆电池”电动势约为0.96V，内阻约为3kΩ。若实验室有以下一些器材可供选择：

A．电流表A₁(量程为0-0.6A ，内阻为R₁)

B．电流表A₂(量程为0-0.6mA ，内阻为R₂)

C．滑动变阻器(最大阻值约500Ω)

D．变阻箱(0-9999Ω)

E．若干导线和开关

①为了尽可能准确测定“土豆电池”的电动势和内阻,实验中应选择的器材是____________(填器材前的字母代号)。

②在右方框中画出应采用的电路图。

③为测量得更加准确，多次改变电阻R，读出电流表相应的示数I，画出和R的图像，如图所示，直线在纵轴的截距为m，直线斜率为k，写出E、r的表达式：E＝__________；r＝__________

13．在研究某物体的运动规律时打下如图所示的一条纸带。已知打点计时器使用的交流电频率为50Hz，相邻两记数点间还有四个打点未画出。由纸带上的数据可知，打D点时物体的速度v_D=______m/s，物体运动的加速度a=______m/s²。(结果保留两位有效数字)

12．一辆电瓶车，质量为500 kg，蓄电池向直流电动机提供24 V的恒定电压，设当电瓶车在水平地面上以0.8 m/s的速度匀速行驶时，通过电动机的电流为5 A，此电动机的电阻为1.6Ω，则车所受的阻力是车重的______倍。(g取10m/s²)

11．银河系可看成质量均匀分布的球体，太阳位于其边缘，且太阳到银河系中心的距离为R，太阳绕银河系中心运动的轨道可视为圆，运动的周期为T₁，太阳光射到地球上需时间为t，地球绕太阳的轨道视为圆，运动的周期为T₂，由此可算出银河系质量是太阳质量的______倍。(光速为c)

10．理想变压器的原线圈与电流表串联，副线圈接人电路的匝数可以通过触头Q凋节，在副线圈输出端连接了定值电阻R₀和滑动变阻器R，在原线圈上加一电压为U的交流电，如图所示，则

A．Q位置不变，将P向上滑动，U′不变

B．Q位置不变，将P向上滑动，电流表的读数变大

C．P位置不变，将Q向上滑动，电流表的读数变大

D．P位置不变，将Q向上滑动，变压器的输入功率增大

第Ⅱ卷(非选择题，共66分)

本卷包括必考题和选考题两部分。第11题-第16题为必考题，每个试题考生都必须做答。第17题-第19题为选考题，考生根据要求做答。

9．如图所示，电梯质量为M，地板上放置一质量为m的物体，钢索拉着电梯由静止开始向上做加速运动，当上升高度为H时，速度达到v，则(　　 )

A．钢索的拉力做的功等于

B．地板对物体的支持力做的功等于mgH+

C．合力对电梯M做的功等于

D．地板对物体的支持力做的功等于

8．如图所示，将两个质量不同的小球用长度不等的细线悬挂在同一点，并使它们在同一水平面内做匀速圆周运动，则它们的

A．线速度大小相等　　　　　　 B．周期相等

C．加速度大小相等　　　　　　 D．角速度大小相等

7．如右图所示，平行板间有正交的匀强电场E和匀强磁场B，一带电粒子沿垂直手B、E的方向射入(不计重力)，从平行板间射出时动能减少。为了使带电粒子在平行板间运动时动能增加，可采用下列哪些方法

A．减少进入时粒子的速度

B．使磁场的磁感强度B增加

C．使两板间的电压U增加

D．改变粒子带电性质

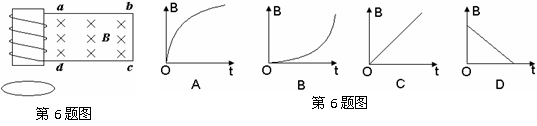

6．如图所示，竖直放置的螺线管与导线abcd构成回路，导线所在区域内有垂直纸面向里的变化的匀强磁场，螺线管下方水平桌面上有一导体圆环，导线abcd所围区域内磁场的磁感强度按下列哪一图线变化时，导体圆环将受到向下的磁场作用力：

5．在图中的a、d两点固定着电量分别为 +Q和+2Q的点电荷，直线上的b、c两点将直线ad等分为三段。则在bc两点间以下说法中正确的是：

A．沿着bc的方向，场强的大小由大变小

B．沿着bc的方向，电势先升高后降低

C．将负电荷从b点移至c点，其电势能先变大后变小

D．将负电荷从b点移至c点，其电势能变小
