19．(18分)发光二极管是目前很多用电器的指示灯的电子元件，在电路中的符号是　　　 　。只有电流从标有“+”号的端流入，从标有“一”号的一端流出时，它才能发光，这时可将它视为一个纯电阻。现有某厂家提供的某种型号的发光二极管的伏安特性曲线如图所示。

① 己知该型号的发光二极管的正常工作电压为2.0V。若用电动势为9V ，内阻可以忽略不计的直流电源供电，为使该二极管正常工作，需要在电源和二极管之间串联一只阻值为________Ω的定值电阻。

② 己知该型号的发光二极管允许通过的最大电流为56mA，请用实验证明这种元件的伏安特性曲线与厂家提供的数据是否一致。可选用的器材有：

待测发光二极管

直流电源E(电动势4.5V ，内阻可以忽略不计)

滑动变阻器R(最大阻值为 20Ω )

电压表V₁ (量程 l0V，内阻约 50kΩ)

电压表V₂ (量程 5V，内阻约 20kΩ )

电流表A_l (量程 100mA ，内阻约 50Ω)

电流表A₂ (量程 60mA ，内阻约 100Ω)

电键S、导线若干

为准确、方便地进行检测，电压表应选用______，电流表应选用______。(填字母符号)

③ 在方框内画出利用 ② 中器材设计的实验电路图。

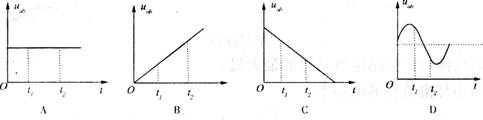

18．如右图所示，在闭合铁芯上绕着两个线圈M和P，线圈P

与电流表构成闭合回路。若在t₁至t₂这段时间内，观察到通

过电流表的电流方向自上向下(即为由c经电流表至d)。

则可以判断出线圈M两端的电势差U_ab随时间t的变化情况

可能是下图中的(　　 )

第Ⅱ卷

17．如图所示，某星球有A、B两颗卫星。已知这两颗卫星绕星球做匀速圆周运动的周期分别为T_A和T_B，两颗卫星在同一轨道平面运行，两者间所能达到的最大距离为L，万有引力常量为G。则由以上已知量可求出的物理量有(　 )

A．两颗卫星的线速度大小

B．该星球的质量

C．该星球的密度

D．该星球表面的重力加速度

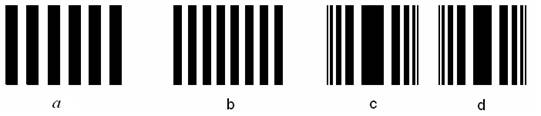

16．如图所示，a、b、c、d四个图是不同的单色光形成的双缝干涉或单缝衍射图样。分析各图样的特点可以得出的正确结论是(　　 )

A. a、b是光的干涉图样

B. c、d是光的干涉图样

C.形成a图样光的波长比形成b图样光的波长短

D.形成c图样光的波长比形成d图样光的波长短

15．如左图所示为一列简谐横波在t=20s时的波形图，右图是这列波中P点的振动图线，那该波的传播速度和传播方向是(　　 )

A．v=25cm/s，向左传播　　

B．v=50cm/s，向左传播

C．v=25cm/s，向右传播

D．v=50cm/s，向右传播

14．在真空中AB两点分别放有等量同种正电荷，在电场中通过AB两点的竖直平面内对称位置取一个矩形路径abcd，如图所示，则下列说法正确的是(　 )

A．a、b两点电场强度相同

B．a、b两点电势相等

C．将一电子由a移到b，电子的电势能减少

D．将一电子由b移到c，电场力先做负功，后做正功

13．如图所示，小车内有一固定光滑斜面，一个小球通过细绳与车顶相连，小车在水平面上做直线运动，细绳始终保持竖直。关于小球的受力情况，下列说法中正确的是(　　 )

A．若小车静止，绳对小球的拉力可能为零

B．若小车静止，斜面对小球的支持力一定为零

C．若小车向右运动，小球一定受两个力的作用

D．若小车向右运动，小球一定受三个力的作用

12．如图所示，在绝缘水平面上固定两个等量同种电荷P、Q，在PQ连线上的M点由静止释放一带电滑块，则滑块会由静止开始一直向右运动到PQ连线上的另一点N而停下，则以下说法正确的是(　 　 )

A．滑块受到的电场力一定是先减小后增大

B．滑块的电势能一直减小

C．滑块的动能与电势能之和可能保持不变

D．PM间距一定小于QN间距

11.假设一个沿着一定方向运动的光子和一个静止的再子自由电子发生碰撞后，电子向某一方向运动，光子将偏离原运动方向，这种现象称为光子的散射，散射后的光子跟原来相比(　 　 )

A．光子将从电子处获得能量，因而频率增大

B。散射后的光子运动方向将与电子运动方向在一条直线上，但方向相反　

C．由于电子受到碰撞，散射光子的频率低于入射光子的频率

D.散射光子虽改变原来的运动方向，但频率不变 ．

10. 氦原子被电离一个核外电子，形成类氢结构的氦离子，已知基态的氦离子能量为E₁=-54.4eV，氦离子能级的示意图如右图所示．在具有下列能量的光子中，能被基态氦离子吸收而发生跃迁的是(　　 )　　　

A．10.2eV 　　B．45.5ev　　

C．48.4eV　　 D. 　51.0eV　 ．
