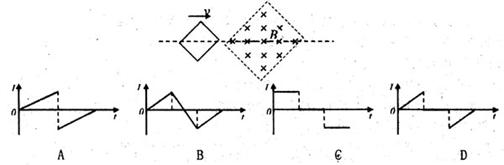

21．如图，边长为2的正方形虚线框内有垂直于纸面向里的匀强磁场，一个边长为的正方形导线框所在平面与磁场方向垂直，导线框和虚线框的对角线重合。从开始，使导线框从图示位置开始以恒定速度沿对角线方向移动进入磁场，直到整个导线框离开磁场区域。用表示导线框中的感应电流，取逆时针方向为正，则下列表示关系的图线中，可能正确的是

20．如图所示匀强电场E的区域内，在O点处放置一点电荷，a、b、c、d、e、f为以O点为球心的球面上的点，aecf平面与电场线平行,bedf平面与电场线垂直，则下列说法中正确的是

A．b、d两点的电场强度相同

B．a点的电势等于f点的电势

C．点电荷+q在球面上某两点之间移动时，电场力可能不做功

D．将点电荷+q在球面上任意两点之问移动，从球面上a点移动到c点的电势能变化量最大

19．如图所示伽利略设计的世界上第一个温度计示意图，上部是一个球形容器，里面有一定质量的空气，下部是一根细管，细管插入带色液体中，制作时先给球形容器微微加热，跑出一些空气，插入液体时，带色液体上升到管内某一高度。测量时，球形容器与所测物质接触。已知外界大气压为，并保持不变，所测温度为时，管内液面在位置，管内气体分子的平均动能为，气体压强为，管内气体内能为。所测温度为时，管内液面在b位置，其他三个量分别为、、．由此可知

A．　　 　　　　　　 B．　　　　　　　　 C．　　　　　　　 D．

18．2008年是中国航天事业再创辉煌的一年，嫦娥一号的成功发射，标志着中国航天事业逐步迈向世界前列。下列关于做匀速圆周运动的人造地球卫星或宇宙飞船的说法中，正确的是

A．如果知道人造地球卫星的轨道半径和它的周期，再利用万有引力常量，就可以算出地球的质量

B．两颗人造地球卫星，只要它们的绕行速率相等，不管它们的质量、形状差别有多大，它们的绕行半径和绕行周期都一定是相同的

C．原来在某一轨道上沿同一方向绕行的人造卫星一前一后，若要使后一卫星追上前一卫星并发生碰撞，只要将后者的速率增大一些即可

D．一绕火星飞行的宇宙飞船，宇航员从舱内慢慢走出，并离开飞船，飞船因质量减小，所受万有引力减小，故飞行速度减小

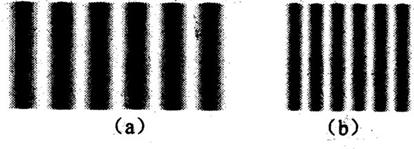

17．用a、b两束单色光分别照射到同一双缝干涉装置上，在距双缝恒定距离的屏上得到如图所示的干涉图样，其中图(a)是a光照射时形成的图样，图(b)是b光照射时形成的图样，则关于a、b两束单色光，下列说法不正确的是

A．若a光照在某金属上恰好能发生光电效应，则b光照在该金属上不能发生光电效应

B．在水中a光传播的速度较大

C．在相同的环境下，b光更容易发生全反射

D．若a光是氢原子的核外电子从第三轨道向第二轨道跃迁时产生的，则b光可能是氢原子的核外电子从第四轨道向第二轨道跃迁时产生的

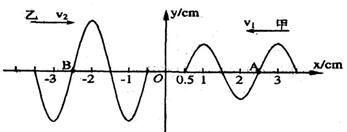

16．如图所示为两列简谐横波在同一绳上传播时某时刻的波形图，已知甲波向左传播，乙波向右传播，下列说法正确的是

A．甲波的速度比乙波的速度大

B．两列波的周期一样大

C．由于两波振幅不等，故两列波相遇时不会发生干涉现象

D．此时刻图中A点和B点振动方向相同

15．某物理兴趣小组为了测量篮球从教学楼三楼自由落下时地面对篮球的最大弹力，他们设计了以下四个方案，你认为其中可行的最佳方案是

A．甲同学认为可以通过测量篮球的质量和落地后弹起的高度，然后根据动能定理求得最大作用力

B．乙同学认为可以让球直接打到普通指针式体重计上，直接读出指针的最大指示数即为最大作用力

C．丙同学认为计算出篮球落地前的速度和跳离地面瞬间的速度，用秒表测得篮球与地面接触时间求得加速度，再根据牛顿第二定律可求得最大作用力

D．丁同学认为把一张白纸平放在地面上，然后把篮球的表面涂上颜料，让篮球击到白纸上，留下颜料的印迹；然后把白纸放到体重计上，把球慢慢地向下压，当球和颜料印迹重合时，根据体重计的读数可知最大弹力的大小

14．目前，在居室装修中经常用到花岗岩、大理石等装修材料，这些岩石都不同程度地含有放射性元素，比如，有些含有铀、钍的花岗岩等岩石会释放出放射性惰性气体氡，而氡会发生放射性衰变，放出、、射线，这些射线会导致细胞发生癌变及呼吸道等方面的疾病，根据有关放射性知识可知，下列说法正确的是

A．氧的半衰期为3.8天，若取4个氡原子核，经7.6天后就一定剩下一个氡原子核了

B．衰变所释放的电子是原子核内的中子转化成质子和电子所产生的

C．射线一般伴随着或射线产生，在这三种射线中，射线的穿透能力最强，电离能力也最强

D．发生衰变时，生成核与原来的原子核相比，中子数减少了4

6．(13分)利用下图(甲)所示的电路测量量程为500μA的电流表G的内阻(图中电源的电动势E=4V)；先闭合S₁，调节R，使电流表指针偏转到满刻度；再闭合S₂，保持R不变，调节R’， 使电流表指针偏转到满刻度的，读出此时R’的阻值为200Ω。

(1)电流表内阻的测量值R_g=　　 Ω；

(2)将该表改装成量程为3V的电压表，需　　　 (选填“串联”或“并联”)一个阻值R₀=　　 Ω　 的电阻箱；

(3)若要把改装好的电压表与标准电压表进行校对，请在下图的(乙)图中完成实物连接图，要求连线不得交叉。

(4)如果改装后的电压表的读数始终略偏小,则应该在电阻箱R_o两端　　　　　　　 　(填“串联”或“并联”)一个　　 (填“大电阻”或“小电阻”)。

5．(11分)某同学利用打点计时器和气垫导轨做验证动量守恒定律的实验。气垫导轨装置如下图(a)所示，所用的气垫导轨装置由导轨、滑块、弹射架等组成，在空腔导轨的两个工作面上均匀分布着一定数量的小孔，向导轨空腔内不断通入压缩空气，空气会从小孔中喷出，使滑块稳定地漂浮在导轨上，这样就大大减小了因滑块和导轨之间的摩擦而引起的误差。滑块1上装有撞针，滑块2上有橡皮泥，两滑块相撞时能紧密相连在一起。

(1)下面是实验的主要步骤：

①安装好气垫导轨，调节气垫导轨的调节旋钮，使导轨水平；

②向气垫导轨空腔内通入压缩空气；

③把打点计时器固定在紧靠气垫导轨左端弹射架的外侧，将纸带穿过打点计时器和弹射架并固定在滑块1的左端，调节打点计时器的高度，直至滑块拖着纸带移动时，纸带始终在水平方向；

④使滑块1挤压导轨左端弹射架上的橡皮绳；

⑤把滑块2放在气垫导轨的中间；

⑥先　　　　 ，然后　　　　 ，让滑块带动纸带一起运动；

⑦取下纸带，重复步骤④⑤⑥，选出理想的纸带如图(b)所示；

⑧测得滑块1(含撞针)的质量为310g，滑块2(含橡皮泥)的质量为205g，试完善步骤⑥的内容。

(2)已知打点计时器每隔0.02s打一个点，计算可知两滑块相互作用前系统的总动量是 　　kg·m/s；两滑块相互作用后系统的总动量是　 　　kg·m/s(计算结果保留三位有效数字)。

(3)试说明(2)中两结果不完全相等的主要原因是　　　　　　　 　。
