17．研究表明，无限大的均匀带电平面在周围空间会形成与平面垂直的匀强电场，现有两块无限大的均匀绝缘带电平面，一块带正电，一块带负电，把它们正交放置如右图甲所示，单位面积所带电荷量的数值相等，图甲中直线和分别为带正电的平面和带负电的平面与纸面正交的交线，为两交线的交点，则下图乙中能正确反映等势面分布情况的是

16．某同学设想驾驶一辆由火

　　　 箭作动力的陆地和太空两用汽车，沿赤道行驶并且汽车相对于地球速度可以任意增加，不计空气阻力，当汽车速度增加到某一值时，汽车将离开地球成为绕地球做圆周运动的“航天汽车”，对此下列说法正确的是(R=6400km, g=10m/s²)　　　　　　　　　　　　　　　 (　　 )

　　 A．汽车在地面上速度增加时，它对地面的压力增大

　　 B．当汽车离开地球的瞬间速度达到8.0km/s

　　 C．此“航天汽车”环绕地球做圆周运动的最小周期为1h

　　 D．在此“航天汽车”上弹簧测力计无法测量力的大小

15．如图所示，图甲为一列横波在t=0.5s时的波动图象，图乙为质点P的振动图象，下列说法正确的是(　　 )

A．波沿x轴正方向传播　 　　　　　　　　　　　　　　　　　　

B．波沿x轴负方向传播　

C．波速为6 m/s　　　

D．波速为4m/s　 　　

14．关于热量、内能、温度的关系，下列说法中正确的是　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．温度是物体内能大小的标志

　　　 B．热量是热传递过程中物体内能转移量的量度

　　　 C．热量总是从分子平均动能大的物体传到分子平均动能小的物体

D．内能少的物体也可以将一部分内能转移给内能多的物体

25．(20分)如图所示(a)，M、N为中心开有小孔的平行板电容器的两极，相距D=lm，其右侧为垂直纸面向里的匀强磁场，磁感强度B=l×10^-3T，磁场区域足够长，宽为d=0.0lm;在极板M、N之间加有如图(b)所示的变电压(设N极电势高于M极时电压为正)，现有带负电粒子不断从极板M中央小孔处射入电容器内(粒子的初速度可看作为零，重力不计)，取其荷质比m/q=2×10¹¹C/kg，试求:(1)在变交电压第一个周期内哪些时刻进人电容器内的粒子能从磁场的右侧射出来? 　(2)若上述交变电压的周期可以变化，则其周期满足什么条件时，才能保证有带电粒子从右侧射出来?

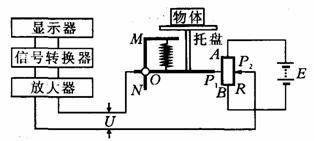

24、(18分) 如图所示为某种电子秤的原理示意图，AB为一均匀的滑线变阻器，阻值为R，长度为L，两边分别有P₁、P₂两个滑动头，与P₁相连的金属细杆可在被固定的竖直光滑绝缘杆MN上保持水平状态，金属细杆与托盘相连，金属细杆所受重力忽略不计。弹簧处于原长时P₁刚好指向A端，若P₁、P₂间出现电压时，该电压经过放大，通过信号转换后在显示屏上显示出质量的大小。已知弹簧的劲度系数为k，托盘自身质量为m₀，电源的电动势为E，电源的内阻忽略不计，信号放大器、信号转换器和显示器的分流作用忽略不计。求：⑴托盘上未放物体时，在托盘的自身重力作用下，P₁距A端的距离x₁

⑵在托盘上放有质量为m的物体时，P₁距A端的距离x₂

⑶在托盘上未放物体时通常先校准零点，其方法是：调节P₂，从而使P₁、P₂间的电压为零。校准零点后，将被称物体放在托盘上，试推导出被称物体的质量m与P₁、P₂间电压U的函数关系式。

23、(16分)长兴是我国最大的蓄电池基地之一，蓄电池是电动自行车的核心部件之一，近几年来电动自行车在长兴城乡十分普及，极大地方便了居民的出行。下表是一辆电动自行车的部分技术指标，其中额定车速是指电动车满载情况下在平直道路上以额定功率匀速行驶的速度。

请参考表中数据，完成下列问题(g取10 m/s²)：(1)此车所配电动机的内阻是多少？

　(2)在行驶过程中电动车受阻力是车重(包括载重)的K倍，试计算K的大小。

　(3)若电动车满载时以额定功率行驶，当车速为3m/s时，加速度为多大

22、(18分)⑴在做“用单摆测定重力加速度”的实验中，用主尺最小分度为1mm，游标上有20个分度的卡尺测量金属球的直径，结果如图甲所示，可以读出此金属球的直径为________mm。单摆细绳的悬点与拉力传感器相连，将摆球拉开一小角度使单摆做简谐运动后，拉力传感器记录了拉力随时间变化的情况，如图乙所示，则该单摆的周期为___________s。

　　 ⑵ 电流表A₁的量程为200μA、内电阻约为500Ω，现要测其内阻，除若干开关、导线之外还有器材如下：电流表A₂：与A₁规格相同；滑动变阻器R₁：阻值0-20Ω ；电阻箱R₂：阻值0-9999Ω ；保护电阻R₃：3kΩ； 电源：电动势E约1.5V内电阻r约2Ω.

①如图丙所示，某同学设计了部分测量电路，在此基础上请你将滑动变阻器接入电路中，使实验可以完成。

②电路完整后，依你所选方案写出测量电流表A₁内电阻的实验步骤。　　　　　　　　　　　　　　　　　　　　　　　　　　　　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

21、等离子气流由左方连续以v₀射入P_l和P₂两板间的匀强磁场中,ab直导线与P_l、P₂相连接，线圈A直导线cd连接．线圈A 内有随图乙所示的变化磁场．且磁场B 的正方向规定为向左，如图甲所示，则下列叙述正确的是(　 　　　)

A、O-ls内ab、cd导线互相排斥

B、1-2s内ab、cd导线互相吸引

C、2-3s内ab、cd导线互相吸引

D、3-4s内ab、cd导线互相排斥

　　　　　　　　 第Ⅱ卷 (非选择题 共174分)

20、如图所示，正方形ABCD处在匀强电场中，其中

φ_A＝φ_B＝0，φ_D＝U，F点为CD的中点。让正方形以B点

为轴在纸面内顺时针转过ÐABF，则此时F点的电势为(　 　)

A、　 　　B、　　

　C、　 　　D、
