6.(07山东理综)检测一个标称值为5 Ω的滑动变阻器。可供使用的器材如下：

A．待测滑动变阻器R_x，全电阻约5 Ω(电阻丝绕制紧密，匝数清晰可数)

B．电流表A₁，量程0.6 A，内阻约0.6 Ω

C．电流表A₂，量程3 A，内阻约0.12 Ω

D．电压表V₁，量程15 V，内阻约15 kΩ

E．电压表V₂，量程3 V，内阻约3 kΩ

F．滑动变阻器R，全电阻约20 Ω

G．直流电源E，电动势3 V，内阻不计

H．游标卡尺

I．毫米刻度尺

J．电键S、导线若干

⑴用伏安法测定R_x的全电阻值，所选电流表___________(填“A₁”或“A₂”)，所选电压表为_________(填“V₁”或“V₂”)。

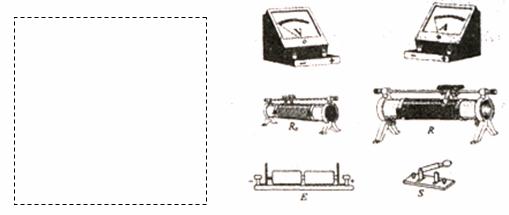

⑵画出测量电路的原理图，并根据所画原理图将下图中实物连接成测量电路。

⑶为了进一步测量待测量滑动变阻器电阻丝的电阻率，需要测量电阻丝的直径和总长度，在不破坏变阻器的前提下，请设计一个实验方案，写出所需器材及操作步骤，并给出直径和总长度的表达式。

答案：⑴A₁；　 V₂

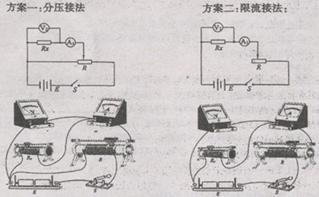

⑵电路原理图和对应的实物连接如图

解析：方案一：

需要的器材：游标卡尺、毫米刻度尺

主要操作步骤：

①　　 数出变阻器线圈缠绕匝数n

②　　 用毫米刻度尺(也可以用游标卡尺)测量所有线圈的排列长度L，可得电阻丝的直径为d=L/n

③　　 用游标卡尺测量变阻器线圈部分的外径D，可得电阻丝总长度l=nπ(D-)也可以用游标卡尺测量变阻器瓷管部分的外径D，得电阻丝总长度l=n(D-)。

④　　 重复测量三次，求出电阻丝直径和总长度的平均值

方案二

需要的器材：游标卡尺

主要的操作步走骤：

①　　 数出变阻器线圈缠绕匝数n

②　　 用游标卡尺测量变阻器线圈部分的外径D₁ 和瓷管部分的外经D₂，可得电阻丝的直径为d=

电阻丝总长度l=π(D₁+D₂)

重复测量三次，求出电阻丝直径和总长度的平均值

5.(07宁夏理综) ⑴由绝缘介质隔开的两个同轴的金属圆筒构成圆柱形电容器，如图所示。试根据你学到的有关平行板电容器的知识，推测影响圆柱形电容器电容的因素有　　　　　　 。

⑵利用伏安法测量干电池的电动势和内阻，现有的器材为：

干电池：电动势约为1.5 V，符号

电压表：量程1 V，内阻998.3 Ω，符号

电流表：量程1 A，符号

滑动变阻器：最大阻值99999.9 Ω，符号

单刀单掷开关1个，符号

导线若干

①设计测量电源电动势和内阻的电路并将它画在指定的方框内，要求在图中标出电压表、电流表的接线柱的正负。

　②为了满足本实验要求并保证实验的精确度，电压表量程应扩大为原量程的　　 倍，电阻箱的阻值应为　　　 Ω。

答案：⑴H、R₁、R₂、ε(正对面积、板间距离、极板间的介质)

⑵①

②2；　 998.3

4.(07江苏卷)要描绘某电学元件(最大电流不超过6 mA，最大电压不超过7 V)的伏安特性曲线，设计电路如图，图中定值电阻R为1 kΩ，用于限流；电流表量程为10 mA，内阻约为5 Ω；电压表(未画出)量程为10 V，内阻约为10 kΩ；电源电动势E为12 V，内阻不计。

⑴实验时有两个滑动变阻器可供选择：

a、阻值0到200 Ω，额定电流0.3 A

b、阻值0到20 Ω，额定电流0.5 A

本实验应选的滑动变阻器是　　　　 (填“a”或“b”)

⑵正确接线后，测得数据如下表

(a)根据以上数据，电压表是并联在M与　　　　　　　 之间的(填“O”或“P”)

　　 (b)根据以上数据，画出该元件的伏安特性曲线为　　　　　　　　　　　　　 。

⑶画出待测元件两端电压U_MO随MN间电压U_MN变化的示意图为(无需数值)

答案：⑴a

⑵(a)P

(b)如图

⑶

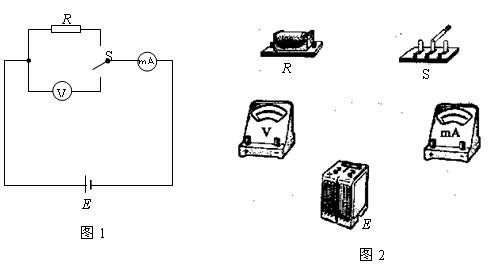

3.(07海南卷)图1中电源电动势为E，内阻可忽略不计；电流表　 具有一定的内阻，电压表　　 的内阻不是无限大，S为单刀双掷开关，R为待测电阻。当S向电压表一侧闭合时，电压表读数为U₁，电流表读数为I₁；当S向R一侧闭合时，电流表读数为I₂。

　　 ⑴根据已知条件与测量数据，可以得出待测电阻R＝　　　　　 。

　　 ⑵根据图1所给出的电路，在图2的各器件实物图之间画出连接的导线。

答案：(1)

(2)连线如图

2.(07广东卷)实验室新进了一批低电阻的电磁螺线管，已知螺线管使用的金属丝电阻率ρ=1.7×10^－8 Ωm。课外活动小组的同学设计了一个试验来测算螺线管使用的金属丝长度。他们选择了多用电表、电流表、电压表、开关、滑动变阻器、螺旋测微器(千分尺)、导线和学生电源等。

⑴他们使用多用电表粗测金属丝的电阻，操作过程分以下三个步骤：(请填写第②步操作)

①将红、黑表笔分别插入多用电表的“+”、“－”插孔；选择电阻档“×1”；

②________________________________________________________________；

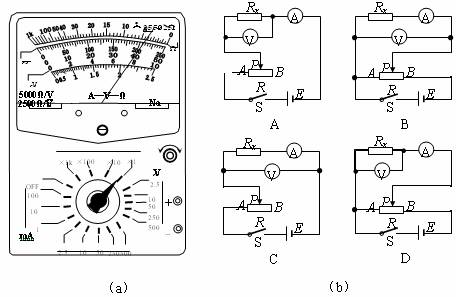

③把红黑表笔分别与螺线管金属丝的两端相接，多用表的示数如图9(a)所示。

⑵根据多用电表示数，为了减少实验误差，并在实验中获得较大的电压调节范围，应从图9(b)的A、B、C、D四个电路中选择_________电路来测量金属丝电阻；

⑶他们使用千分尺测量金属丝的直径，示数如图10所示，金属丝的直径为_________mm；

⑷根据多用电表测得的金属丝电阻值，可估算出绕制这个螺线管所用金属丝的长度约为_________m。(结果保留两位有效数字)

⑸他们正确连接电路，接通电源后，调节滑动变阻器，发现电流始终无示数。请设计一种方案，利用多用电表检查电路故障并写出判断依据。(只需写出简要步骤)

_________________________________________________________________________

答案：⑴将红、黑表笔短接，调整调零旋钮调零

⑵D

⑶0.260 mm (0.258-0.262 mm均给分)

⑷12m或13m

⑸以下两种解答都正确：

①使用多用电表的电压档位，接通电源，逐个测量各元件、导线上的电压，若电压等于电源电压，说明该元件或导线断路故障。

②使用多用电表的电阻档位，断开电路或拆下元件、导线，逐个测量各元件、导线上的电阻，若电阻为无穷大，说明该元件或导线断路故障.

1.(07全国理综Ⅱ)有一电流表，量程为1 mA，内阻r₁约为100 Ω。要求测量其内阻。可选用器材有：电阻器R₀，最大阻值为99999.9 Ω；滑动变阻器甲，最大阻值为10 kΩ；滑动变阻器乙，最大阻值为2 kΩ；电源E₁，电动势约为2 V，内阻不计；电源E₂，电动势约为6 V，内阻不计；开关2个，导线若干。

采用的测量电路图如图所示，实验步骤如下：①断开S₁和S₂，将R调到最大；②合上S₁调节R使满偏；③合上S₂，调节R₁使半偏，此时可以认为的内阻r_g＝R₁，试问：

①在上述可供选择的器材中，可变电阻R₁应该选择　　　 ；为了使测量尽量精确，可变电阻R应该选择　　　 ；电源E应该选择　　　 。

②认为内阻r_g＝R₁，此结果与r_g的真实值相比　　　 。(填“偏大”、“偏小”或“相等”)

答案：①R₀；滑动变阻器甲；E₂　　 ②偏小

4.(06年江苏卷)现在按图①所示的电路测量一节旧干电池的电动势E(约1.5V)和内阻r(约20Ω)，可供选择的器村如下：

电流表 A₁、A₂(量程0-500μA，内阻约为500Ω)，滑动变阻器R(阻值 0-100Ω，额定电流1.0A)，定值电阻 R₁(阻值约为 100Ω)，电阻箱 R₂、R₃(阻值0-999.9Ω)，开关、导线若干。

由于现有电流表量程偏小，不能满足实验要求，为此，先将电流表改装(扩大量程)，然后再按图①电路进行测量。

(1)测量电流表 A₂ 的内阻

按图②电路测量 A₂ 的内阻，以下给出了实验中必要的操作。 　

A．断开 S₁

B．闭合 S₁、S₂

C．按图②连接线路，将滑动变阻器R的滑片调至最左端，R₂调至最大

D．调节R₂，使A₁ 的示数为I₁，记录 R₂ 的值。

E．断开S₂，闭合 S₃

F．调节滑动变阻器 R，使 A₁、A₂ 的指针偏转适中，记录 A₁ 的示数 I₁

请按合理顺序排列实验步骤(填序号)： _____________________________。 (2)将电流表 A2(较小量程)改装成电流表 A(较大量程)

如果(1)中测出 A₂ 的内阻为 468.0Ω，现用 R₂ 将 A₂ 改装成量程为 20mA的电流表 A，应把 R₂调为 _______ 与 A₂并联，改装后电流表A的内阻 R_A为__________。

(3)利用电流表A、电阻箱 R₃测电池的电动势和内阻

用电流表 A、电阻箱R₃及开关S按图①所示电路测电池的电动势和内阻。实验时，改变R₃的值，记录下电流表A的示数I，得到若干组 R₃、I的数据，然后通过作出有关物理量的线性图象，求得电池电动势 E和内阻r。

a．请写出与你所作线性图象对应的函数关系式 _______________ 。

b．请在虚线框内坐标中作出定性图象(要求标明两个坐标轴所代表的物理量，用符号表示)

c．图中 ________________________ 表示E.

图中 ________________________ 表示r.

答案：(1) C　B　F　E　D　 A

(2) 12　 11.7

(3) 答案一 a、

b、

c．　 直线的斜率

纵轴截距的绝对值

答案二 a、

b、

c．直线斜率的倒数

纵轴截距除以斜率

答案三 a、

b、

c、直线的斜率

纵轴截距的绝对值与 R_A 的差 　

3.(06年全国卷)现要测定一个额定电压4V、额定功率1.6W的小灯泡(图中用表示)的伏安特性曲线.要求所测电压范围为0.1V-4V.

现有器材：直流电源(电动势4.5V，内阻不计)，电压表V(量程4.5V，内阻约为4×10⁴)电流表 (量程250Ma，内阻约为2)，电流表(量程500mA，内阻约为1)，滑动变阻器(最大值约为30)，电键，导线若干.

如果既要满足测量要求，又要测量误差较小，应该选用的电压表是　　　　　　 ，下面两个电路应该选用的是　　　　　　 .

2.(06年北京卷)某同学用图2所示电路，测绘标有“3.8 V,0.3 V”的小灯泡的灯丝电阻R随电压U变化的图象.

①除了导线和开关外，有以下一些器材可供选择: 电流表：A:(量程100 mA,内阻约2　 );

　　　　 A:(量程0.6 A,内阻约0.3　 );

电压表：V₁(量程5 V,内阻约5　　 );

　　　　 V₂(量程15 V,内阻约15　 );

电源：E₁(电动势为1.5 V，内阻为0.2　 );

　　　 E₂(电动势为4 V,内阻约为0.04　 ).

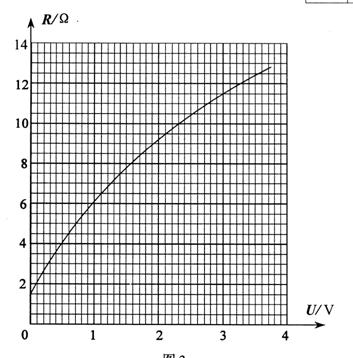

为了调节方便，测量准确，实验中应选用电流表___________，电压表______________,滑动变阻器________________，电源___________________.(填器材的符号) 　　 ②根据实验数据，计算并描绘出R-U的图象如图3所示.由图象可知，此灯泡在不不作时，灯丝电阻为___________；当所加电压为3.00 V时，灯丝电阻为____________,灯泡实际消耗的电功率为___________W.

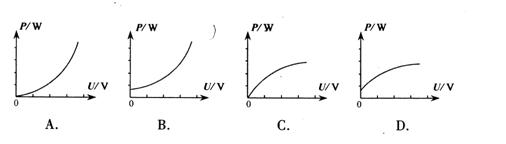

③根据R-U图象，可确定小灯泡耗电功率P与外加电压U的关系.符合该关系的示意图是下列图中的__________．

答案：①A₂　 V₁　　 R₁　　 E₂ 　②1.5　　 11.5　　 0.78　 ③A

1.(06年陕西卷)现要测量某一电压表V的内阻。给定的器材有：待测电压表V(量程

2V，内阻约4k); 电流表mA(量程1.2mA,内阻约500)；直流电源E(电动势约2.4V，内阻不计)；固定电阻3个；R₁=4 000,R₂=10 000,R₃=15 000;电键S及导线若干。要求测量时两电表指针偏转均超过其量程的一半。

(1)试从3个固定电阻中选用1个，与其它器材一起组成测量电路，并在虚线框内画出测量电路的原理图。(要求电路中各器材用题中给定的符号标出。)

(2)电路接通后，若电压表读数为U,电流表读数为I,则电压表内阻R_V= 　　　　　。

答案：(1)电路如图

(2)
