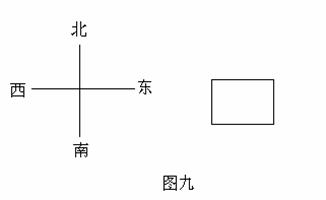

17、如图九所示，物体受到一个水平向东的力F₁=12N，另一个水平向北的F₂=16N，请画出这两个力的图示，并用作图法画出其合力。

16、三个共点力的大小分别为4N、6N、8N，它们合力的最大值为　　　 N，合力的最小值为

　　　 N。

15、重力为G的物体放在倾角为α的固定斜面上，现对物块施加一个与斜面垂直的压力F，木块处于静止状态。如图八所示，则物体对斜面的压力的大小为　　　　 ，斜面对物体的静摩擦力的大小为　　　　　 。

14、一根弹簧原长L₀=10cm，若在它下面挂重为G₁=4N的物体时，弹簧长L₁=12cm，则在它下面挂重为G₂=3N的物体时，弹簧长L₂=　　　 cm，此弹簧的劲度系数k=　　　 N/m。

13、一根轻绳受200N的拉力就会被拉断，如果两人沿相反方向同时拉绳，每人用力

　　　 N时绳就会被拉断。如果将绳一端固定，一个人用力拉绳另一端，则这个人用力

　　　 N时绳就会被拉断。

12、如图七所示，三个木块A、B、C在水平推力F的作用下靠在墙上，木块C的右侧面是光滑的，且A、B、C均处于静止状态，则下列说法中正确的是：

A.物体A与墙的接触面可能是光滑的

B.物体B受到A所施加的静摩擦力方向可能竖直向下

C.物体B受到A所施加的静摩擦力方向与物体C所施加的静摩擦力方向一定相反

D.当推力F增大时，物体A受到墙所施加的静摩擦力一定不增大

第II卷 非选择题(52分)

11、如图六所示，一个均匀光滑的小球，放在竖直墙壁和斜木板之间，当θ角缓慢增大时(θ<90°)，则：

A.墙壁受到的压力减小　 B.墙壁受到的压力增大

C.木板受到的压力减小　 D.木板受到的压力增大

10、如图五所示，质量为m的木块A，放在斜面B上，若A和B在水平地面上以相同的速度向左做匀速直线运动，则A和B之间的相互作用力大小为：

A.mg　　　　 B.mgsinθ　 C.mgcosθ D.不能确定　

9、重量都为G的两根条形磁铁，按如图四所示的方式叠放在水平木板C上。静止时，B对A的弹力为F₁，C对B的弹力为F₂，则：

A.F₁=G，F₂=2G　　 B.F₁>G，F₂>2G

C.F₁>G，F₂<2G　　 D.F₁>G，F₂=2G

8、有两个大小恒定的力，作用在这一点上，当两力同向时，合力为A，反向时合力为B，当两力相互垂直时，其合力大小为　

A. 　　　　 B.

C. 　　　 D.
